Рубеж-ПДУ — настенная панель: запустить сценарий, остановить, заблокировать

Настенная панель вместо ноутбука в щитовой: ПДУ запускает и стопит сценарии на исполнительных устройствах по R3-Link (старый — по RS-485), а ПДУ-ПТ руководит зонами пожаротушения.

Пульты дистанционного управления Рубеж-ПДУ

Модели семейства

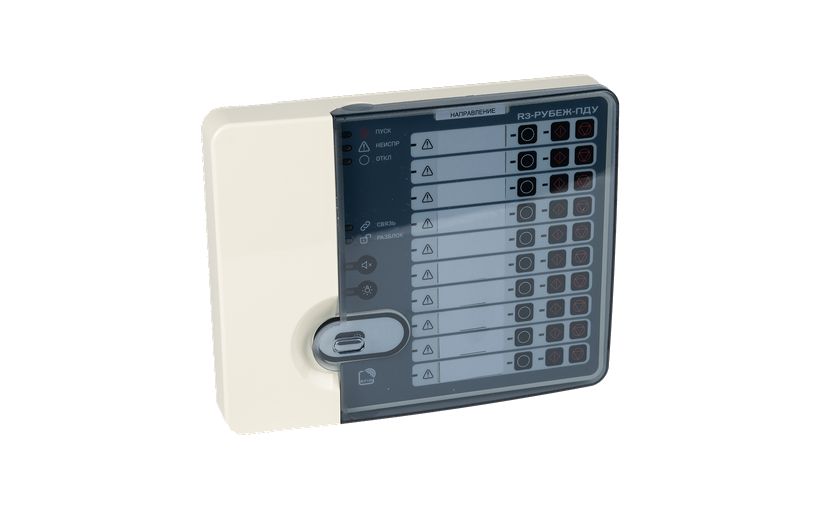

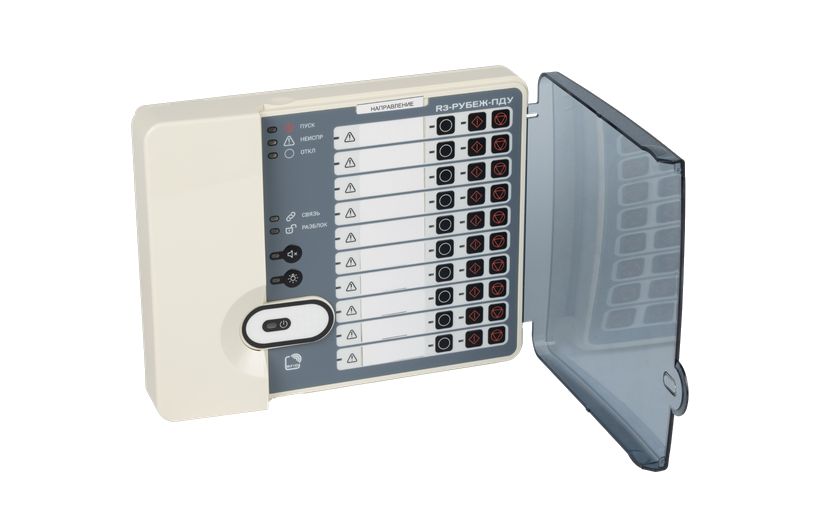

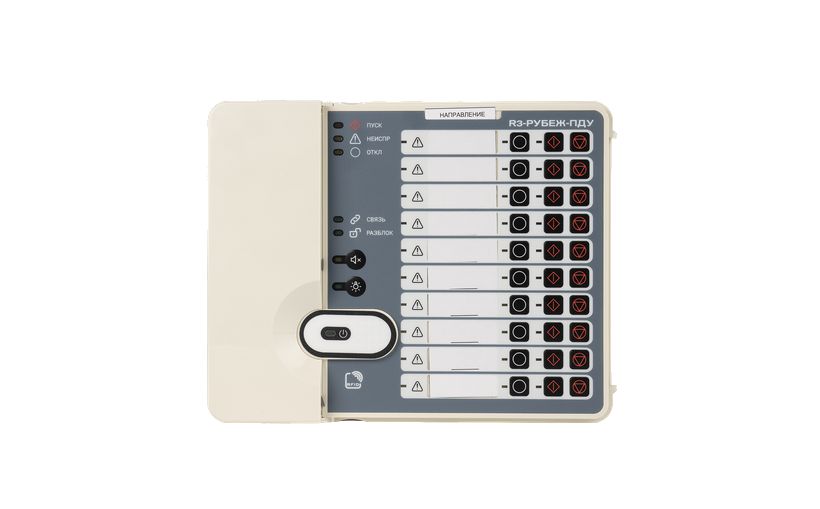

R3-Рубеж-ПДУпульт управления сценариями, интерфейс R3-Link

Направлений сценариев	до 10
Интерфейсы	R3-Link (PORT IN/PORT OUT), сегмент ≤1 км, сеть ≤10 км + USB (кабель не длиннее 2 м)
Питание	два резервируемых ввода 10,2–14,4 В или 20,4–28,8 В (ИВЭПР 12/24), контроль каждого; ток ≤170 мА при 12 В
Доступ	RFID-считыватель EM-Marine, до 200 пользователей

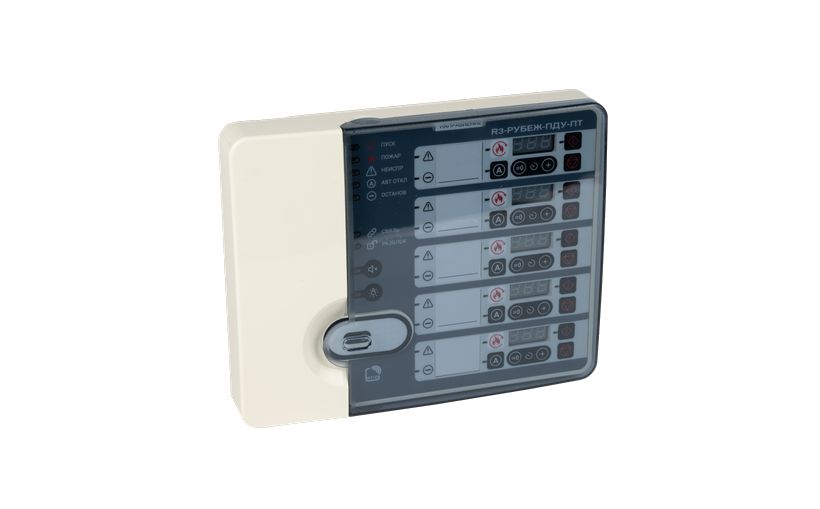

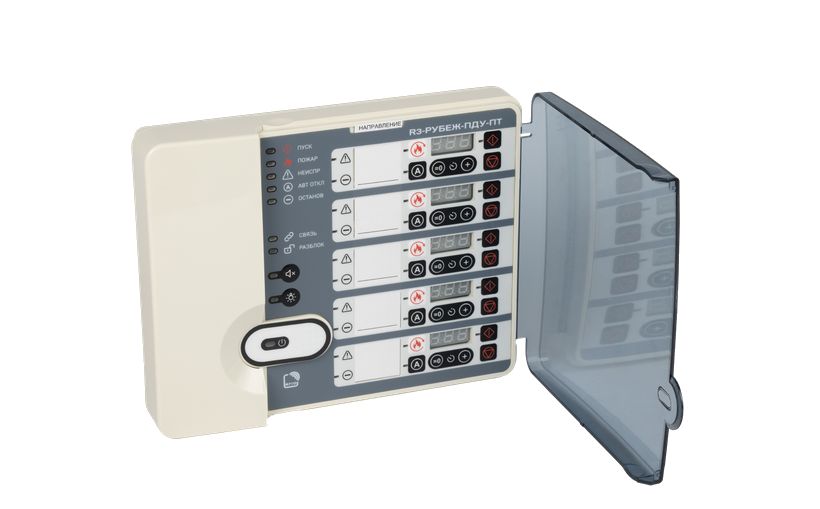

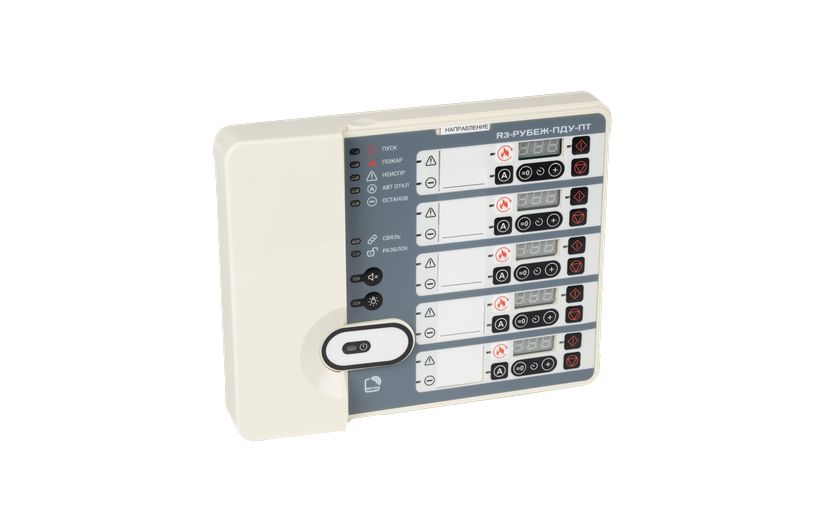

R3-Рубеж-ПДУ-ПТпульт многозонной системы пожаротушения

Зон (направлений)	5
Клавиши на зону	ПУСК, СТОП, СБРОС, АВТ.ОТКЛ, ОБНУЛЕНИЕ ЗАДЕРЖКИ, УВЕЛИЧЕНИЕ ЗАДЕРЖКИ (+30 с)
Индикация	3-значный 8-сегментный индикатор + групповые светодиоды
Питание	как у R3-Рубеж-ПДУ; ток не более 350 мА (12 В) / 170 мА (24 В)

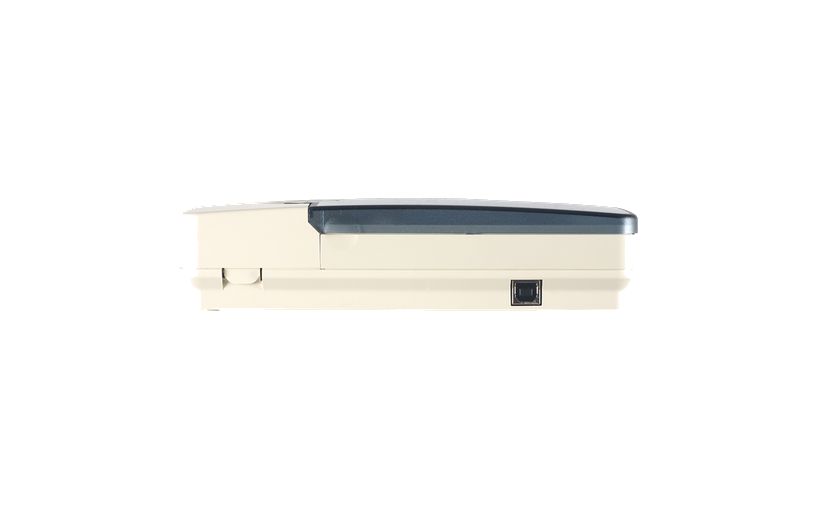

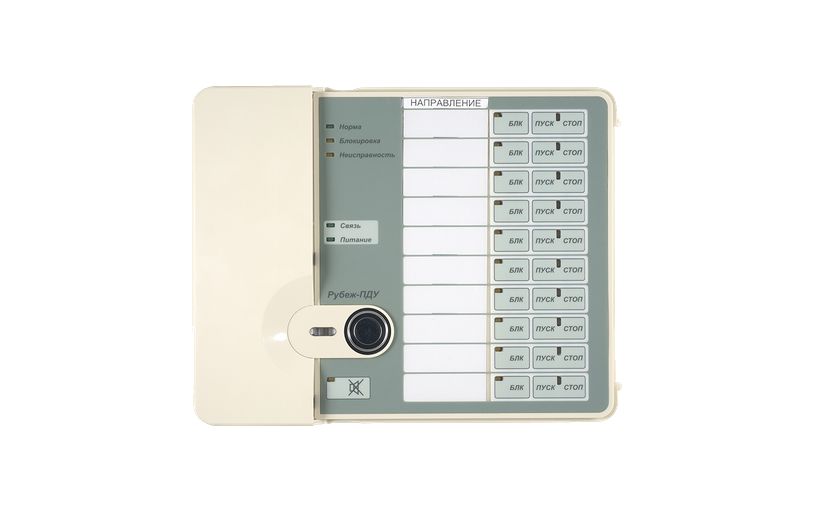

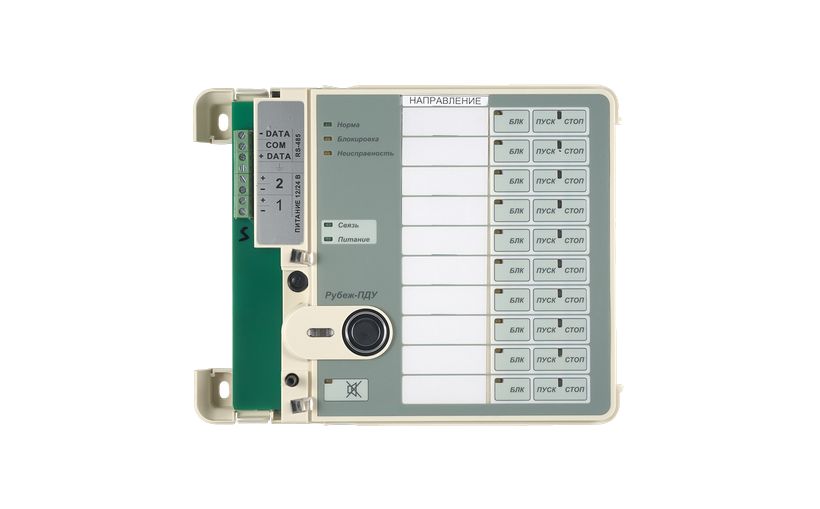

Рубеж-ПДУ (классика, RS-485)пульт для «Рубеж-4А», «Водолей», «Рубеж-2ОП» прот.R2/R3

Направлений	до 10, в каждом — до 100 исполнительных устройств
ПДУ в системе	не более 10
Интерфейсы	RS-485 + USB
Питание	10–28 В, два ввода, потребляемая мощность не более 7 Вт

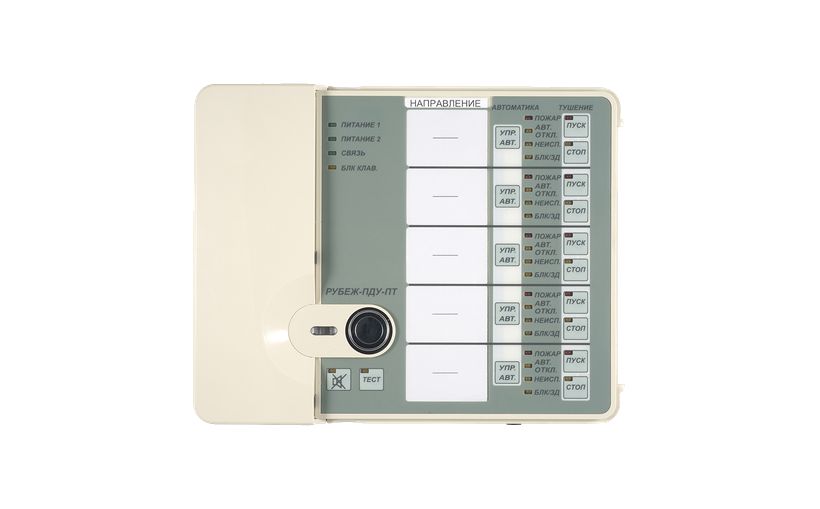

Рубеж-ПДУ-ПТ (классика, RS-485)пульт многозонной системы пожаротушения, интерфейс RS-485

Зон (направлений)	5
Кнопки на зону	УПР.АВТ (режим автоматики), ПУСК, СТОП; плюс общие ТЕСТ (индикация) и отключение звука
Интерфейсы	RS-485 + USB; на одном RS-485 не более 32 приборов и устройств, если на нём есть хотя бы один ППКПУ 011249-2-1 «Водолей»; по всем RS-485 на один ПК — не более 60
Питание	10–28 В, два ввода с контролем каждого, потребляемая мощность не более 7 Вт
Корпус	160×200×50 мм, IP20, при монтаже на стене IP30

Как это работает и подключается

Пульт — не «сквозной выключатель»: в конфигурации FireSec (приложение «Администратор») каждому из 10 направлений приписывается сценарий, и по ПУСК прибор сам исполняет шаблон на исполнительных устройствах (реле-модули РМ, МДУ, МРО).
Обмен по сети R3-Link: сегмент между соседними устройствами до 1 км, вся сеть до 10 км, к одному ПК (через модуль сопряжения R3-МС) — до 60 приборов и устройств; классический ПДУ живёт на RS-485.
Групповое ИУ, попавшее в несколько направлений, включается при запуске каждого из них, а выключается только когда остановлены все.
Если в системе заведены пользователи, управление с пульта — только после авторизации картой/браслетом EM-Marine у зоны «RFID»; без зарегистрированных карт клавиатура остаётся разблокированной.

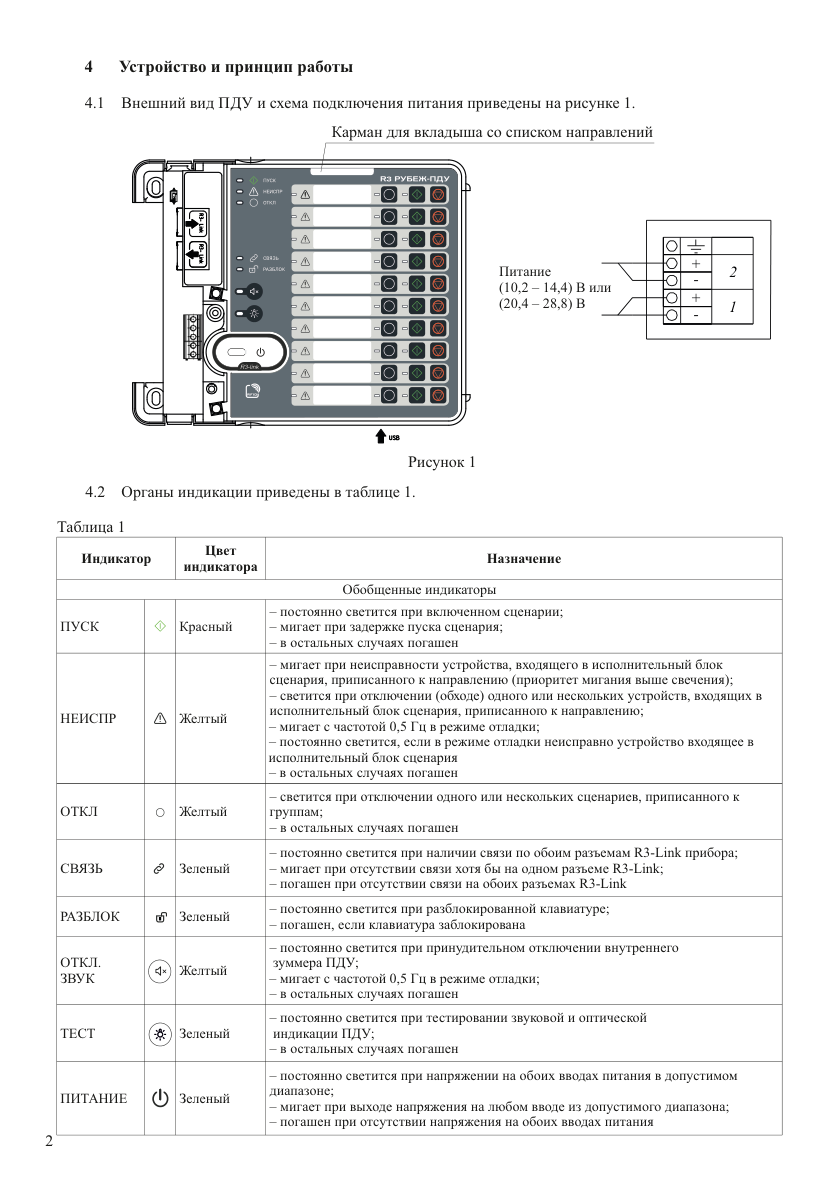

Индикаторы — почти как мини-прибор: СВЯЗЬ (по обоим разъёмам/с обрывом/нет связи), ПИТАНИЕ (норма/просадка/нет), ПУСК (включён сценарий/мигает при задержке), НЕИСПР и ОТКЛ обобщённые и по каждому направлению.

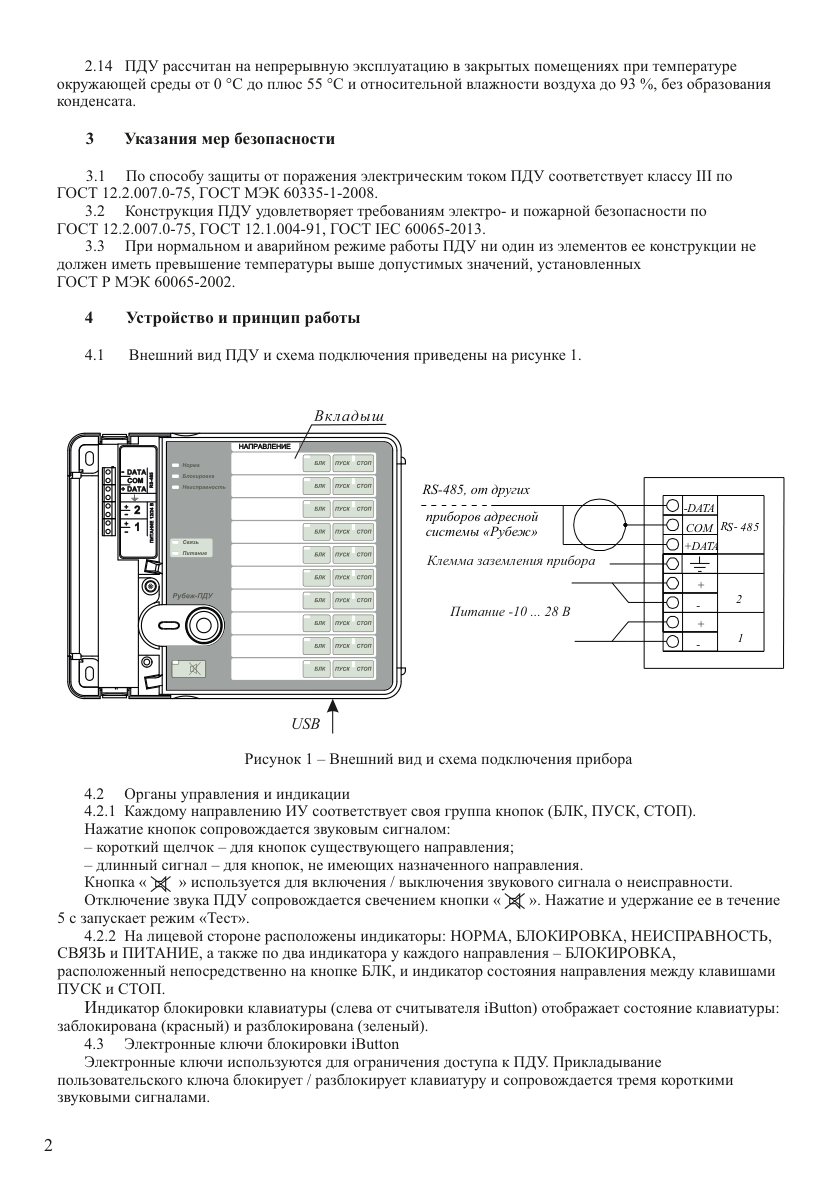

Режим отладки — удержанием служебной клавиши 5 с (молчит зуммер, меняется индикация), сохраняется после перезагрузки питания; ТЕСТ проверяет индикацию и звук без авторизации.

Монтаж

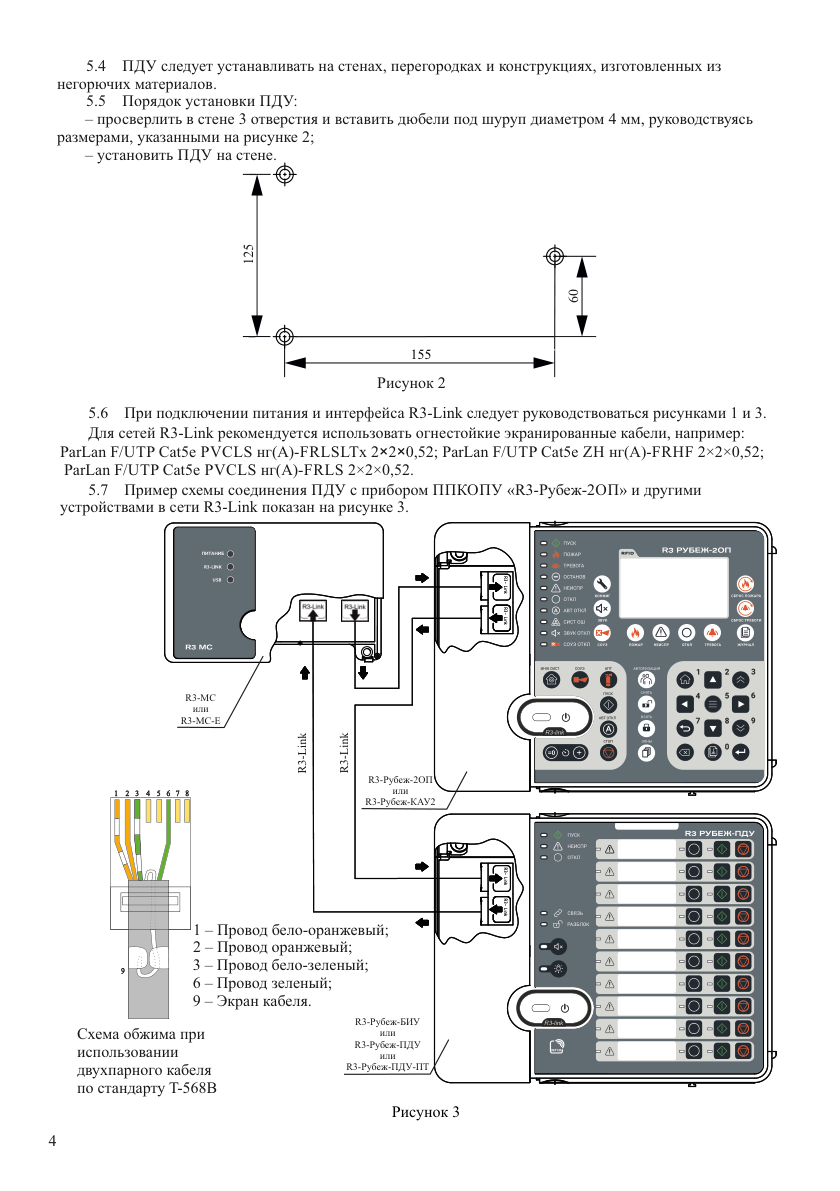

Настенный монтаж: 3 отверстия под дюбель с шурупом Ø 4 мм по размерам рис. 2 РЭ (корпус 160×200×50 мм, до 1 кг), только на негорючие стены/перегородки; IP20, на стене — IP30.
Питание — от внешнего резервированного ИВЭПР 12 или ИВЭПР 24 на два ввода; ПДУ контролирует наличие напряжения на каждом.
Кабель R3-Link — огнестойкий экранированный, напр. ParLan F/UTP Cat5e нг(А)-FRLSLTx 2×2×0,52; обжим RJ-45 по T-568B: пара 1–2 — бело-оранжевый/оранжевый, пара 3–6 — бело-зелёный/зелёный.
После транспортировки при минусовой температуре — выдержать не менее 4 ч в упаковке при комнатной, затем внешний осмотр.

Примеры

Пост охраны вент-дымоудаления

R3-Рубеж-ПДУ: 10 направлений с клавишами ПУСК/СТОП/ОТКЛ; сценарии заранее приписаны в FireSec, на лицевой панели карман со списком направлений.

Насосная АПТ, 5 зон

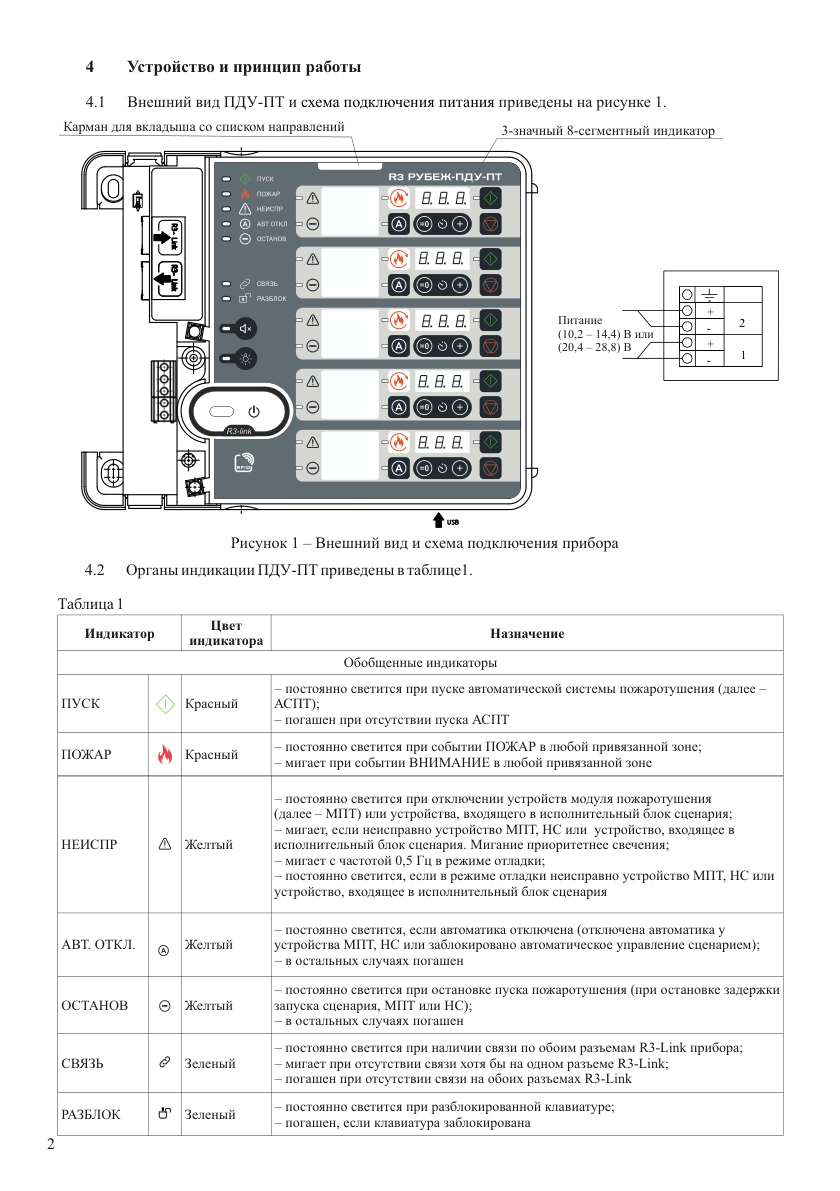

R3-Рубеж-ПДУ-ПТ: «ПУСК», «СТОП», «ОБНУЛЕНИЕ ЗАДЕРЖКИ» (немедленный пуск), «УВЕЛИЧЕНИЕ ЗАДЕРЖКИ» +30 с, «АВТ.ОТКЛ» и «СБРОС» по каждой зоне.

Диспетчерская и пост охраны — один сценарий

Несколько ПДУ на одно направление: состояние дублируется индикацией и управлением на каждом, запустить/остановить можно с любого.

Старый объект на «Рубеж-4А»/«Водолей»

Классический «Рубеж-ПДУ» (РС-485): напрямую работает с РМ-1/1С/4/1К/4К, МДУ-1, МРО-2М, адресной меткой АМ-1; до 10 пультов в системе.

Частые вопросы

Сколько пультов на один сценарий?

Сколько нужно: направлением могут управлять несколько ПДУ, состояние дублируется индикацией и управлением на каждом. Ограничение классики — до 10 ПДУ в системе, и до 60 устройств в сети R3-Link.

Как часто обслуживать?

Не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью и кисточкой, контроль работоспособности (кнопка ТЕСТ). При нарушениях — в ремонт, не вскрывать.

Уровень доступа пользователя что-то меняет на пульте?

Нет. Карта EM-Marine только блокирует/разблокирует органы управления — привилегий из правок FireSec на самом ПДУ нет (прямое предупреждение в РЭ).

Нюансы и грабли

Адрес и скорость R3-Link записываются ТОЛЬКО по USB через FireSec в режиме «Проект» (подключить ПДУ к модулю сопряжения, задать адрес, расписать направления по сценариям); дальше конфигурация ходит и по R3-Link. И не путайте версии: классический «Рубеж-ПДУ» — RS-485, R3-Рубеж-ПДУ — R3-Link, интерфейсы несовместимы.
Без авторизации пульт блокируется через минуту бездействия — во время ПНР либо не прописывайте пользователей, либо носите карту на шее, иначе «не кнопки, а кирпич».

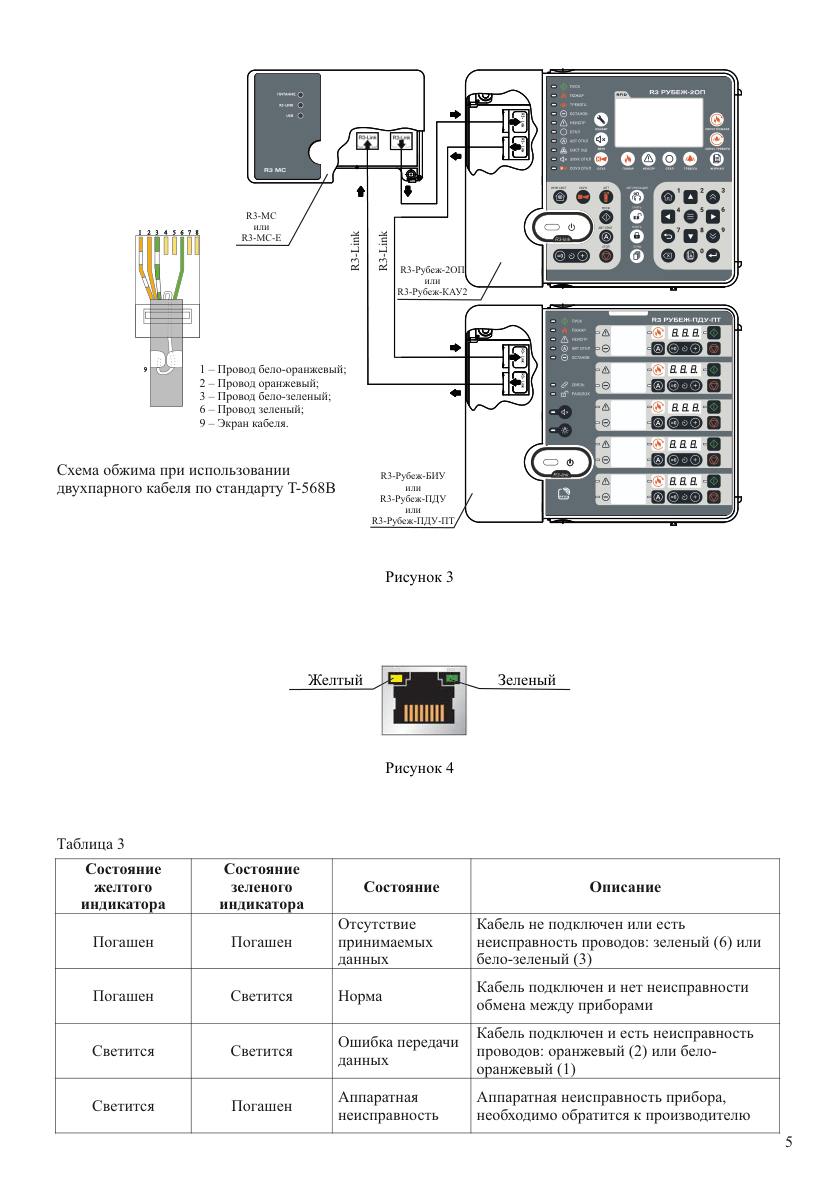

На разъёмах R3-Link IN/OUT по два светодиода — быстрая диагностика линии: оба погашены — нет зелёной пары (клеммы 3/6 в T-568B); зелёный+жёлтый — проблема с оранжевой парой (1/2); жёлтый при погашенном зелёном — аппаратная неисправность, прямо к производителю.

Схемы из руководства

Документация

R3-Рубеж-ПДУ — РЭ ПАСН.421457.017 (ред. 11); R3-Рубеж-ПДУ-ПТ — РЭ ПАСН.421457.018 (ред. 10); Рубеж-ПДУ — РЭ ПАСН.421457.001 (ред. 3); Рубеж-ПДУ-ПТ (классика, RS-485) — РЭ ПАСН.421457.002
