Рубеж · шкаф управления насосом, адресный
ШУН — базовый шкаф управления насосом мощностью 0,18–110 кВт, работает с ППКПУ по АЛС или автономно
Шкаф с контактором для прямого пуска насоса (пожарного, дренажного, жокей, компрессора, компенсации утечек). С ППКПУ 011249-2-1 по АЛС. 0,18–15 кВт — 230/400 В, 15–110 кВт — 400 В.
Модели семейства
| Мощность привода | исполнения ШУН-0,18/0,37/0,75/1,5/2,2/3/5,5/7,5/11/15 (число в обозначении — предел мощности в кВт) |
| Логика работы | ПН (пожарный насос), ЖН (жокей-насос), К (компрессор), НКУ (насос компенсации утечек), ДН (дренажный насос) — задаётся исполнением |
| Питание | сеть 50 Гц: 400 В (3-фазная) или 230 В (1-фазная); сети TN-S или TN-C (перемычка J1) |
| Готовность после включения питания | ≤5 с |
| Корпус / IP | металлический, IP31 (IP54 по заказу) |
| Габариты / масса | (510×410×250) мм; ≤12 кг |
| Совместимость | ППКПУ 011249-2-1 по АЛС или автономно |
| Среда | 0…+55 °С, влажность до 93 % без конденсата, круглосуточная работа |
| Надёжность | наработка ≥60000 ч, восстановление ≤6 ч, срок службы 10 лет |

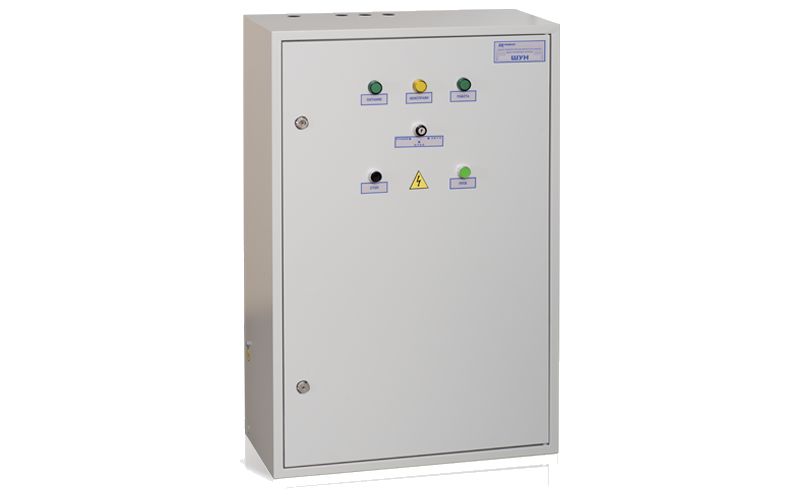

| Мощность привода | исполнения ШУН-18/22/30/45/55/75/110 и ШУН-55-110 (диапазон 55–110 кВт) |
| Питание | сеть 400 В, 50 Гц, 3-фазная |
| Корпус / IP | металлический прямоугольный корпус |
| Габариты | (1010×660×300) мм |
| Совместимость | ППКПУ по АЛС или автономно |
| Среда | 0…+55 °С, влажность до 93 % без конденсата |
| Надёжность | срок службы 10 лет |
Как это работает и подключается
- Контроллер внутри ШУН управляет магнитным контактором, который включает электродвигатель насоса напрямую (без ПЧ и УПП в базовой линейке).
- Три режима управления: «Автоматический» (по логике ПН/ЖН/К/НКУ/ДН, для ПН — по командам ПКП или УЗН), «Ручной» (кнопки ПУСК/СТОП на панели), «Отключен» (контактор обесточен, пуск невозможен).
- Функции ШУН: контроль наличия и параметров питания на вводе (трёхфазного — обрыв/слипание/чередование/асимметрия фаз, повышение/понижение напряжения; однофазного — повышение/понижение), контроль исправности схемы и входных цепей датчиков (обрыв/КЗ), местное переключение режима, передача своего состояния в ПКП по АЛС.
- Индикация на лицевой панели: ПИТАНИЕ (зелёный, наличие напряжения на вводе), НЕИСПРАВНОСТЬ (жёлтый, любая неисправность ШУН), РАБОТА (зелёный, контактор включён).
- Неисправности, которые определяет ШУН: НЕ ЗАДАН ТИП, НЕДОПУСТИМОЕ СОЧЕТАНИЕ РЕЖИМОВ РАБОТЫ, ОБРЫВ/КЗ линии датчика или кнопок, АВАРИЯ ОСНОВНОГО ПИТАНИЯ, ВСКРЫТИЕ ШУН, ОТКАЗ ШУН, ОТКАЗ ПН (не вышел на давление за уставку), ОБРЫВ ЦЕПИ ПД. Расшифровка — на экране ПКП.
Монтаж
- Крепление — на вертикальную поверхность.
- Вдали от отопительных приборов (не ближе 0,5 м); от корпуса ШУН до других приборов/стен (кроме установочной) — не менее 100 мм для циркуляции воздуха.
- Для контроля целостности линий связи с датчиками и кнопками УЗН — подключить резисторы из комплекта монтажных частей рядом с выводами датчиков и кнопок.
- Выбор системы питания TN-S/TN-C — перемычкой J1 на клеммах согласно паспорту.
Примеры
ШУН может использоваться автономно, без ППКПУ: включение насоса по автоматике идёт от собственного контроллера шкафа по логике ПН.
Логика ЖН держит давление в системе автоматически: ШУН запускает и останавливает жокей-насос по сигналам датчика давления/уровня без участия оператора.
Частые вопросы
Можно ли ШУН без прибора?
Да, по паспорту ШУН может использоваться автономно, без ППКПУ 011249-2-1 — управление логикой насоса остаётся на контроллере шкафа.
Чем ШУН отличается от ШУН/В?
Это разные линейки Рубежа с разными паспортами: ШУН (данная карточка) — линейка по логике насосов ПН/ЖН/К/НКУ/ДН, работает с ППКПУ 011249-2-1; ШУН/В-R2 и ШУН/В-R3 (content/rubezh-shun-v/) — отдельная линейка прямого пуска насоса/вентилятора для протоколов R2 «Рубеж-Глобал» и R3 «Рубеж-2ОП», с другим диапазоном мощности (1,5–250 кВт).
Нюансы и грабли
- Диапазон мощности разбит на два разных шкафа по габаритам: до 15 кВт — компактный (510×410×250 мм), от 18 кВт — крупный (1010×660×300 мм); при замене насоса большей мощности может не хватить места для более крупного шкафа.
- ШУН-0,18…15 допускает и 230 В (однофазная сеть), и 400 В (трёхфазная) — исполнение питания нужно проверять по заказу, старшая линейка (18–110 кВт) только трёхфазная 400 В.
- IP31 по умолчанию — это не защита от струй воды и уличной пыли; IP54 нужно заказывать отдельно, если шкаф ставится не в чистом сухом помещении.
- Без диода/резистора контроль обрыва/КЗ линии датчика может сработать некорректно — резисторы подключаются вплотную к выводам датчика, а не «где удобно».
Документация
- ШУН-0,18…ШУН-15 — паспорт ООО «Рубеж» ПАСН.425412.001 ПС, ред. 15
- ШУН-18…ШУН-110 — паспорт ООО «Рубеж» ПАСН.425412.001-03.01 ПС, ред. 14
