Рубеж · шкаф прямого управления электродвигателем (без ПЧ и УПП), адресный
ШУН/В — базовый шкаф прямого пуска насоса или вентилятора, без ПЧ и УПП
Контактор включает электродвигатель насоса или вентилятора напрямую, без частотника и без устройства плавного пуска. Тип привода (ДН/ПН/ЖН/В) задаётся при конфигурировании шкафа.
Модели семейства
ШУН/В-R3 (протокол RS-R3, система «Рубеж-2ОП»)1,5–110 кВт, работает с ППКОПУ 011249-2-1 «Рубеж-2ОП» / «R3-Рубеж-2ОП» или автономно
| Мощность электродвигателя | трёхфазный: 1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45; 55; 75; 90; 110 кВт; однофазный (ШУН/В-О): 1,5; 3,0 кВт |
| Питание ШУ | сеть переменного тока 50 Гц, 400 В (+40/−60 %) трёхфазная или 230 В (+23/−35 %) однофазная; собственное потребление не более 100 ВА |
| Ток от АЛС | не более 0,21 мА |
| Габариты/масса по группам корпуса | 410×410×210 мм / не более 5,5 кг — 1,5–15 кВт; 510×410×250 мм / не более 17 кг — 18–45 кВт; 810×660×270 мм / не более 45 кг — 55–110 кВт |
| Степень защиты | IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015 |
| Адресов в системе | 1 |
| Климатика | от минус 25 до плюс 55 °C (до минус 30 °C по отдельному заказу), влажность до 93 % без конденсата |
| Время реакции | на сигналы датчиков и органы управления в ручном режиме не более 1 с; на обрыв/КЗ линии датчиков не более 1 с; на команду от ППКОПУ не более 5 с; готовность к работе после подачи питания не более 5 с |
| Комплект резисторов для шлейфов | MF 0,68 / 1 / 2 кОм ±1 % |
| Настройка | тип устройства (В/ПН/ДН/ЖН) — программно в FireSec/через ППКОПУ, подтверждение по вспышкам индикатора HL3; адрес — программатором ПКУ-1-R3 или с ППКОПУ по АЛС1/АЛС2/АЛСТ |
| Надёжность | наработка на отказ не менее 60000 ч; среднее время восстановления не более 6 ч; вероятность безотказной работы за 1000 ч не менее 0,98; срок службы 10 лет |

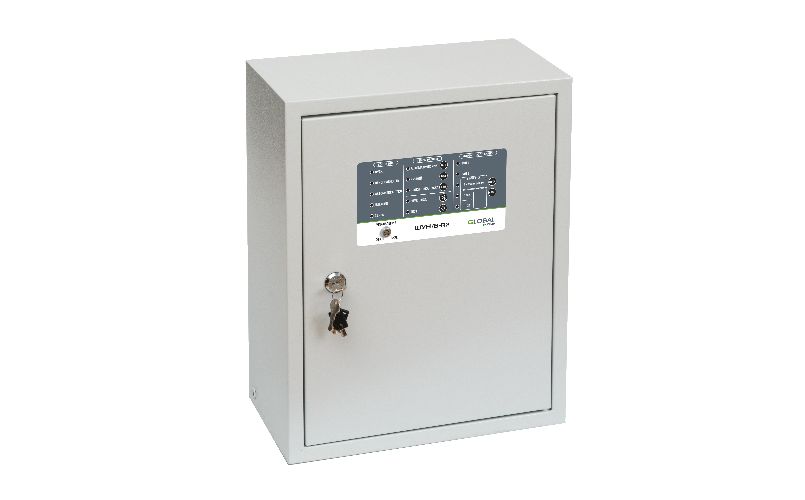

ШУН/В-R2 (протокол RS-R2, система «Рубеж-Глобал»)1,5–250 кВт, тот же шкаф для интегрированной системы безопасности «Глобал»; диапазон мощности шире, ток от АЛС выше
| Мощность электродвигателя | трёхфазный: 1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45; 55; 75; 90; 110; 132; 160; 185; 200; 220; 250 кВт; однофазный (ШУН/В-О): 1,5; 3,0 кВт |
| Питание ШУ | сеть переменного тока 50 Гц, 400 В (+40/−60 %) трёхфазная или 230 В (+23/−35 %) однофазная; собственное потребление не более 100 ВА |
| Ток от АЛС | не более 0,45 мА |
| Габариты/масса по группам корпуса | 410×410×210 мм / не более 5,5 кг — 1,5–15 кВт; 510×410×250 мм / не более 17 кг — 18–45 кВт; 810×660×270 мм / не более 45 кг — 55–110 кВт; 1775×800×400 мм (с учётом цоколя 100 мм и кронштейнов для транспортирования) / не более 110 кг — 132–250 кВт |
| Степень защиты | IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015 |
| Адресов в системе | 1 |
| Климатика | от минус 20 до плюс 55 °C (до минус 30 °C по отдельному заказу), влажность до 93 % без конденсата |
| Комплект резисторов для шлейфов | MF 0,68 / 1,3 / 2 кОм ±1 % |
| Настройка | тип устройства (В/ПН/ДН/ЖН) — тройной DIP-переключатель на плате контроллера по таблице соответствий в паспорте, до подачи АЛС и питания; конфигурация — через ППКПУ или ПО GLOBAL Монитор |
| Устойчивость к воздействиям | сейсмостойкость 9 баллов по MSK-64 при установке до 70 м над нулевой отметкой (ГОСТ 30546.1-98); вибростойкость к синусоидальной вибрации 5–55 Гц с амплитудой 0,35 мм |
| Надёжность | наработка на отказ не менее 60000 ч; среднее время восстановления не более 6 ч; вероятность безотказной работы за 1000 ч не менее 0,98; срок службы 10 лет |
Как это работает и подключается
- ШУ управляет электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения или вентилятора приточно-вытяжной вентиляции/дымоудаления напрямую контактором — без частотного преобразователя и без устройства плавного пуска (в отличие от ШУН/В-ПЧ и ШУН/В-УПП, у которых те же типы приводов, но с дополнительным силовым узлом).
- Тип управляемого устройства (В/ПН/ДН/ЖН) у R2-версии выбирается тройным DIP-переключателем на плате контроллера по таблице соответствий в паспорте, до подачи питания и АЛС; у R3-версии переключателя нет — тип задаётся программно в FireSec/через ППКОПУ и подтверждается числом коротких вспышек индикатора HL3 (1 — вентилятор, 2 — пожарный насос, 3 — дренажный насос, 4 — жокей-насос).
- Режимы работы: «Автоматический» (по датчикам — давления для жокей-насоса, уровня для дренажного, выхода на режим для пожарного насоса/вентилятора), «Ручной» (кнопки ПУСК/СТОП панели, ДУ или ППКОПУ/ППКПУ), «Блокировка пуска» (полный запрет запуска, сброс неисправностей).
- Контроллер блокирует включение контактора при нарушении чередования, пропадании или «слипании» фаз; немедленно останавливает привод и переводит ШУ в ручной режим при аварии сетевого питания, обрыве обмотки двигателя, снижении напряжения платы <24 В или отсутствии 220 В на контроллере. Открытие дверцы, обрыв/КЗ датчиков и линии с клавиатурой — отдельная группа неисправностей: индикация НЕИСПРАВНОСТЬ включается, но ШУ остаётся работоспособным в ручном режиме.
- Обозначение при заказе расшифровывается по схеме из паспорта R3: Шкаф управления ШУН/В-О-3-00-R3, где Н/В — насос/вентилятор, О — однофазная сеть (при отсутствии индекса — трёхфазная), число — мощность электродвигателя в кВт, 00/01/03 — производитель силовых элементов (Dekraft/Schneider Electric/автомат без теплового расцепителя), R2 или R3 — протокол адресной линии.
- Подключение АЛС у R2-версии — экранированным кабелем, экран на минус АЛС с двух сторон (для R3 в прочитанном тексте это отдельно не оговорено).
Монтаж
- Перед подключением обязательно установить элемент защитного заземления в отверстие ШУ (для 1,5–45 кВт — на нижней поверхности, для 55–110 кВт — на левой боковой) и обозначить место наклейкой «Знак заземления»; эксплуатация без защитного заземления запрещена.
- Работы по ремонту и обслуживанию двигателя запрещено проводить при включённом автоматическом выключателе QF1 — на обмотке двигателя опасное напряжение присутствует даже при выключенном контакторе КМ1.
- ШУ мощностью 1,5–110 кВт (R3) / 1,5–250 кВт (R2, свыше 110 кВт — устанавливается на горизонтальную поверхность) крепится на вертикальную поверхность; расстояние до стен и других приборов — не менее 100 мм для циркуляции воздуха, до отопительных приборов — не менее 0,5 м.
- Сигнальные линии — кабелем сечением 0,35–2,5 мм²; для контроля целостности шлейфов датчиков и кнопок ДУ подключить резисторы из комплекта (у R3 — 0,68/1/2 кОм, у R2 — 0,68/1,3/2 кОм) в непосредственной близости от выводов датчиков и кнопок.
- R3: по окончании монтажа подключить АЛС и питание, задать адрес программатором ПКУ-1-R3 или с ППКОПУ по АЛС1/АЛС2/АЛСТ, задать тип устройства и параметры в FireSec и записать в контроллер, нажать ТЕСТ на плате контроллера.
- R2: запрограммировать конфигурацию в ППКПУ (или через GLOBAL Монитор), выставить тип устройства тройным DIP-переключателем на плате (до подачи АЛС и питания — иначе после изменения нужно отключить АЛС и питание контроллера для перезагрузки с новой настройкой), подключить АЛС и питание ШУ, нажать ТЕСТ на плате контроллера.
Примеры
Дренажный насос приямка
ШУ по датчикам низкого/высокого/аварийного уровня сам включает и останавливает откачку; при аварийном уровне выдаёт сигнал неисправности.
Жокей-насос поддержания давления
По датчикам высокого/низкого давления в пневмобаке шкаф пускает и останавливает жокей-насос, не давая давлению в сети выйти за пределы нормы.
Пожарный насос или вентилятор дымоудаления
Исполнения -00/-01 (с тепловым расцепителем Dekraft/Schneider Electric) — под насосы пожаротушения, исполнение -03 (без теплового расцепителя) — под вентиляторы противодымной вентиляции.
Частые вопросы
Чем ШУН/В отличается от ШУН/В-ПЧ и ШУН/В-УПП?
ШУН/В включает электродвигатель напрямую контактором — без плавного разгона. ПЧ добавляет частотный преобразователь (регулировка скорости), УПП — устройство плавного пуска (снижение пускового тока без регулировки скорости).
Чем R2- и R3-версии отличаются друг от друга?
Протоколом адресной линии и рядом параметров: у R2 шире диапазон мощности (до 250 кВт против 110 кВт у R3), выше ток от АЛС (0,45 мА против 0,21 мА), другой номинал среднего резистора в комплекте (1,3 кОм против 1 кОм); тип устройства у R2 задаётся DIP-переключателем на плате, у R3 — только программно.
Можно ли использовать шкаф без прибора?
Да, автономно — после предварительной настройки через ППКОПУ/ППКПУ.
Нюансы и грабли
- У R2-версии тип устройства (ДН/ПН/ЖН/В) выставляется DIP-переключателем на плате до подачи питания и АЛС — при смене конфигурации после подключения нужно отключить АЛС и питание контроллера для перезагрузки с новой настройкой. У R3-версии переключателя нет: тип задаётся программно, сверять по вспышкам индикатора HL3.
- Комплекты монтажных резисторов у R2 и R3 отличаются номиналом среднего резистора: 1,3 кОм у R2 против 1 кОм у R3.
- Ток потребления от АЛС у R2 выше, чем у R3: 0,45 мА против 0,21 мА.
- Заводские настройки отключают дренажный насос при срабатывании датчика «Аварийный уровень» — если по логике объекта откачка должна продолжаться, отключение нужно явно отменить при конфигурировании.
- R2-версия допускает мощность электродвигателя до 250 кВт (с более крупным напольным корпусом 1775×800×400 мм), у R3 в прочитанном паспорте исполнения предусмотрены только до 110 кВт.
Документация
- ШУН/В-R3 — Шкаф управления насосом или вентилятором, Паспорт, ПАСН.425412.024 ПС, ред. 31, ООО «Рубеж»
- ШУН/В-R2 — то же, протокол RS-R2, ПАСН.425412.013 ПС, ред. 21
