Рубеж · шкаф управления электродвигателем с частотным преобразователем, адресный

ШУН/В-ПЧ — один шкаф на дренажный/жокей/пожарный насос или вентилятор, с плавной частотой

Универсальный силовой шкаф на 1,5–75 кВт: под задачу (насос или вентилятор) настраивается переключателем на плате и наклейкой на панели; частотник плавно разгоняет привод и бережёт кабель.

Шкафы управления насосом или вентилятором с преобразователем частоты ШУН/В-ПЧ

Модели семейства

ШУН/В-ПЧ-R3 (протокол RS-R3, система «Рубеж-2ОП»)1,5–75 кВт, работает с ППКОПУ 011249-2-1 «Рубеж-2ОП» / «R3-Рубеж-2ОП» или автономно

Мощность электродвигателя	1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45; 55; 75 кВт
Питание ШУ	сеть 3-фазная 400 В (+40/−60), 50 Гц; собственное потребление не более 100 ВА
Ток от АЛС	не более 0,21 мА при напряжении в линии 24–36 В
Габариты/масса	800×650×250 мм / 40 кг (без МД) — для 1,5–11 кВт; 1000×650×300 / 50–55 кг — 15–30 кВт; 1200×750×300 / 60–68 кг — 37–45 кВт; 1775×800×400 / 135–145 кг — 55–75 кВт
Степень защиты	IP31 (IP54 по требованию заказчика) по ГОСТ 14254
Адресов в системе	1
Климатика	от минус 10 до плюс 40 °C (до минус 30 °C по отдельному заказу), влажность до 93 %
Время реакции	на сигналы датчиков и органы управления в ручном режиме не более 1 с; на обрыв/КЗ линии датчиков не более 1 с; на команду от ППКОПУ не более 5 с
Надёжность	наработка на отказ не менее 60000 ч; среднее время восстановления не более 6 ч; срок службы 10 лет

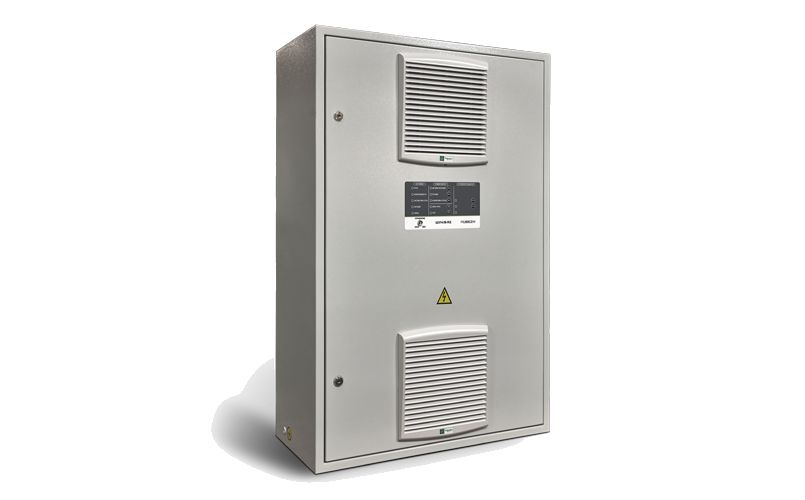

ШУН/В-ПЧ-R2 (протокол RS-R2, система «Рубеж-Глобал»)1,5–75 кВт, тот же шкаф для интегрированной системы безопасности «Глобал»

Мощность электродвигателя	1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45; 55; 75 кВт
Питание ШУ	сеть 3-фазная 400 В (+40/−60), 50 Гц
Степень защиты	IP31 (IP54 по требованию заказчика) по ГОСТ 14254
Адресов в системе	1
Работает с прибором	ППКПУ «Рубеж-Глобал» или аналогичным с поддержкой RS-R2, либо автономно после предварительной настройки

Как это работает и подключается

Управляет электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или дымоудаления; тип управляемого устройства (В/ПН/ДН/ЖН) задаётся при конфигурировании и подтверждается числом вспышек зелёного индикатора HL3/HL4 на плате контроллера.
Режимы работы: «Автоматический» (по сигналам датчиков — давления для жокей-насоса, уровня для дренажного, выхода на режим для пожарного насоса/вентилятора), «Ручной» (кнопки ПУСК/СТОП панели или ППКОПУ/ДУ), «Блокировка пуска» (полный запрет запуска, сброс неисправностей).
Частотный преобразователь (ПЧ) настраивает скорость вращения привода под условия объекта; конкретная модель ПЧ и её настройка — по отдельному РЭ на ПЧ (входит в комплект или на сайте производителя).
Контроллер формирует запрет включения контактора при нарушении чередования, пропадании или «слипании» фаз; при неисправностях (авария сетевого питания, обрыв обмотки двигателя, снижение напряжения платы <24 В, отсутствие 220 В на контроллере) немедленно останавливает насос и переводит ШУ в ручной режим.
МАК (модуль адресной коммутации) поставляется комплектно с контроллером и обеспечивает стабильную связь с ППКОПУ по интерфейсу CL (ИПТ) — кабель КСПЭВ или аналог, длиной не более 100 м.
Устройство контроля линий следит за целостностью силовых цепей до электродвигателя; корпус снабжён концевым выключателем дверцы, сигнал о вскрытии передаётся по АЛС.

Монтаж

ШУ мощностью 1,5–45 кВт крепится на вертикальную поверхность, 55–75 кВт — устанавливается на горизонтальную (установочные размеры в приложении к РЭ).
Перед подключением обязательно установить элемент защитного заземления (для IP31 детали в комплект не входят); эксплуатация без защитного заземления запрещена.
Работы по ремонту и обслуживанию двигателя запрещено проводить при включённом автоматическом выключателе QF1 — на обмотке двигателя опасное напряжение присутствует даже при выключенных контакторах.
Подключение МАК к ШУ — кабелем КСПЭВ или аналогичным, сечение жилы 0,35–1,5 мм², длина не более 100 м.
После монтажа: задать адрес ШУ программатором ПКУ-1-R3 или с ППКОПУ по АЛС1/АЛС2/АЛСТ, задать конфигурацию в FireSec и записать в контроллер, нажать ТЕСТ на плате МАК для проверки регистрации в системе.

Примеры

Дренажный насос приямка

ШУ по датчикам низкого/высокого/аварийного уровня сам включает и останавливает откачку; при аварийном уровне срабатывает сигнал неисправности даже если насос не справляется.

Пожарный насос или вентилятор дымоудаления

Исполнение -00 — под насосы пожаротушения, исполнение -03 — под вентиляторы противодымной вентиляции; шкаф контролирует выход на рабочий режим по датчику давления/потока и включает резерв при неудаче.

Длинный кабель до двигателя

Опциональный моторный дроссель (МД) снижает пики напряжения от ПЧ и позволяет увеличить длину кабеля от шкафа до двигателя с обычной до 200 м.

Частые вопросы

Чем R2- и R3-версии ШУН/В-ПЧ отличаются друг от друга?

Только протоколом адресной линии: R3 работает с ППКОПУ «Рубеж-2ОП»/«R3-Рубеж-2ОП», R2 — с ППКПУ «Рубеж-Глобал». Силовая часть, диапазон мощностей и логика управления совпадают.

Можно ли использовать шкаф без прибора?

Да, автономно — после предварительной настройки через ППКОПУ/ППКПУ; полный функционал (журнал событий, конфигурация через FireSec/GLOBAL Монитор) доступен только при подключении к прибору.

Зачем нужен моторный дроссель (МД)?

Защищает двигатель от пиков напряжения при работе ПЧ, снижает скорость нарастания токов КЗ для срабатывания защиты ПЧ, подавляет ЭМ-помехи и позволяет увеличить длину кабеля от ШУ до двигателя до 200 м.

Нюансы и грабли

Один и тот же шкаф конфигурируется под разные задачи (В/ПН/ДН/ЖН) — при заказе и на складе легко перепутать физически одинаковые шкафы с разной наклейкой панели; сверять индикацию HL3/HL4 при вводе в эксплуатацию, а не полагаться на этикетку на коробке.
Заводские настройки отключают дренажный насос при срабатывании датчика «Аварийный уровень» — если по логике объекта насос должен продолжать работу, отключение нужно явно отменить при конфигурировании.
МД (моторный дроссель) — опция, а не штатная комплектация; без него длина кабеля до двигателя ограничена обычным пределом, с ним — увеличена до 200 м.
Исполнение -00 (автоматический выключатель Dekraft) рекомендовано для установок пожаротушения, -03 (автоматический выключатель без теплового расцепителя) — для противодымной вентиляции: разница не только в рекомендации применения, но и в типе силового автомата — паспорт явно разносит их в таблице автоматов.

Документация

ШУН/В-ПЧ-R3 — Шкаф управления насосом или вентилятором, Паспорт, ПАСН.425412.035 ПС, ред. 3, ООО «Рубеж»
ШУН/В-ПЧ-R2 — то же, протокол RS-R2
