Рубеж · шкаф управления вентилятором приточной вентиляции с подогревом воздуха калорифером, адресный

ШУН/В-УК — шкаф на вентилятор приточной вентиляции с управлением калорифером (ТЭН 1–2 ступени)

Как обычный ШУН/В, но только для приточного вентилятора (подпор воздуха), плюс управляет одно- или двухступенчатым калорифером подогрева, до 45 кВт нагрева.

Шкафы управления насосом или вентилятором с управлением калорифером ШУН/В-УК

Модели семейства

ШУН/В-УК-R3 (протокол RS-R3, система «Рубеж-2ОП»)1,5–45 кВт по двигателю вентилятора, калорифер до 45 кВт; конфигурируется через FireSec/ППКОПУ

Мощность электродвигателя вентилятора	трёхфазный: 1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45 кВт; однофазный (ШУН/В-О): 1,5; 3,0 кВт
Мощность калорифера	не более 45 кВт; коды в обозначении и мощность по фазам: УК6 — трёхфазный 6 кВт / однофазный 3 кВт; УК15 — 15 / 6 кВт; УК30 — 30 кВт (только трёхфазный); УК45 — 45 кВт (только трёхфазный)
Питание ШУ	сеть 50 Гц, 400 В (+40/−60 %) трёхфазная или 230 В (+23/−35 %) однофазная; собственное потребление не более 100 ВА
Ток от АЛС	не более 0,21 мА
Габариты/масса по группам	660×510×240 мм / 20 кг (IP31) — 25 кг (IP54) — для 1,5–15 кВт; 810×660×270 мм / 40 кг — для 18–45 кВт
Степень защиты	IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015
Датчик температуры калорифера	на схемах подключения показан NTC10К (в комплект не входит)
Комплект резисторов для шлейфов	CF 0,68 / 1 / 2 кОм ±1 %
Климатика	непрерывная эксплуатация в закрытых помещениях от минус 25 до плюс 55 °C, влажность до 93 % без конденсата
Настройка обогрева	температура включения обогрева Твключения от +15 до +25 °C; гистерезис Тгистерезис от 0 до +10 °C; время охлаждения ТЭНов после выключения — от 0 до 255 с
Настройка	конфигурация — через ПО FireSec или меню ППКОПУ (версия ПО прибора не ниже 1.19); адрес — меню Настройки–Сервис–Выбор устройства на ППКОПУ
Надёжность	наработка на отказ не менее 60000 ч; среднее время восстановления не более 6 ч; срок службы 10 лет; адресов в системе — 1

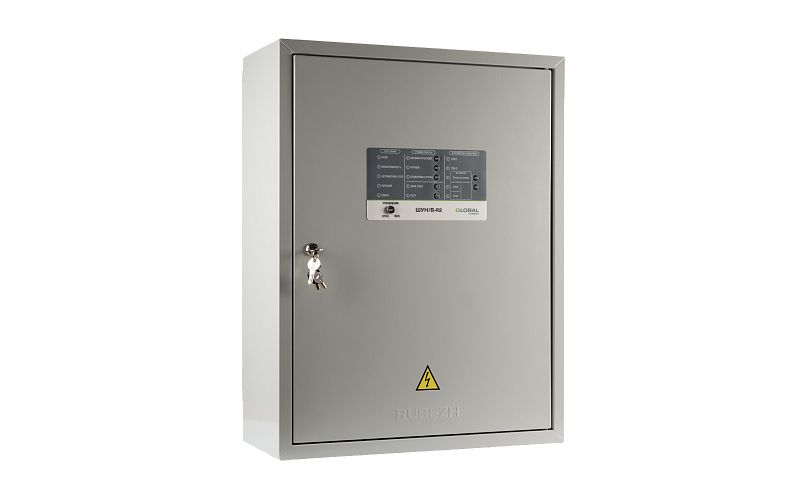

ШУН/В-УК-R2 (протокол RS-R2, система «Рубеж-Глобал»)1,5–45 кВт по двигателю вентилятора, калорифер до 45 кВт; конфигурируется через GLOBAL Монитор/ППКПУ

Мощность электродвигателя вентилятора	трёхфазный: 1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45 кВт; однофазный (ШУН/В-О): 1,5; 3,0 кВт
Мощность калорифера	не более 45 кВт; коды в обозначении и мощность по фазам: УК6 — трёхфазный 6 кВт / однофазный 1,5 кВт; УК15 — 15 / 3 кВт; УК30 — 30 кВт (только трёхфазный); УК45 — 45 кВт (только трёхфазный)
Питание ШУ	сеть 50 Гц, 400 В (+40/−60 %) трёхфазная или 230 В (+23/−35 %) однофазная; собственное потребление не более 100 ВА
Ток от АЛС	не более 0,45 мА
Габариты/масса по группам	660×510×240 мм / 20 кг (IP31) — 25 кг (IP54) — для 1,5–15 кВт; 810×660×270 мм / 40 кг — для 18–45 кВт
Степень защиты	IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015
Датчик температуры калорифера	рекомендуется NTC3K, конкретные модели по паспорту — ДТС3014-NTC3K.12.5.50.C0,2.НП, ДТС3032-NTC3K.12.5.60.F.НП, ДТС3042-NTC3K.12.6.60.M20X1,5.НП (в комплект не входит)
Комплект резисторов для шлейфов	MF 0,68 / 1,3 / 2 кОм ±1 %
Климатика	непрерывная эксплуатация в закрытых помещениях от минус 25 до плюс 55 °C, влажность до 93 % без конденсата
Настройка обогрева	температура включения обогрева Твключения от +15 до +25 °C; гистерезис Тгистерезис от +3 до +10 °C; время охлаждения ТЭНов после выключения — от 0 до 255 с
Настройка	тип сети (одно-/трёхфазная) — DIP-переключатель на плате контроллера; конфигурация — через ПО GLOBAL Монитор или ППКПУ (версия ПО прибора не ниже 1.19); адрес — устройства протокола RS-R2 авто-адресуемые
Надёжность	наработка на отказ не менее 60000 ч; среднее время восстановления не более 6 ч; срок службы 10 лет; адресов в системе — 1

Как это работает и подключается

Работа ШУ в части управления электродвигателем вентилятора не отличается от обычного ШУН/В — дополнительная функция только одна: включение ТЭНов калорифера по датчику температуры.
УКЛ (устройство контроля линии) следит за целостностью цепей питания ТЭНов 1-й и 2-й ступени; тип ТЭНов (одно- или трёхфазный, 1 или 2 ступени) настраивается перемычками (джамперами) JP1–JP4 на плате УКЛ по таблице соответствий в паспорте — по умолчанию шкаф настроен на трёхфазные ТЭНы.
Индикаторы ТЭН1 и ТЭН2 на панели непрерывно светятся при включении соответствующей ступени; индикатор ПУСК мигает в режиме охлаждения ТЭНов при работающем вентиляторе после команды СТОП.
Неисправность датчика температуры (обрыв или КЗ) блокирует включение ТЭНов и передаёт сообщение в прибор, но не влияет на работу электродвигателя вентилятора; сигнал «Загрязнение фильтра» также не влияет на работоспособность ШУ, только информирует прибор.
У R2-версии тройной DIP-переключатель на плате контроллера — тот же, что у базового ШУН/В-R2, но всегда выставляется в положение «Вентилятор» (только фазность — однофазный/трёхфазный отличает положения); у R3-версии переключателя нет, конфигурация — через FireSec/ППКОПУ.
Если текущая температура ниже Твключения, по кнопке ПУСК включаются вентилятор и 1-я ступень ТЭНов; если через 20 с температура не достигла Твключения+Тгистерезис, включается 2-я ступень. После достижения заданной температуры ступени ТЭНов последовательно выключаются.

Монтаж

Перед подключением обязательно установить элемент защитного заземления в отверстие на дне ШУ по рисунку 1 и обозначить место наклейкой «Знак заземления»; эксплуатация без защитного заземления запрещена.
Работы по ремонту и обслуживанию двигателя и ТЭНов запрещено проводить при включённых автоматических выключателях QF1 (ввод) и QF2 (защита ТЭНов) — в цепях питания двигателя и ТЭНов опасное напряжение присутствует даже при выключенных контакторах КМ1, КМ2, КМ3.
ШУ крепится на вертикальную поверхность; расстояние до стен и других приборов — не менее 100 мм для циркуляции воздуха, до отопительных приборов — не менее 0,5 м.
Датчик температуры калорифера в комплект не входит — на схемах подключения обозначен как NTC10К (R3) и как NTC3K (R2, с конкретными моделями ДТС в паспорте).
Для контроля целостности шлейфов датчиков и кнопок ДУ подключить резисторы из комплекта (у R3 — 0,68/1/2 кОм, у R2 — 0,68/1,3/2 кОм) в непосредственной близости от выводов датчиков и кнопок; неиспользуемые входы — резисторный эквивалент прямо на клеммы ШУ.
R3: подключить АЛС и питание, задать конфигурацию (тип ТЭНов, температурные параметры, типы контактов датчиков) в FireSec и записать в контроллер, нажать ТЕСТ на плате контроллера.
R2: подключить АЛС и питание (устройства протокола RS-R2 авто-адресуемые), задать конфигурацию через GLOBAL Монитор или меню ППКПУ, нажать ТЕСТ на плате контроллера.

Примеры

Подпор воздуха с подогревом в холодное время года

Шкаф включает вентилятор приточной вентиляции и, если текущая температура ниже заданной (Твключения), последовательно подключает 1-ю, а если через 20 с температура не поднялась до Твключения+Тгистерезис — и 2-ю ступень ТЭНов.

Останов с выбегом на охлаждение ТЭНов

По кнопке СТОП во время работы ТЭНов индикатор ПУСК переходит в мигание — вентилятор продолжает работать заданное время «Время охлаждения» для остывания нагревателя, и только потом останавливается.

Контроль обрыва цепи ТЭНов

УКЛ следит за целостностью цепей питания 1-й и 2-й ступени ТЭНов; при обрыве хотя бы одной цепи загорается НЕИСПРАВНОСТЬ и сообщение уходит в прибор.

Частые вопросы

Чем ШУН/В-УК отличается от обычного ШУН/В?

Только дополнительной функцией: управлением одно- или двухступенчатым калорифером подогрева воздуха (до 45 кВт). Управление самим электродвигателем вентилятора не отличается от обычного ШУН/В; ШУН/В-УК работает исключительно с вентилятором, а не с насосами.

Чем R2- и R3-версии ШУН/В-УК отличаются друг от друга?

Протоколом адресной линии и рядом параметров: у R2 выше ток от АЛС (0,45 мА против 0,21 мА), другой тип датчика температуры на схемах (NTC3K против NTC10К), другой номинал резистора в комплекте (1,3 кОм против 1 кОм) и чуть иной диапазон гистерезиса обогрева (с +3 °C против с 0 °C).

Что делает УКЛ на плате контроллера?

Контролирует целостность цепей питания ТЭНов 1-й и 2-й ступени; при обрыве хотя бы одной цепи включает индикатор НЕИСПРАВНОСТЬ и передаёт сообщение в прибор.

Нюансы и грабли

Джамперы JP1–JP4 на плате УКЛ обязательно настроить под фактический тип ТЭНов (однофазный/трёхфазный, 1 или 2 ступени) по таблице паспорта — заводская настройка рассчитана на трёхфазные ТЭНы.
Датчик температуры калорифера различается по протоколу: на схемах R3 показан NTC10К, паспорт R2 рекомендует NTC3K с конкретными моделями ДТС.
У R2-версии DIP-переключатель — тот же механизм, что у базового ШУН/В-R2 (выбор типа привода), но для ШУН/В-УК всегда выставлен в положение «Вентилятор»; различаются только положения для одно- и трёхфазной сети.
Комплекты монтажных резисторов у R2 и R3 отличаются номиналом среднего резистора: 1,3 кОм у R2 против 1 кОм у R3.
Диапазон гистерезиса включения обогрева у R2 начинается с +3 °C, у R3 — с 0 °C.
Максимальная мощность однофазного ТЭНа в коде УК6/УК15 у R2 и R3 разная: у R2 — 1,5/3 кВт, у R3 — 3/6 кВт; при переносе кода обозначения между протоколами сверять фактическую мощность, а не только код.

Документация

ШУН/В-УК-R3 — Шкаф управления насосом или вентилятором с дополнительной функцией управления ТЭНом/нами канальных калориферов, Паспорт, ПАСН.425412.029 ПС, ред. 22, ООО «Рубеж»
ШУН/В-УК-R2 — то же, протокол RS-R2, ПАСН.425412.027 ПС, ред. 4
