Рубеж · шкаф управления электродвигателем с устройством плавного пуска, адресный
ШУН/В-УПП — шкаф на насос или вентилятор с плавным пуском, 1,5–250 кВт
Один шкаф на дренажный/жокей/пожарный насос или вентилятор дымоудаления: устройство плавного пуска снижает пусковой ток, а тип привода и режим задаются с панели и по АЛС.
Модели семейства

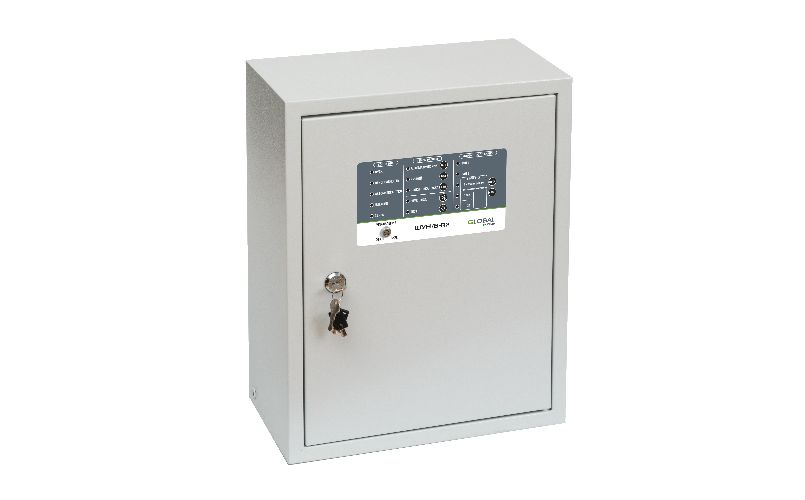

| Мощность электродвигателя | 1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45; 55; 75; 90; 110; 132; 160; 185; 200; 220; 250 кВт |
| Питание ШУ | 3-фазная сеть 400 В (+40/−60 %), 50 Гц; собственное потребление не более 100 ВА |
| Ток от АЛС | не более 0,21 мА |
| Габариты/масса (настенные, 1,5–75 кВт) | 660×510×240 мм / 40–55 кг (1,5–22 кВт); 810×660×270 мм / 60–65 кг (30–45 кВт); 1010×660×320 мм / 70 кг (55–75 кВт) |
| Габариты/масса (напольные, 90–250 кВт) | 1775×800×400 мм (с учётом цоколя 100 мм и кронштейнов для транспортирования 75 мм) / 140–200 кг |
| Степень защиты | IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015 |
| Адресов в системе | 1 |
| Климатика | от минус 10 до плюс 40 °C, влажность до 93 % без конденсата |
| Время реакции | на сигналы датчиков и органы управления в ручном режиме не более 1 с; на обрыв/КЗ линии датчиков не более 1 с; на команду от ППКОПУ не более 5 с; готовность к работе после подачи питания не более 5 с |
| Надёжность | наработка на отказ не менее 60000 ч; среднее время восстановления не более 6 ч; срок службы 10 лет |
| Мощность электродвигателя | 1,5; 3,0; 5,5; 7,5; 11; 15; 18; 22; 30; 37; 45; 55; 75; 90; 110; 132; 160; 185; 200; 220; 250 кВт |
| Питание ШУ | 3-фазная сеть 400 В (+40/−60 %), 50 Гц |
| Степень защиты | IP31 (IP54 по требованию заказчика) по ГОСТ 14254-2015 |
| Адресов в системе | 1 |
| Работает с прибором | ППКПУ «Рубеж-Глобал» или автономно после предварительной настройки через него |
Как это работает и подключается
- Управляет электродвигателем дренажного насоса, жокей-насоса, насоса пожаротушения или вентилятора приточно-вытяжной/дымоудаляющей вентиляции; тип привода задаётся при конфигурировании и подтверждается числом вспышек зелёного индикатора HL3 на плате контроллера: 1 — вентилятор, 2 — пожарный насос, 3 — дренажный насос, 4 — жокей-насос.
- Режимы работы с панели или ППКОПУ: «Автоматический» (по датчикам — давления для жокей-насоса, уровня для дренажного, выхода на режим для пожарного насоса/вентилятора), «Ручной» (кнопки ПУСК/СТОП панели, ДУ или ППКОПУ), «Блокировка пуска» (запуск запрещён во всех режимах, сброс неисправностей).
- Устройство плавного пуска (УПП) снижает пусковой ток и пиковую потребляемую мощность при старте электродвигателя; модель УПП и настройка зависят от исполнения — VEDA (VM-10/VM-50) для исполнения -00, INSTART SBI для исполнения -03.
- Контроллер блокирует включение контактора при нарушении чередования, пропадании или «слипании» фаз; при неисправностях (авария сетевого питания, обрыв обмотки двигателя, снижение напряжения платы <24 В, отсутствие 220 В на контроллере, вскрытие дверцы) немедленно останавливает насос/вентилятор и переводит ШУ в ручной режим.
- Подключается напрямую к двум линиям АЛС (клеммы X1:91/92 и X1:94/95) без отдельного модуля коммутации; занимает один адрес в системе.
- Контроль целостности сигнальных цепей датчиков и кнопок ДУ — через резисторы из комплекта (0,68/1/2 кОм по схеме под тип датчика); реакция на обрыв/КЗ линии — не более 1 с.
Монтаж
- ШУ мощностью 1,5–75 кВт крепится на вертикальную поверхность, 90–250 кВт устанавливается на горизонтальную (напольную); расстояние до стен и других приборов — не менее 100 мм для циркуляции воздуха, до отопительных приборов — не менее 0,5 м.
- Перед подключением обязательно установить элемент защитного заземления по месту, обозначенному наклейкой «Знак заземления»; для исполнений мощностью выше 30 кВт включительно элемент заземления в комплект не входит.
- Работы по ремонту и обслуживанию двигателя запрещено проводить при включённом автоматическом выключателе QF1 — на обмотке двигателя опасное напряжение присутствует даже при выключенном контакторе КМ1.
- Сигнальные линии — кабелем сечением 0,35–2,5 мм²; тип контактов датчиков и кнопок (НР/НЗ) для каждого входа выбирается программно при конфигурации ШУ в FireSec, а не переключателем на плате.
- После монтажа: задать адрес ШУ программатором ПКУ-1-R3 или с ППКОПУ по АЛС1/АЛС2/АЛСТ, задать конфигурацию (тип привода, тип контактов, время выхода на режим) в FireSec и записать в контроллер, нажать ТЕСТ на плате контроллера для проверки регистрации в системе.
Примеры
ШУ следит за датчиками низкого/высокого/аварийного уровня: включает откачку при высоком уровне, останавливает при низком, а при аварийном — сигнализирует неисправность (насос не справляется).
Исполнение -00 (Dekraft + УПП VEDA) — под насосы пожаротушения, исполнение -03 (автомат без теплового расцепителя + УПП INSTART) — под вентиляторы дымоудаления, чтобы тепловая защита не отключила вентилятор при пожаре.
По датчикам высокого/низкого давления в пневмобаке ШУ сам пускает и останавливает жокей-насос, не давая давлению в сети упасть или перескочить норму.
Частые вопросы
Чем ШУН/В-УПП отличается от ШУН/В-ПЧ?
УПП только плавно разгоняет двигатель и снижает пусковой ток, без регулировки скорости вращения; ПЧ дополнительно управляет частотой (скоростью) привода. У УПП диапазон мощностей шире — до 250 кВт против 75 кВт у ПЧ.
Чем R2- и R3-версии отличаются друг от друга?
Только протоколом адресной линии: R3 работает с ППКОПУ «Рубеж-2ОП»/«R3-Рубеж-2ОП», R2 — с ППКПУ «Рубеж-Глобал». Силовая часть, диапазон мощностей и логика управления совпадают.
Что означают -00 и -03 в обозначении?
Это не разные шкафы, а исполнения по производителю силовых элементов: -00 (Dekraft, с тепловым расцепителем) рекомендован для насосов пожаротушения, -03 (без теплового расцепителя) — для вентиляторов дымоудаления, чтобы тепловая защита не отключила вентилятор при перегрузке во время пожара.
Нюансы и грабли
- Заводские настройки отключают дренажный насос при срабатывании датчика «Аварийный уровень» — если по логике объекта откачка должна продолжаться, отключение нужно явно отменить при конфигурировании.
- Исполнение -03 (INSTART, автомат без теплового расцепителя — специально для дымоудаления) в таблице производителя приведено только до 75 кВт; для более мощных вентиляторов остаётся исполнение -00 (VEDA, с тепловым расцепителем Dekraft).
- Проверку в автоматическом режиме выполнять только после успешного опробования в ручном режиме, а пуск насоса — только когда он под заливкой (если иное не оговорено его документацией).
- Настройка УПП различается по производителю: у INSTART (1,5–75 кВт) параметры Fd=2, Fe=10 для управления с клемм; у VEDA (90–250 кВт) параметр F-23=1 — задержка пуска двигателя 1 с после команды «пуск» от преобразователя. Перепутать шаблон настройки между сериями — типовая ошибка ПНР.
- При недопустимом сочетании срабатывания датчиков (например, одновременно высокий и низкий уровень в приямке) ШУ в автоматическом режиме продолжает работу не дольше 4 с, дальше останавливается и переходит в ручной режим — это не сбой, а штатная защита.
Документация
- ШУН/В-УПП-R3 — Шкаф управления насосом или вентилятором, Паспорт, ПАСН.425412.032 ПС, ред. 4, ООО «Рубеж»
- ШУН/В-УПП-R2 — то же, протокол RS-R2, ПАСН.425412.033 ПС, ред. 2
