Рубеж · прибор управления оповещением и эвакуацией пожарный, стойка 19'' 8U–40U

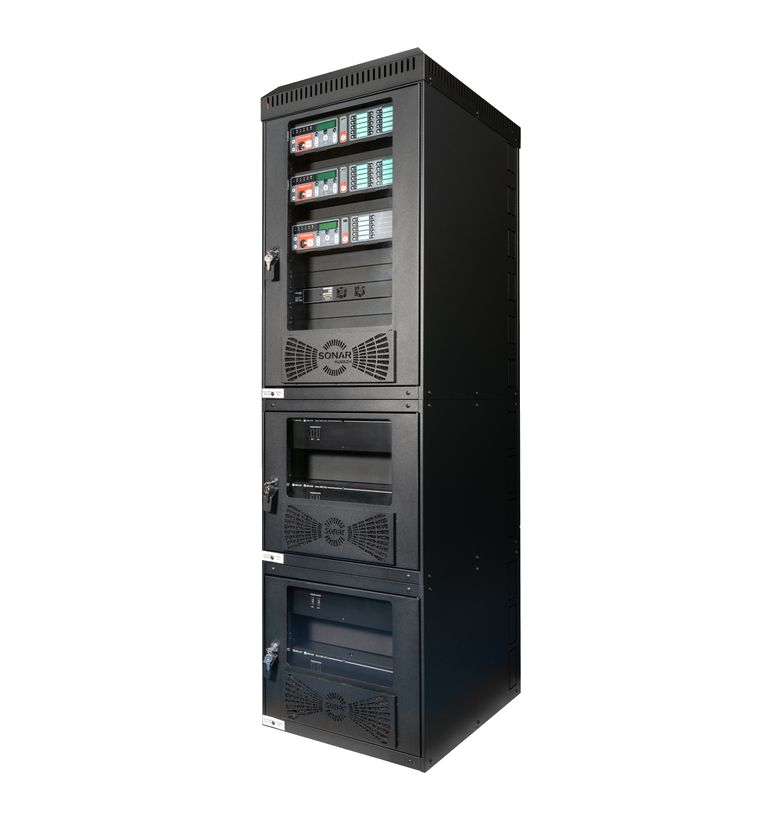

Sonar Rack SPM — стойка управления оповещением и эвакуацией, 8U–40U, до 850 Вт
Готовая 19'' стойка (8–40U) с усилителями Sonar SPM и резервным питанием: принимает сигнал от пожарной панели по протоколу R3 или сухим контактом и транслирует на 10–20 зон (до 120 в сети).
Модели семейства
| Габариты (В×Ш×Г) | не более 470×516×640 мм |
| Масса | не более 140 кг |
| Ток в тревожном режиме от сети | не более 7 А |
| Габариты (В×Ш×Г) | не более 820×516×640 мм |
| Масса | не более 200 кг |
| Ток в тревожном режиме от сети | не более 13 А |
| Габариты (В×Ш×Г) | не более 1420×516×640 мм (24U) / 1710×516×640 мм (28U) |
| Масса | не более 300 кг (24U) / 370 кг (28U) |
| Ток в тревожном режиме от сети | не более 19 А |
| Габариты (В×Ш×Г) | не более 1890×516×640 мм (32U) / 2180×516×640 мм (36U) |
| Масса | не более 390 кг (32U) / 450 кг (36U) |
| Ток в тревожном режиме от сети | не более 25 А |
| Габариты (В×Ш×Г) | не более 2360×516×640 мм |
| Масса | не более 510 кг |
| Ток в тревожном режиме от сети | не более 37 А |
Как это работает и подключается
- Принимает сигналы управления от ППКОПУ автоматической пожарной сигнализации (АПС) по адресной линии связи по протоколу R3 либо дискретными входами, а также сигналы управления и речевую информацию от системы оповещения ГО и ЧС; передаёт на речевые оповещатели информацию о пожаре, порядке эвакуации и других действиях автоматически или вручную с органов управления/устройств дистанционного пуска.
- Каждая стойка собирается по проекту из одного или нескольких приборов управления оповещением Sonar SPM, основных и резервных источников питания (в т.ч. блоков АКБ Sonar SBB) и других компонентов автоматики (SRM, SRX, SNCA, SNA, RDIP, SAB-1112-EX/SE, SBC-3250 и др.) — конкретный состав указан в разделе «Свидетельство о приёмке» паспорта конкретной стойки.
- Даёт 10 или 20 зон оповещения (с функцией коммерческой трансляции или без) на одну стойку; при объединении приборов в локальную сеть (до 100 приборов) — до 120 зон суммарно. Подключение к АЛС «Рубеж» по протоколу R3 занимает от 11 до 21 адреса в зависимости от проекта.
- Номинальное выходное напряжение линий речевых оповещателей — 100 В (RMS); суммарная коммутируемая мощность по всем разъёмам «Выходы аудио 100 В» не должна превышать номинальную мощность встроенного усилителя мощности звуковой частоты конкретного исполнения (от 120 до 850 Вт по линейке).
- Время технической готовности после подачи питания — не более 10 с; время регистрации сигналов от ППКОПУ — не более 10 с от момента их выдачи; неисправности обнаруживаются не более чем за 100 с.
Монтаж
- Питание — от сети переменного тока 230 В (+23/−35 %), 47–63 Гц, по основному вводу, и от встроенных АКБ 24 В (+2,4/−3,6 %) по резервному вводу.
- Если стойка хранилась при отрицательных температурах, перед включением выдержать её не менее четырёх часов в упаковке при комнатной температуре.
- Монтаж соединений устройств внутри стойки и подключение к другим компонентам системы — строго по прилагаемой схеме подключения (входит в комплектность), типы точек подключения и число клемм по группам — в приложении А паспорта.
- Периодическое обслуживание — не реже раза в шесть месяцев: внешний осмотр с удалением пыли без вскрытия корпуса и контроль работоспособности; отдельно проверять состояние и крепление разъёмов.
Примеры
Sonar Rack SPM 8U — компактная стойка (470×516×640 мм, 140 кг) на 10 или 20 зон оповещения, подключается к ППКОПУ пожарной сигнализации по протоколу R3 (11–21 адрес в системе) или дискретными входами.
Несколько приборов Rack SPM объединяются в локальную сеть (до 100 приборов), суммарно перекрывая до 120 зон оповещения — актуально для распределённых зданий и комплексов.
Отдельная группа клемм «АУДИО ГО и ЧС» / «СТАРТ ГО и ЧС» / «КВИТИРОВАНИЕ ГО и ЧС» принимает сигналы управления и речевую информацию от системы оповещения гражданской обороны напрямую, в обход обычного тракта СОУЭ.
Частые вопросы
Сколько зон оповещения даёт одна стойка Rack SPM?
10 или 20 зон (с функцией коммерческой трансляции или без), в зависимости от исполнения и проекта; при объединении нескольких стоек в локальную сеть (до 100 приборов) — суммарно до 120 зон.
Как стойка подключается к пожарной сигнализации?
По адресной линии связи протоколу R3 (занимает от 11 до 21 адреса в зависимости от проекта) либо дискретными входами от ППКОПУ; отдельно есть входы для сигналов ГО и ЧС.
Что входит в конкретную стойку — только усилители?
Нет — по проекту в стойку включаются один или несколько приборов Sonar SPM, резервное питание (в т.ч. блоки АКБ SBB), а также модули автоматики, коммутации и связи Sonar (SRM, SRX, SNCA, SAB-1112, SBC-3250 и др.); точный состав — в паспорте конкретной поставки.
Нюансы и грабли
- Максимальная суммарная мощность речевых оповещателей (120–850 Вт) — не общий параметр для всех размеров стойки, а зависит от конкретного исполнения и встроенного усилителя; превышение номинальной мощности УМ на выходах «Аудио 100 В» недопустимо даже если формально хватает места на клеммах.
- Адресов на линии по протоколу R3 стойка занимает не 1, а от 11 до 21 — при проектировании адресного пространства линии закладывать это заранее, а не как для обычного адресного устройства.
- Состав конкретной стойки (какие модули SPM, SBB, SRM и т.д. реально установлены) — не общий для всей линейки, а указан в разделе «Свидетельство о приёмке» именно этого экземпляра; ориентироваться на паспорт конкретной поставки, а не на номенклатурный список типовых компонентов.
Документация
- Sonar Rack SPM (8U–40U) — Прибор управления оповещением и эвакуацией пожарный, Паспорт, ПАСН.425532.032 ПС, ред. 9, ООО «Рубеж»
