Рубеж · переключатель автоматический режимов (релейный интерфейсный модуль) для стойки СОУЭ

Sonar RLR — автоматический переключатель режимов стойки СОУЭ по сигналу или по сети

Реле на 2U: RLR-02423 включает аварийное оповещение и будит усилитель из «спящего» режима по сигналу, RLR-22023 переводит стойку в дежурный режим при пропадании сети 230 В.

Переключатели автоматические режимов Sonar RLR

Модели семейства

Sonar RLR-02423низковольтный вход, включение аварийного оповещения

Напряжение питания	18–36 В постоянного тока
Макс. коммутируемый ток	5 А при 30 В постоянного тока или 250 В переменного
Контактных групп	2 (переключающиеся, НЗ и НР)
Время переключения	не более 7 мс
Масса	не более 0,3 кг
Класс защиты от поражения током	I по ГОСТ 12.2.007.0-75
Степень защиты	IP20 по ГОСТ 14254-2015
Наработка на отказ	не менее 40000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч не менее 0,98

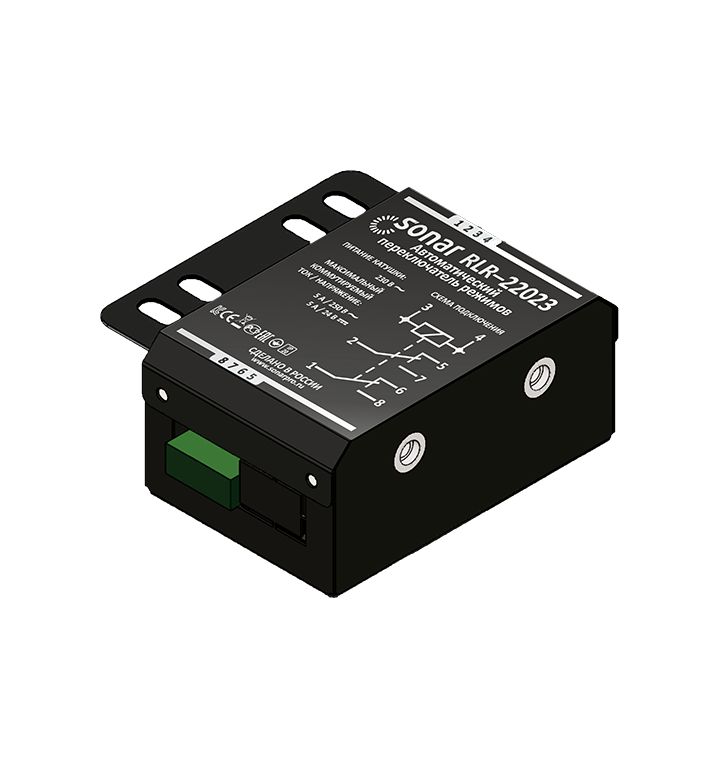

Sonar RLR-22023контроль сети 230 В, перевод в дежурный режим

Контролируемое напряжение	184–253 В переменного тока
Макс. коммутируемый ток	5 А при 30 В постоянного тока или 250 В переменного
Контактных групп	2 (переключающиеся, НЗ и НР)
Время переключения	не более 7 мс
Масса	не более 0,3 кг
Класс защиты от поражения током	II по ГОСТ 12.2.007.0-75
Степень защиты	IP20 по ГОСТ 14254-2015
Наработка на отказ	не менее 40000 ч, срок службы 10 лет, вероятность безотказной работы за 1000 ч не менее 0,98

Как это работает и подключается

Оба переключателя обеспечивают гальваническую развязку между силовыми цепями и цепями управления и передают команды управления исполнительным элементам в стойках СОУЭ Sonar.
Sonar RLR-02423 срабатывает по низковольтному сигналу управления (18–36 В постоянного тока): включает аварийное оповещение и выводит усилитель мощности из «спящего» режима.
Sonar RLR-22023 сам контролирует напряжение сети 230 В: при его исчезновении автоматически переводит стойку СОУЭ в дежурный режим, отключая музыкальную трансляцию, — отдельного сигнала управления не требуется.
Каждый переключатель — 2 переключающиеся контактные группы: контакты 1–8 и 2–7 нормально разомкнутые, 1–6 и 2–5 нормально замкнутые, выводы 3–4 — питание самого переключателя.
Выполнены в металлическом корпусе высотой 2U; не занимают установочное место в стойке — крепятся к вертикальным направляющим в свободные отверстия крепёжными уголками.

Монтаж

Монтаж — с использованием комплекта монтажных частей ТШВГ.423911.001, входящего в комплектность; крепление — крепёжными уголками и винтами к вертикальным направляющим стойки.
Если переключатель хранился при отрицательных температурах, перед включением выдержать его не менее четырёх часов в упаковке при комнатной температуре.
Периодическое обслуживание — не реже раза в шесть месяцев: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, проверка состояния и надёжности крепления разъёмов.

Примеры

Пробуждение усилителя на тревогу

Sonar RLR-02423 по сигналу 18–36 В постоянного тока включает аварийное оповещение и выводит усилитель мощности из «спящего» режима — гальванически развязывая силовые цепи от цепей управления.

Отключение музыкальной трансляции при пропадании сети

Sonar RLR-22023 контролирует напряжение сети 230 В и при его исчезновении автоматически переводит стойку СОУЭ в дежурный режим, отключая музыкальную (коммерческую) трансляцию.

Частые вопросы

Чем RLR-02423 отличается от RLR-22023?

RLR-02423 запускает аварийное оповещение и выводит усилитель из «спящего» режима по низковольтному сигналу 18–36 В. RLR-22023 сам контролирует сеть 230 В и при её пропадании переводит стойку в дежурный режим, отключая музыкальную трансляцию.

Сколько места переключатель занимает в стойке?

Формально не занимает установочное место — крепится к вертикальным направляющим в свободные крепёжные отверстия, корпус высотой 2U.

Нюансы и грабли

RLR-02423 и RLR-22023 внешне и по назначению («переключатель режимов») похожи, но включаются по-разному: 02423 — по внешнему низковольтному сигналу, 22023 — сам следит за сетью 230 В. Перепутать при заказе — получить не ту логику переключения.
Классы электробезопасности разные (I у 02423, II у 22023) — 22023 работает непосредственно с сетевым напряжением 230 В, при монтаже и обслуживании учитывать это отдельно от низковольтного 02423.

Документация

Sonar RLR-02423 / Sonar RLR-22023 — Переключатели автоматические режимов, Паспорт, ПАСН.423149.118 ПС, ред. 4, ООО «Рубеж»
Тот же паспорт под именем «RLR-02423-22023»
