Рубеж · блок аккумуляторных батарей 24 В для стойки СОУЭ

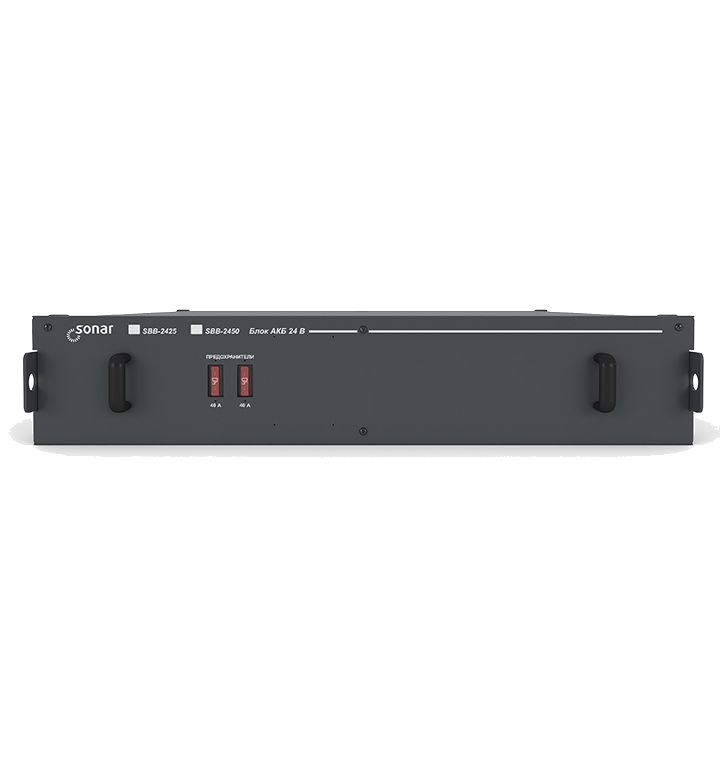

Sonar SBB — блок АКБ 24 В для резервного питания стойки СОУЭ
Готовый блок 19'' RACK 2U с уже установленными аккумуляторами: SBB-2425 (25 Ач) или SBB-2450 (45 Ач) держат оборудование стойки на резерве при пропадании основного питания.
Модели семейства
| Номинальное выходное напряжение | 24 В |
| Аккумуляторов 12 В, 5 Ач | 10 шт. (устанавливаются на заводе, входят в комплект) |
| Ёмкость при 25 °C | 25 Ач |
| Выходов | 2, по 40 А максимум каждый |
| Габариты (Ш×В×Г) | 483×88×504 мм |
| Масса нетто/брутто | 25,3 кг / 26,8 кг |
| Номинальное выходное напряжение | 24 В |
| Аккумуляторов 12 В, 5 Ач | 18 шт. (устанавливаются на заводе, входят в комплект) |
| Ёмкость при 25 °C | 45 Ач |
| Выходов | 2, по 40 А максимум каждый |
| Габариты (Ш×В×Г) | 483×88×504 мм |
| Масса нетто/брутто | 37,8 кг / 39,3 кг |
Как это работает и подключается
- Обеспечивает резервным питанием (24 В) основное и вспомогательное оборудование 19'' стойки системы оповещения при отключении основного питания; рассчитан на поддержание работоспособности на время перехода на резервный источник при первой категории электропитания.
- Выполнен в форм-факторе 19'' RACK высотой 2U, с двумя выходами 24 В по 40 А каждый, защищёнными автомобильными предохранителями 40 А на задней панели.
- Аккумуляторы (10 шт. в SBB-2425, 18 шт. в SBB-2450, каждый 12 В/5 Ач) устанавливаются на заводе-изготовителе и входят в комплект поставки блока — обслуживание и замена возможны без демонтажа блока из стойки.
- На задней панели предусмотрена площадка под винт М5 для присоединения заземляющего проводника.
Монтаж
- Крепление — в стандартную 19'' стойку; блок тяжёлый (до 39,3 кг брутто у SBB-2450), учитывать это при выборе места в стойке и способа монтажа.
- Периодическое обслуживание — не реже раза в три месяца: внешний осмотр, удаление пыли мягкой тканью без вскрытия корпуса, проверка состояния и надёжности крепления разъёмов, при необходимости — чистка контактов от окислов мягкой ветошью, смоченной в спирте.
- Аккумуляторные батареи — расходный материал: производитель не несёт ответственности за их состояние отдельно от гарантии на сам блок.
Примеры
Блок обеспечивает резервным питанием (24 В) основное и вспомогательное оборудование 19'' стойки системы оповещения на время, необходимое для перехода на резерв при первой категории электропитания.
Аккумуляторы внутри блока можно обслуживать и менять, не снимая сам блок из 19'' стойки — конструкция это прямо предусматривает.
Блок заряжается зарядным устройством Sonar SBC-3250 (или аналогичным), два выхода 24 В/40 А каждый защищены автомобильными предохранителями на задней панели.
Частые вопросы
Чем SBB-2425 отличается от SBB-2450?
Только количеством установленных аккумуляторов 12 В/5 Ач (10 против 18) и, соответственно, ёмкостью (25 Ач против 45 Ач) и массой (25,3 кг против 37,8 кг нетто). Корпус, напряжение и число выходов одинаковые.
Нужно ли докупать аккумуляторы отдельно?
Нет — аккумуляторы 12 В/5 Ач устанавливаются в блок на заводе-изготовителе и входят в комплект поставки.
Можно ли заменить аккумуляторы, не снимая блок со стойки?
Да, конструкция блока прямо это предусматривает — обслуживание и замена АКБ выполняются без демонтажа блока из 19'' стойки.
Нюансы и грабли
- SBB-2425 и SBB-2450 внешне одинаковы (тот же корпус 483×88×504 мм) и различаются только числом установленных аккумуляторов (10 против 18) и ёмкостью (25 против 45 Ач) — при заказе на замену сверять точное обозначение, а не только внешний вид.
- Масса блока с полным комплектом АКБ значительная (25,3–39,3 кг брутто) — монтаж в одиночку в стойку на высоте может быть травмоопасен.
- Блок сам не заряжает аккумуляторы — для этого нужно отдельное зарядное устройство (например, Sonar SBC-3250) той же стойки.
Документация
- Sonar SBB-2425 / SBB-2450 — Блоки АКБ 24 В, Руководство по эксплуатации (паспорт), SBB-2425 R2.0211.0103-01 / SBB-2450 R2.0211.0104-01, ООО «Калибр»
- Sonar SBB-2450 — тот же документ отдельным файлом (идентичное содержание)
- Sonar SBC-3250 — Устройство зарядное, паспорт ПАСН.436717.001 ПС (для подтверждения совместимости зарядного устройства, названного в examples/pits)
