Sonar SBP-001 / SBP-002 / SBP-003 — заглушки 19'' для стойки СОУЭ

Стальные заглушки закрывают свободное место в 19'' стойках STAND, RACK и SF RACK: защищают от пыли, направляют поток охлаждающего воздуха и закрывают переднюю панель.

Заглушки Sonar SBP-001 / SBP-002 / SBP-003

Модели семейства

SBP-001Заглушка высотой 1U.

Установочная высота	1U
Совместимость	все типы рам RRM
Тип крепления	двухточечное; винт-шайба-гайка
Габариты (глубина×высота×ширина)	10×44×483 мм
Материал	листовая сталь 0,8 мм, покрытие полимерно-порошковое, RAL 7024
Масса	180 г

SBP-002Заглушка высотой 2U.

Установочная высота	2U
Совместимость	все типы рам RRM
Тип крепления	двухточечное; винт-шайба-гайка
Габариты (глубина×высота×ширина)	10×88×483 мм
Материал	листовая сталь 0,8 мм, покрытие полимерно-порошковое матовое, RAL 7024
Масса	310 г

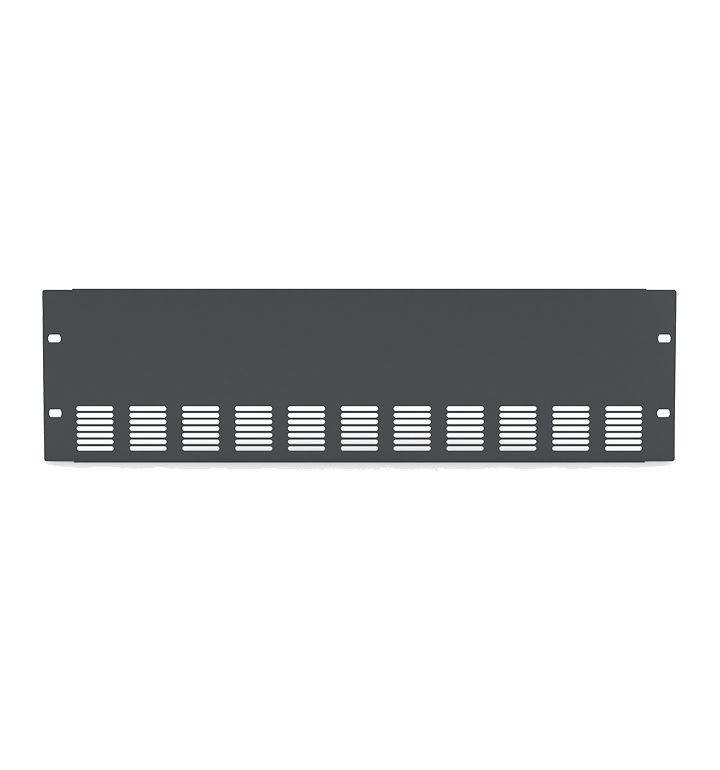

SBP-003Заглушка высотой 3U.

Установочная высота	3U
Совместимость	все типы рам RRM
Тип крепления	двухточечное; винт-шайба-гайка
Габариты (глубина×высота×ширина)	10×133×483 мм
Материал	листовая сталь 0,8 мм, покрытие полимерно-порошковое, RAL 7024
Масса	450 г

Как это работает и подключается

Заглушка закрывает не занятое оборудованием пространство в сборных аппаратных шкафах STAND, RACK (в т. ч. ППУ SONAR RACK) и сейсмостойких SF RACK.
Препятствует проникновению пыли внутрь шкафа, ограничивает направление потока воздуха в шкафах с принудительным охлаждением, закрывает переднюю монтажную плоскость.

Монтаж

Для крепления применяются винты М5×12 — в комплект поставки не входят.
Панель выполнена в стандарте 19 дюймов (482,6 мм) по ГОСТ 28601.2-90 (МЭК 297); размерность крепёжных отверстий — по DIN 41494-7.
Обслуживание не реже раза в три месяца: удалять пыль/грязь, не использовать ацетоносодержащие растворители.
Условия эксплуатации по паспорту SBP-002: от 0 до плюс 40 °C, влажность до 95 % без конденсата при 20 °C, климатическое исполнение УХЛ категории размещения 4 по ГОСТ 15150. Лицевая сторона заглушки глухая, без перфорации — вентиляционных отверстий в ней нет.

Частые вопросы

Чем отличаются SBP-001, SBP-002 и SBP-003?

Только установочной высотой (1U, 2U и 3U) и массой; материал, крепление и совместимость с рамами RRM одинаковые.

Как выглядит заглушка и есть ли в ней перфорация?

Это лист металла с гибом в форме п-образного профиля, продольные гибы дают жёсткость. Лицевая сторона глухая, без перфорации.

Нюансы и грабли

Крепёжные винты М5×12 в комплект не входят — нужно заказывать отдельно.
