Рубеж · громкоговоритель подвесной речевой
Sonar SCP-10 / SCP-20 — подвесные громкоговорители для речевого оповещения
Подвесные громкоговорители линии 100 В для речевого оповещения о пожаре, служебной и музыкальной трансляции; крепятся на потолочной конструкции металлической петлёй на кабеле.
Модели семейства
SCP-10Младшее исполнение, 10 Вт.
| Номинальная мощность | 10/5/2,5 Вт |
| Чувствительность (1 Вт, 1 м) | 91±3 дБ |
| Звуковое давление (1 м) | 101±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 150–18000 Гц |
| Степень защиты | IP56 |
| Размеры (диаметр×глубина) | 138×205 мм |
| Длина провода | 1,8 м |
| Масса | не более 1,5 кг |

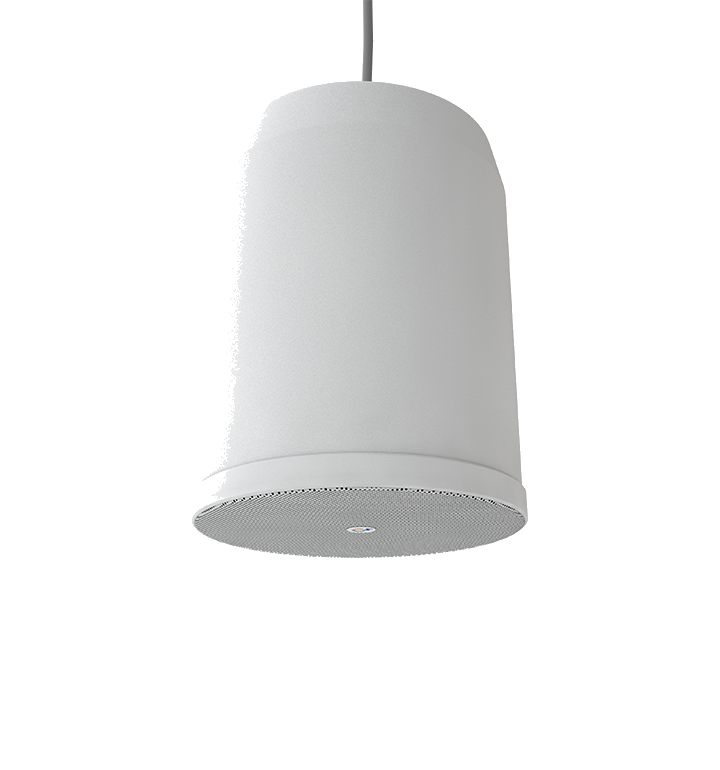

SCP-20Старшее исполнение, 20 Вт.
| Номинальная мощность | 20/10/5 Вт |
| Чувствительность (1 Вт, 1 м) | 92±3 дБ |
| Звуковое давление (1 м) | 105±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 140–15000 Гц |
| Степень защиты | IP56 |
| Размеры (диаметр×глубина) | 170×245 мм |
| Длина провода | 1,8 м |
| Масса | не более 1,5 кг |
Как это работает и подключается
- Громкоговорители предназначены для речевого оповещения о пожаре, трансляции служебных сообщений и музыкальной трансляции.
- Подключаются к линии 100 В через встроенный трансформатор с отводами P, P/2, P/4 (полная, половина и четверть номинальной мощности) — конкретный отвод для монтажа проверять по электрической схеме на изделии.
Монтаж
- Установка — фиксацией на несущей потолочной конструкции при помощи металлической петли, закреплённой на кабеле громкоговорителя.
- При установке соблюдать правила работы на высоте; размещение и эксплуатация — по СП 3.13130.2009.
- Если громкоговорители хранились на морозе, перед включением выдержать не менее четырёх часов в упаковке при комнатной температуре.
- Проверка работоспособности — на слух, подачей любого речевого сообщения через трансляционный усилитель мощности.
- Обслуживание не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью и кисточкой, проверка качества подключения выводов к линии оповещения.
Частые вопросы
Чем отличаются SCP-10 и SCP-20?
Мощностью (10/5/2,5 Вт и 20/10/5 Вт соответственно), размерами (138×205 и 170×245 мм) и звуковым давлением (101 и 105 дБ); степень защиты IP56 и линия 100 В — одинаковые.
Нюансы и грабли
- Провода трансформатора (P, P/2, P/4, Общ.) при монтаже подключать по электрической схеме на изделии, а не по цвету «на глаз» — паспорт даёт назначение выводов и цвета в разных перечнях, свериться на месте с рисунком на громкоговорителе.
Документация
- Рубеж — Громкоговорители подвесные Sonar SCP-10, Sonar SCP-20, паспорт ред. 1
