Sonar SCS — встраиваемые (потолочные) громкоговорители, ряд мощностей 1,5–50 Вт
Круглые потолочные громкоговорители на линии 100 В — от компактных 3-ваттных до 50-ваттного коаксиального SCS-50T; корпус пластиковый (у SCS-50T металлический), защита — после монтажа.
Модели семейства
SCS-06-03встраиваемый оповещатель, 3 ступени мощности
Номинальная мощность
6/3/1,5 Вт
Звуковое давление (1 м)
99±2/97±2/92±2 дБ
Чувствительность (1 Вт, 1 м)
92±2 дБ
Диапазон частот
145–20000 Гц
Степень защиты
IP30 (после монтажа)
Размеры (диаметр×глубина)
174×65 мм
Отверстие для монтажа
150 мм
Масса
не более 0,6 кг

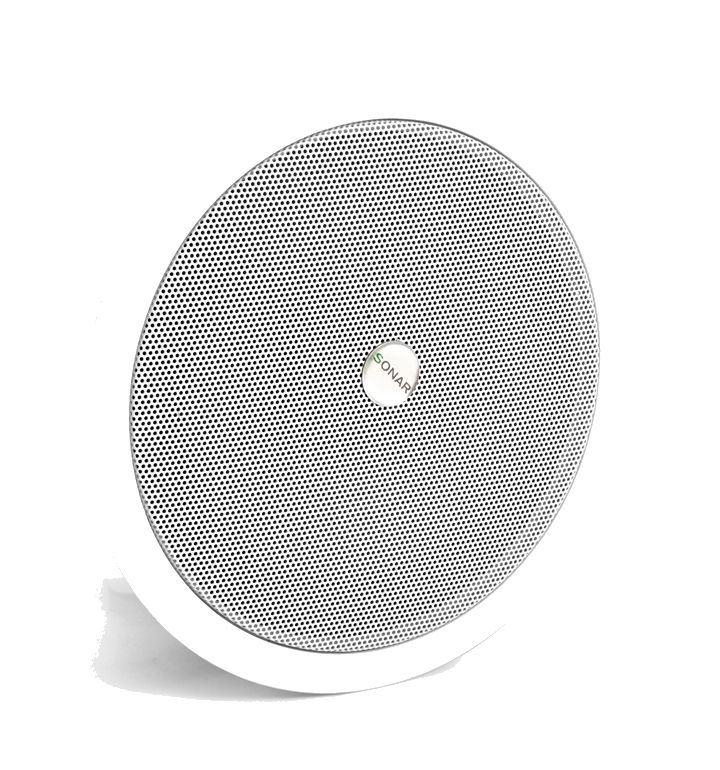

SCS-10-05встраиваемый оповещатель, 3 ступени мощности
Номинальная мощность
10/5/2,5 Вт
Звуковое давление (1 м)
97±2/94±2/91±2 дБ
Чувствительность (1 Вт, 1 м)
87±2 дБ
Диапазон частот
120–20000 Гц
Степень защиты
IP30 (после монтажа)
Размеры (диаметр×глубина)
186×58 мм
Отверстие для монтажа
163 мм
Масса
не более 0,6 кг

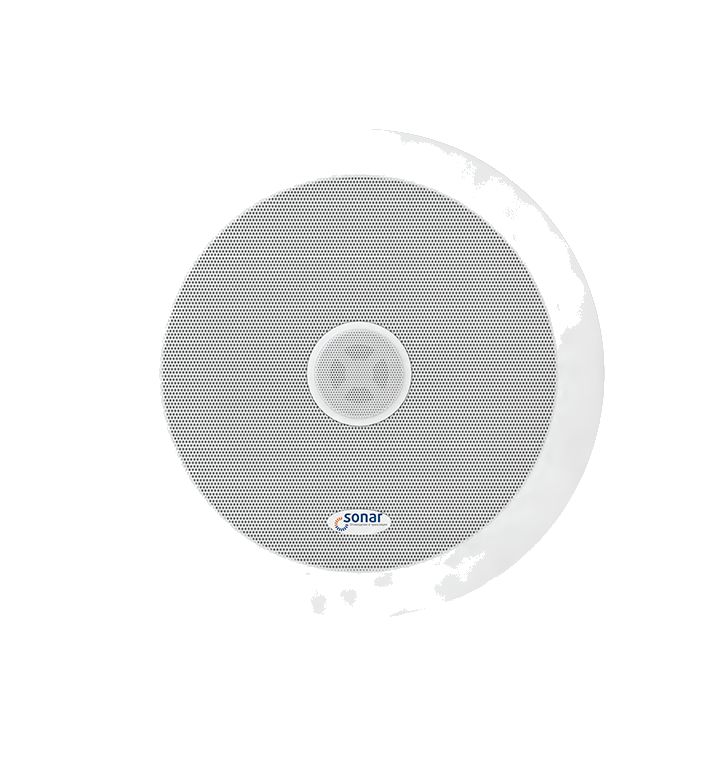

SCS-20Tвстраиваемый оповещатель 20 Вт
Номинальная мощность
20/10 Вт
Звуковое давление (1 м)
100±3 дБ
Чувствительность (1 Вт, 1 м)
87±3 дБ
Диапазон частот
65–20000 Гц
Степень защиты
IP30 (после монтажа)
Размеры (диаметр×глубина)
230×90 мм
Отверстие для монтажа
200 мм

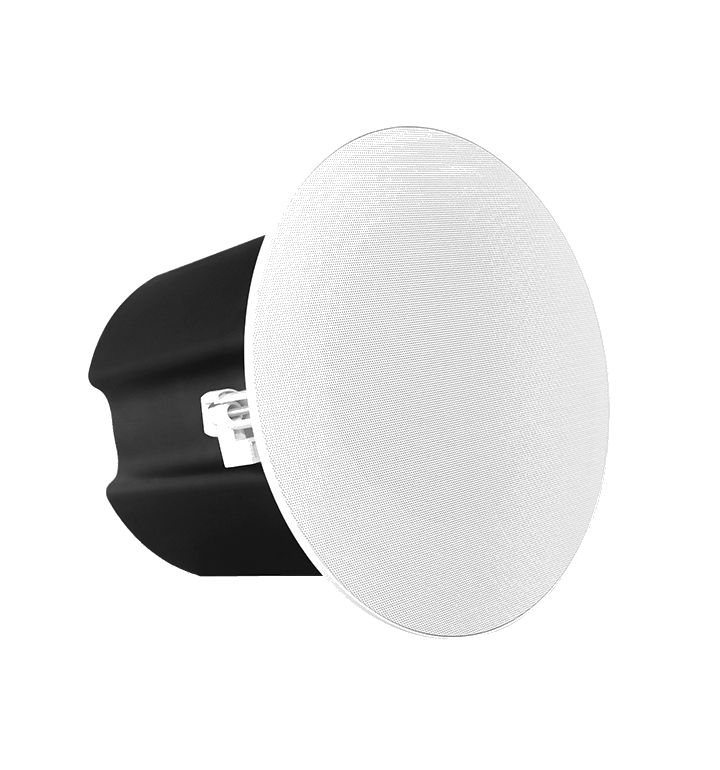

SCS-50Tвстраиваемый коаксиальный двухполосный, металлический корпус

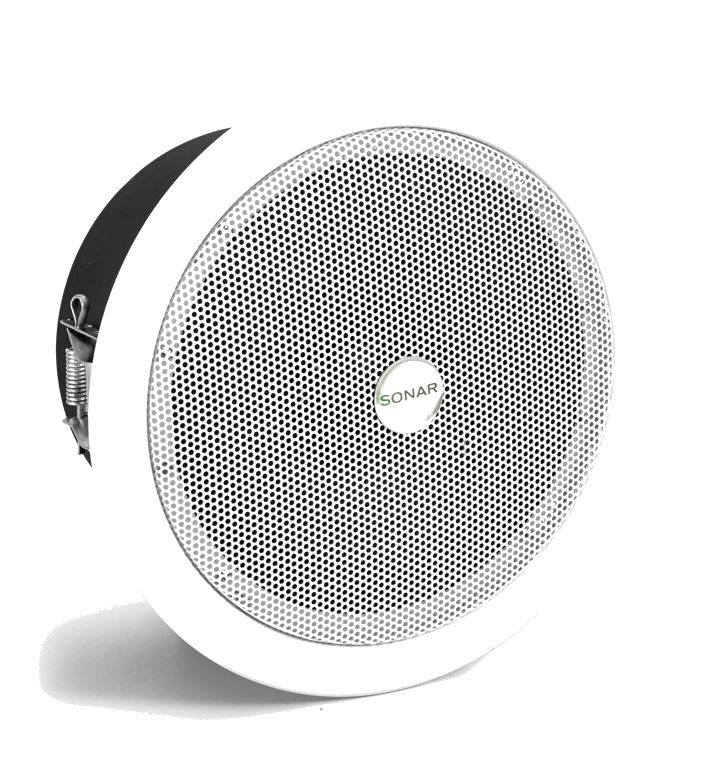

SCS-106-103встраиваемый оповещатель, 3 ступени мощности, самый компактный из ряда
Номинальная мощность
6/3/1,5 Вт
Звуковое давление (1 м)
97±2/95±2/90±2 дБ
Чувствительность (1 Вт, 1 м)
90±2 дБ
Диапазон частот
160–11000 Гц
Степень защиты
IP30 (после монтажа)
Размеры (диаметр×глубина)
162×76 мм
Отверстие для монтажа
142 мм
Масса
не более 1 кг
Как это работает и подключается
Предназначены для речевого оповещения о пожаре или других чрезвычайных ситуациях, трансляции служебных сообщений и музыкальной трансляции.
Встраиваются в подготовленное отверстие в потолке; подключаются к линии 100 В через встроенный трансформатор.
Монтаж
SCS-06-03, SCS-10-05, SCS-106-103: подключить провода линии связи к клеммам согласно наклейке на изделии, сжать пружинные скобы крепления и установить оповещатель в подготовленное отверстие нужного диаметра.
Максимальное сечение проводов на клеммах у моделей SCS-06-03/10-05/20T/106-103 — 2,5 мм²; для регистрации неисправности линии — входной и выходной провод на одну клемму без скрутки, сечением каждого не более 0,75 мм².
Степень защиты IP30 у встраиваемых моделей достигается только после монтажа изделия в потолок — до установки корпус не обеспечивает заявленный IP.
SCS-50T — коаксиальный двухполосный, монтируется в отверстие Ø225 мм; рабочий диапазон температур ограничен 80% влажности и от −10 до +40 °C, что уже, чем у остальных моделей ряда.
Примеры
Контроль обрыва линии оповещения
Для регистрации прибором управления пожарным неисправности при отключении рекомендуется подключать вход и выход линии к клеммам без скрутки, по два проводника на клемму.
Частые вопросы

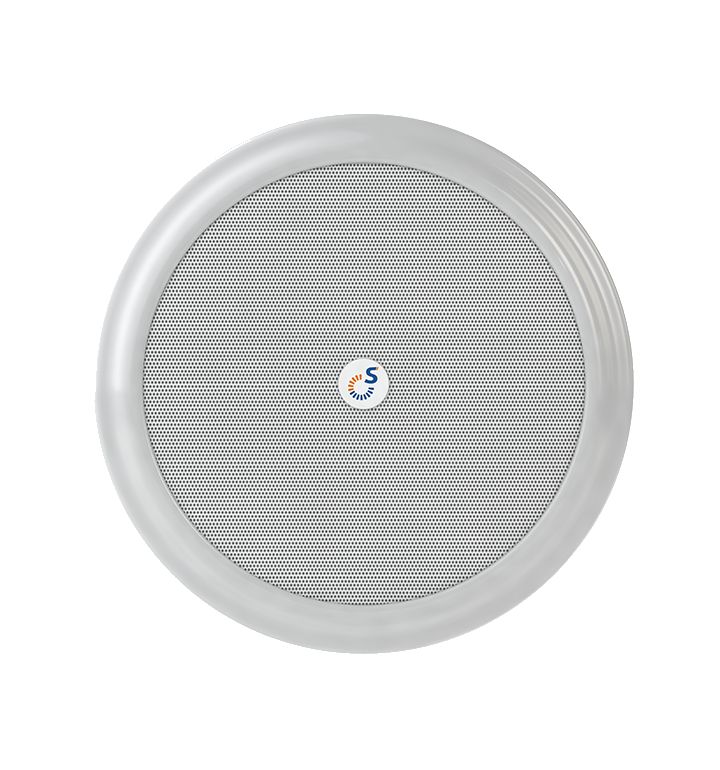

Чем отличаются SCS-103 и SCS-103A?
SCS-103A компактнее (180×140 мм против 227×120 мм у SCS-103, отверстие 160 мм против 200 мм) и звучит громче (101 дБ против 96 дБ при том же 3 Вт), но у него уже верхняя граница воспроизводимых частот (18 кГц против 15 кГц) при более широкой нижней (90 Гц против 110 Гц).
Какая модель самая мощная во встраиваемом ряду?
SCS-50T — 50/25 Вт, коаксиальный двухполосный, металлический корпус Ø264×212 мм; остальные модели ряда — от 1,5 до 20 Вт в пластиковом корпусе.
Нюансы и грабли

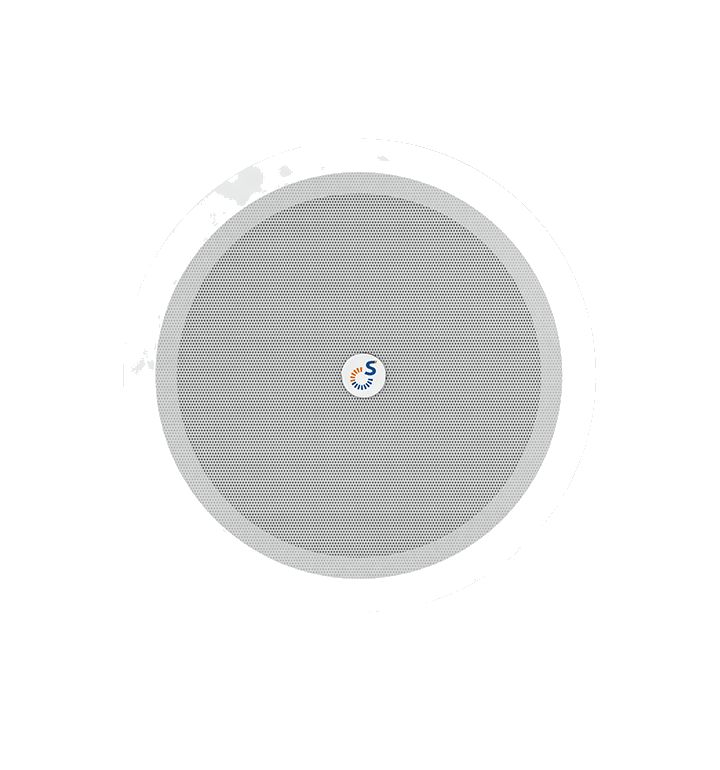

SCS-103/SCS-106 (227×120 мм, отверстие 200 мм) и SCS-103A/SCS-106A (180×140 мм, отверстие 160 мм) — разные по размеру исполнения близких по мощности моделей; при замене на объекте сверять диаметр готового отверстия в потолке с паспортом конкретной буквенной версии (с «А» или без).
SCS-50T выделяется среди ряда: металлический корпус, мощность 50 Вт и более узкий температурный диапазон (−10…+40 °C) — не путать с более лёгкими пластиковыми моделями этого же ряда при выборе под уличные/холодные помещения.
IP30 у пластиковых моделей действует только после монтажа — до установки в отверстие потолка изделие не защищено на заявленный класс.
Документация
Рубеж — Sonar SCS-06-03, Оповещатель пожарный речевой встраиваемый, Паспорт, ред. 8 (и SCS-06-03-RU, ред. 5 — то же изделие, издание для РФ)
