Sonar SCS-810…840 / SCS-910…940 — громкоговорители колонного типа
Колонные громкоговорители линии 100 В нарастающей мощности: SCS-810–840 — уличное исполнение IP56 в металлическом корпусе, SCS-910–940 — облегчённая версия для помещений с IP30.
Модели семейства
SCS-810уличная колонна 10 Вт
Номинальная мощность
10/5 Вт
Чувствительность (1 Вт, 1 м)
90±3 дБ
Звуковое давление (1 м)
100±3 дБ
Диапазон частот
140–18000 Гц
Степень защиты
IP56
Габариты (В×Ш×Г)
258×151×125 мм
Масса
не более 2 кг
Температурный диапазон
от −40 до +55 °C

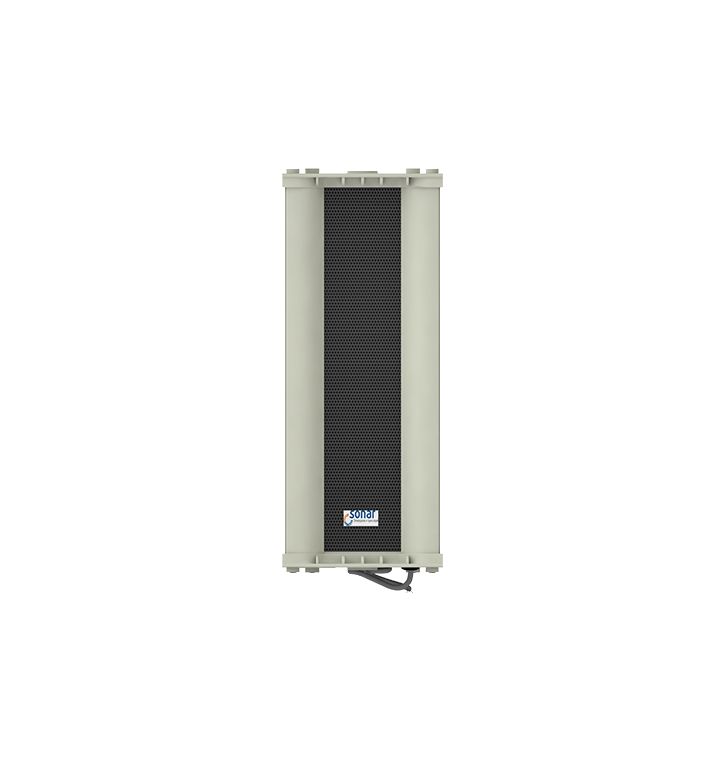

SCS-820уличная колонна 20 Вт
Номинальная мощность
20/10 Вт
Чувствительность (1 Вт, 1 м)
91±3 дБ
Звуковое давление (1 м)
104±3 дБ
Диапазон частот
130–15000 Гц
Степень защиты
IP56
Габариты (В×Ш×Г)
378×151×125 мм
Масса
не более 3 кг
Температурный диапазон
от −40 до +55 °C

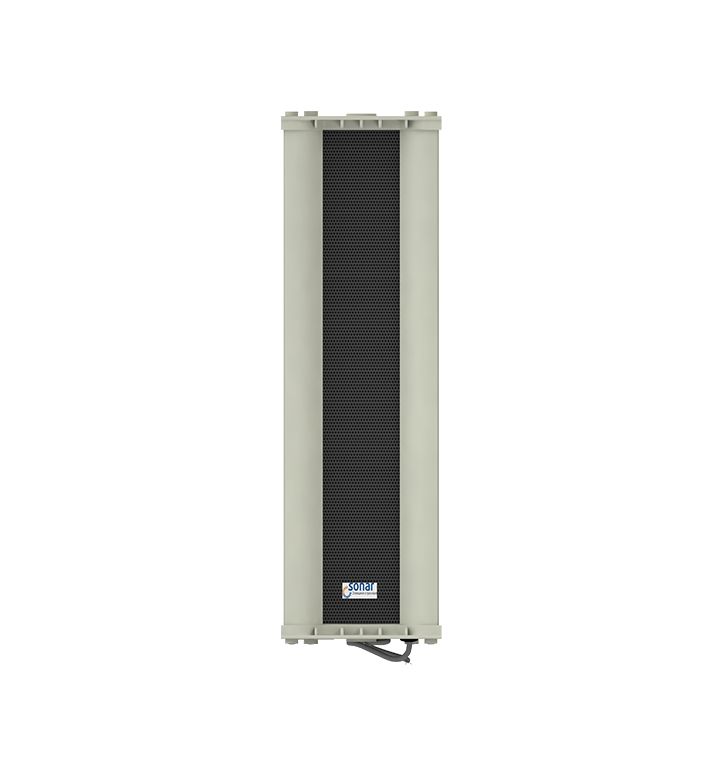

SCS-830уличная колонна 30 Вт
Номинальная мощность
30/15 Вт
Чувствительность (1 Вт, 1 м)
93±3 дБ
Звуковое давление (1 м)
108±3 дБ
Диапазон частот
120–15000 Гц
Степень защиты
IP56
Габариты (В×Ш×Г)
498×151×125 мм
Масса
не более 4 кг
Температурный диапазон
от −40 до +55 °C

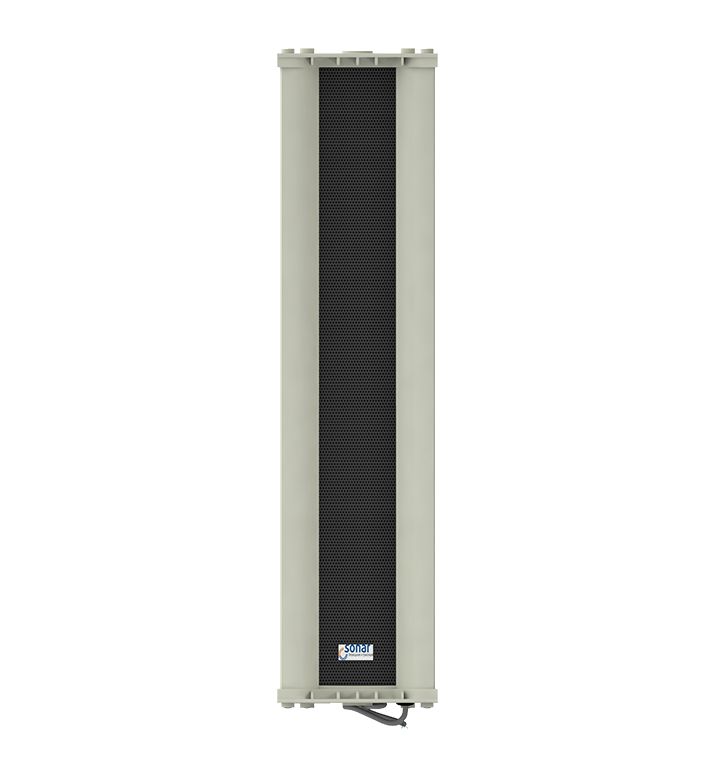

SCS-840уличная колонна 40 Вт
Номинальная мощность
40/20 Вт
Чувствительность (1 Вт, 1 м)
93±3 дБ
Звуковое давление (1 м)
109±3 дБ
Диапазон частот
120–18000 Гц
Степень защиты
IP56
Габариты (В×Ш×Г)
618×151×125 мм
Масса
не более 5 кг
Температурный диапазон
от −40 до +55 °C

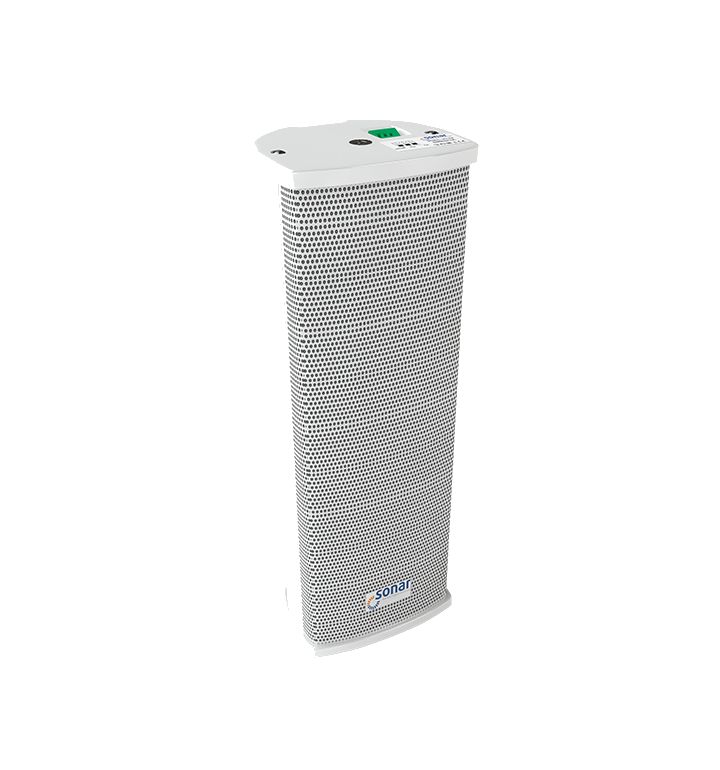

SCS-910колонна для помещений 10 Вт
Номинальная мощность
10/5 Вт
Чувствительность (1 Вт, 1 м)
90±3 дБ
Звуковое давление (1 м)
100±3 дБ
Диапазон частот
170–13000 Гц
Степень защиты
IP30
Габариты (В×Ш×Г)
300×104×86 мм
Максимальное сечение проводов на клеммах
1,5 мм²
Масса
не более 1,5 кг

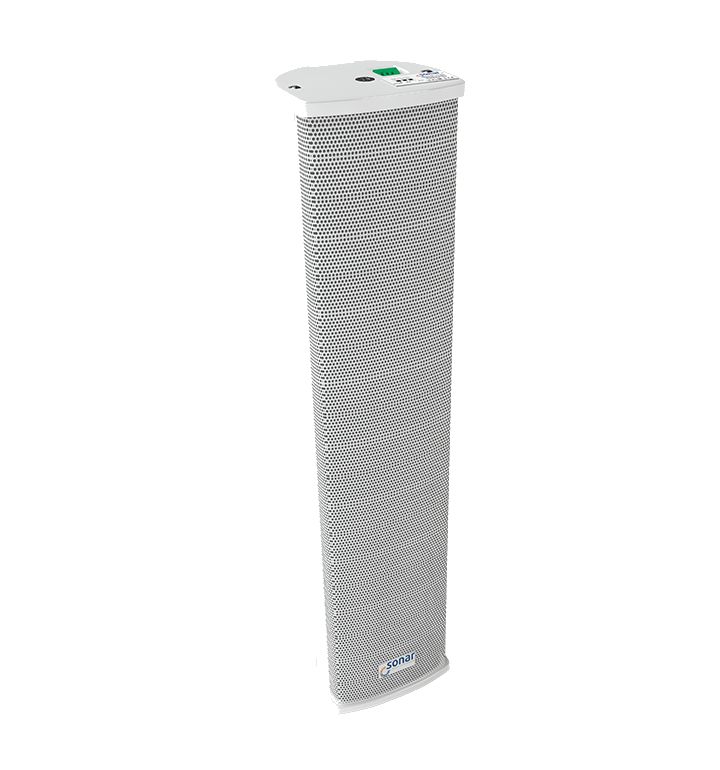

SCS-920колонна для помещений 20 Вт
Номинальная мощность
20/10 Вт
Чувствительность (1 Вт, 1 м)
95±3 дБ
Звуковое давление (1 м)
108±3 дБ
Диапазон частот
220–13000 Гц
Степень защиты
IP30
Габариты (В×Ш×Г)
478×104×86 мм
Максимальное сечение проводов на клеммах
1,5 мм²
Масса
не более 2,1 кг
SCS-930колонна для помещений 30 Вт
Номинальная мощность
30/15 Вт
Чувствительность (1 Вт, 1 м)
95±3 дБ
Звуковое давление (1 м)
110±3 дБ
Диапазон частот
250–13000 Гц
Степень защиты
IP30
Габариты (В×Ш×Г)
656×104×86 мм
Максимальное сечение проводов на клеммах
1,5 мм²
Масса
не более 2,8 кг
SCS-940колонна для помещений 40 Вт
Номинальная мощность
40/20 Вт
Чувствительность (1 Вт, 1 м)
95±3 дБ
Звуковое давление (1 м)
111±3 дБ
Диапазон частот
200–15000 Гц
Степень защиты
IP30
Габариты (В×Ш×Г)
834×104×86 мм
Максимальное сечение проводов на клеммах
1,5 мм²
Масса
не более 3,35 кг
Как это работает и подключается
Предназначены для речевого оповещения о пожаре или других чрезвычайных ситуациях, трансляции служебных сообщений и музыкальной трансляции; подключаются к линии 100 В через встроенный трансформатор с отводом Р/2 (половина мощности) на 8-омный динамик.
SCS-810–840 конструктивно выполнены в металлическом корпусе, рассчитаны на непрерывную эксплуатацию от −40 до +55 °C — уличное/наружное исполнение с IP56.
SCS-910–940 конструктивно выполнены в металлическом корпусе с IP30 — облегчённое исполнение той же линейки мощностей для эксплуатации в помещениях.
Монтаж
SCS-810–840 устанавливаются на стену (или иную вертикальную поверхность) деталями из комплекта монтажных частей через установочные отверстия кронштейна.
У SCS-910–940 максимальное сечение проводов, подключаемых к клеммам, — 1,5 мм².
После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
Проверка работоспособности — на слух, подачей любого речевого сообщения через трансляционный усилитель мощности.
Частые вопросы
Чем отличаются SCS-8xx и SCS-9xx?
Степенью защиты и корпусом: SCS-810–840 — уличное исполнение IP56 в корпусе сечением 151×125 мм, рабочий диапазон −40…+55 °C; SCS-910–940 — исполнение для помещений IP30 в более тонком корпусе 104×86 мм. Номиналы мощности (10/20/30/40 Вт) совпадают, но это разные изделия.
Нюансы и грабли
SCS-8xx (IP56, −40…+55 °C, корпус 151×125 мм в сечении) и SCS-9xx (IP30, корпус 104×86 мм в сечении) при близких номиналах мощности (10/20/30/40 Вт) — это разные по защите и размеру изделия: SCS-9xx для улицы не годится, паспорт указывает только IP30.
Габариты в ряду сильно растут с мощностью (например, SCS-940 — 834 мм по высоте против 300 мм у SCS-910) — предусматривать место монтажа с запасом под старшие модели.
