Sonar SCS-103A-EN / SCS-106A-EN / SCS-110M-EN — огнезащитные громкоговорители

Громкоговорители в металлическом огнезащитном корпусе с керамической колодкой, термопредохранителем и огнестойкой проводкой: линия оповещения цела при огневом повреждении громкоговорителя.

Громкоговорители огнезащитные Sonar SCS-103A-EN, SCS-106A-EN (потолочные), SCS-110M-EN (настенный)

Модели семейства

SCS-103A-EN — потолочныйогнезащитный потолочный громкоговоритель 3 Вт

Номинальная мощность	не более 3 Вт
Чувствительность (1 Вт, 1 м)	92±3 дБ
Уровень звукового давления	98±3 дБ
Диапазон частот	190 Гц – 9 кГц
Угол раскрытия (1/4 кГц)	160°/78°
Входное напряжение	100 В
Степень защиты	IP20
Габариты (Ш×Г)	не более 180×160 мм
Отверстие для монтажа	160 мм
Масса	не более 1,7 кг
Средняя наработка на отказ	не менее 17000 ч
Средний срок службы	10 лет

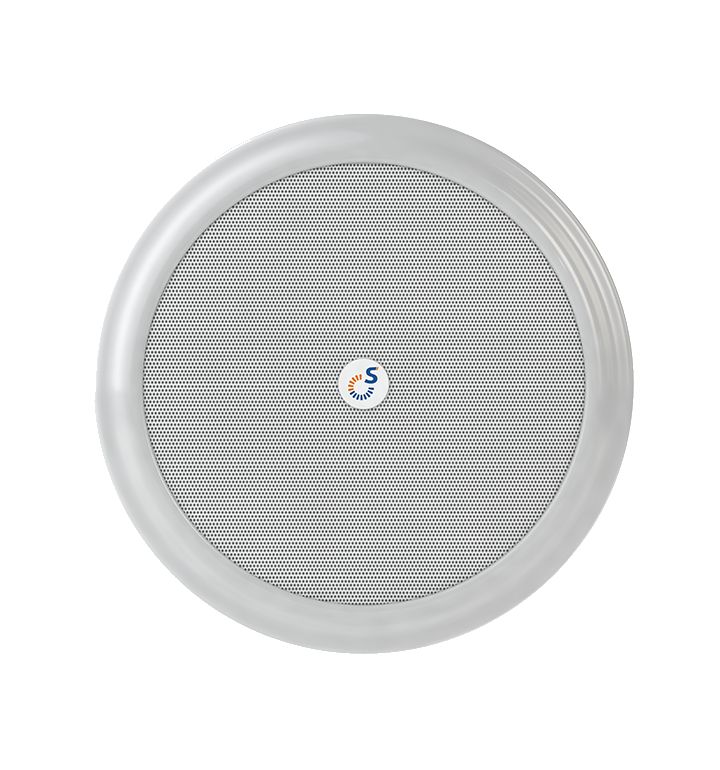

SCS-106A-EN — потолочныйогнезащитный потолочный громкоговоритель 6 Вт

Номинальная мощность	не более 6 Вт
Чувствительность (1 Вт, 1 м)	92±3 дБ
Уровень звукового давления	98±3 дБ
Диапазон частот	190 Гц – 9 кГц
Угол раскрытия (1/4 кГц)	160°/78°
Входное напряжение	100 В
Степень защиты	IP20
Габариты (Ш×Г)	не более 180×160 мм
Отверстие для монтажа	160 мм
Масса	не более 1,7 кг
Средняя наработка на отказ	не менее 17000 ч
Средний срок службы	10 лет

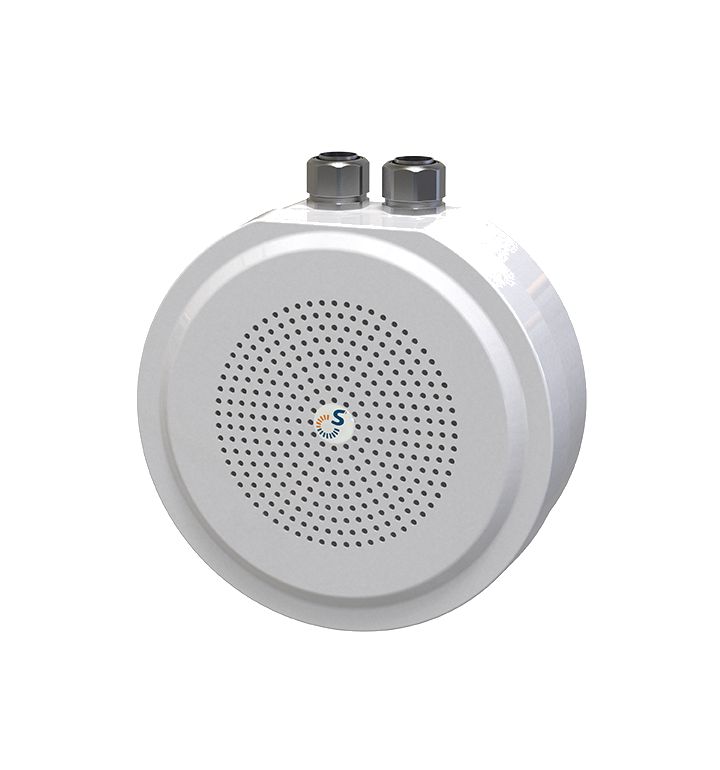

SCS-110M-EN — настенныйогнезащитный настенный громкоговоритель 10 Вт

Номинальная мощность	не более 10 Вт
Уровень звукового давления (1 Вт, 1 м)	91±3 дБ
Максимальный уровень звукового давления	101±3 дБ
Диапазон частот	190 Гц – 9 кГц
Угол раскрытия (1/4 кГц)	180°/56°
Входное напряжение	100 В
Степень защиты	IP32
Габариты (В×Ш×Г)	не более 191×170×67 мм
Масса	не более 1,1 кг
Средняя наработка на отказ	не менее 17000 ч
Средний срок службы	10 лет

Как это работает и подключается

Работают в составе системы оповещения и управления эвакуацией (СОУЭ) SONAR как составная часть комплекса технических средств противопожарной защиты — речевое оповещение о пожаре, трансляция служебных и музыкальных программ.
Металлический огнезащитный корпус с керамической клеммной колодкой, термальным предохранителем и огнестойкой проводкой сохраняет целостность и работоспособность линии оповещения даже при повреждении самого громкоговорителя огнём.
Подведение кабеля трансляционной линии выполняется через две металлические кабельные муфты в металлорукаве диаметром 16 мм.

Монтаж

Потолочные модели (SCS-103A-EN, SCS-106A-EN) можно дополнительно закрепить к несущей конструкции здания резьбовой шпилькой М8 нужной длины (в комплект не входит) — это предотвращает падение громкоговорителя при обрушении потолка при пожаре или другой аварийной ситуации.
Кабель трансляционной линии подводится в металлорукаве диаметром 16 мм через две металлические кабельные муфты громкоговорителя.
Диаметр вырезаемого отверстия для потолочных моделей — 160 мм.

Примеры

Защита линии оповещения при пожаре

Металлический огнезащитный корпус, керамическая клеммная колодка, термальный предохранитель и огнестойкая проводка сохраняют работоспособность линии оповещения, даже если сам громкоговоритель повреждён огнём.

Дополнительное крепление на случай обрушения потолка

Потолочные модели можно дополнительно закрепить к несущей конструкции здания резьбовой шпилькой М8 (в комплект не входит) — это предотвращает падение громкоговорителя при обрушении потолка.

Частые вопросы

Зачем нужен огнезащитный корпус у этих моделей?

Металлический корпус с керамической клеммной колодкой, термопредохранителем и огнестойкой проводкой держит целостность линии оповещения даже если сам громкоговоритель уже повреждён огнём — обычный пластиковый или лёгкий металлический корпус такой гарантии не даёт.

Чем отличаются SCS-103A-EN и SCS-106A-EN?

Только номинальной мощностью — 3 Вт у SCS-103A-EN и 6 Вт у SCS-106A-EN; остальные характеристики (корпус, IP20, габариты, чувствительность, звуковое давление) одинаковые.

Нюансы и грабли

Все три модели этой линейки сняты с производства — актуальность у поставщика уточнять отдельно, паспорта об этом прямо не говорят, это видно только по имени файла документа.
SCS-110M-EN — настенное исполнение (IP32), а SCS-103A-EN/SCS-106A-EN — потолочные (IP20); не путать со «стандартным» SCS-110M без приставки -EN — это разные изделия: у -EN корпус огнезащитный, с керамической колодкой и термопредохранителем.
