Рубеж · система двусторонней голосовой связи для СОУЭ (контроллер, диспетчерский пульт, вызывные панели)
SONAR SFB — двусторонняя голосовая связь: контроллер, диспетчерский пульт и вызывные панели
Три устройства одной системы: контроллер SFB-120 коммутирует до 120 вызывных панелей SFB-VP на путях эвакуации, а диспетчер отвечает и слышит вызов с сенсорного пульта SFB-UP.
Модели семейства
Sonar SFB-120 — контроллер системы обратной связиосновное коммутирующее устройство: связывает SFB-VP и SFB-UP, питает панели, следит за резервом
| Питание | сеть 120–260 В, 47–63 Гц; резерв постоянного тока 22–29 В |
| Потребление (без панелей) | не более 9 Вт в дежурном режиме, 14 Вт в тревожном, пиково до 24 Вт при сервисных операциях |
| Потребление (120 панелей) | не более 30 Вт в дежурном режиме, 50 Вт в тревожном |
| Заряд резервных АКБ | не более 1,25 А |
| Интерфейс DAP2 | до 1000 м на линию, до 20 вызывных панелей на порт, до 120 панелей всего |
| Доп. оборудование 24 В | выход не более 2 А |
| Габариты/масса | 90×485×223 мм / не более 3,7 кг |
| Степень защиты | IP20 по ГОСТ 14254-2015 |

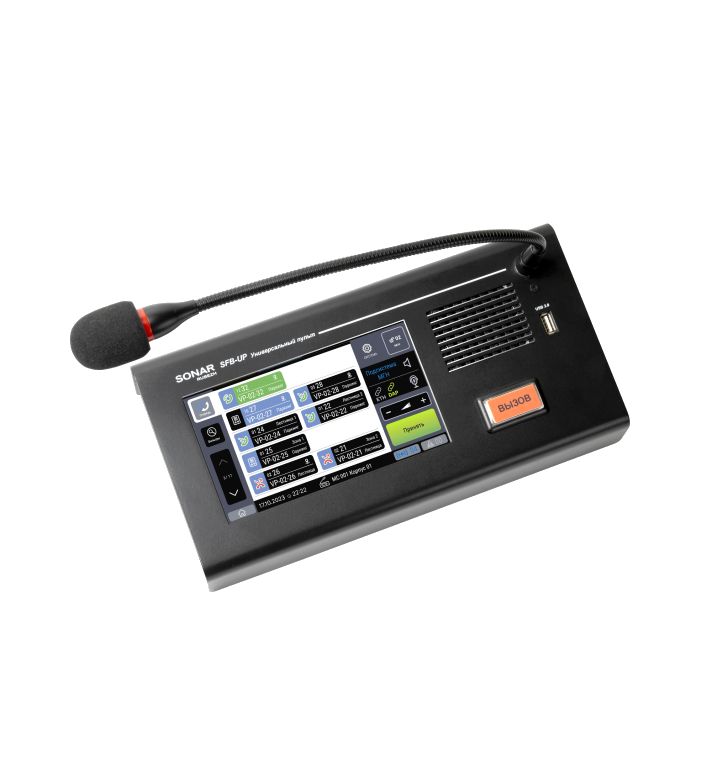

Sonar SFB-UP — пульт универсальныйдиспетчерский пульт с сенсорным экраном, микрофоном и динамиком
| Питание | постоянный ток 22–29 В |
| Потребление | не более 9 Вт в дежурном режиме, 14 Вт в тревожном |
| Интерфейс DAP2 | до 500 м, до 20 вызывных панелей на порт DAP IN |
| Экран | сенсорный LCD 7" |
| Габариты/масса | 66×302×150 мм / не более 1,5 кг (без микрофона) |
| Степень защиты | IP20 по ГОСТ 14254-2015 |

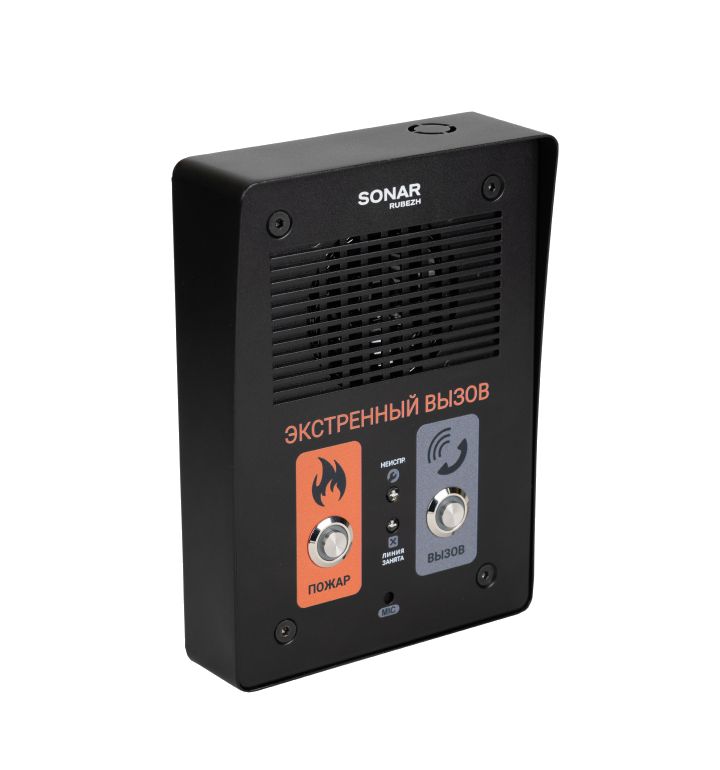

Sonar SFB-VP исп.01 — вызывная панельвстраиваемое или накладное крепление
| Питание | по кабелю DAP2, отдельный источник не нужен |
| Потребление | не более 0,17 Вт в дежурном режиме, 0,7 Вт при вызове/разговоре |
| Габариты/масса | 175×125×45 мм / не более 0,9 кг |
| Выходное реле | 0,5 А/125 В переменного тока; 1 А/30 В или 0,3 А/60 В постоянного |
| Адресация | DIP-переключатели, адреса 1–20 |

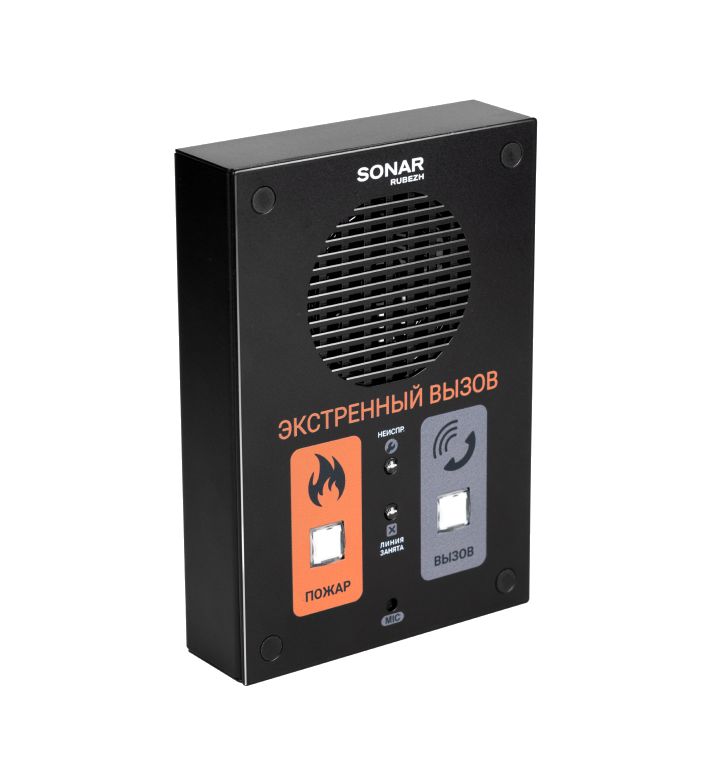

Sonar SFB-VP исп.02 — вызывная панельтолько накладное крепление, компактнее исп.01
| Питание | по кабелю DAP2, отдельный источник не нужен |
| Потребление | не более 0,17 Вт в дежурном режиме, 0,7 Вт при вызове/разговоре |
| Габариты/масса | 162×112×35 мм / не более 0,7 кг |
| Выходное реле | 0,5 А/125 В переменного тока; 1 А/30 В или 0,3 А/60 В постоянного |
| Адресация | DIP-переключатели, адреса 1–20 |
Как это работает и подключается
- Контроллер SFB-120 — основной узел системы: передаёт команды управления и аудиосигналы между вызывными панелями SFB-VP и пультом SFB-UP по линиям DAP2, обеспечивает панели электропитанием по этому же кабелю, автоматически контролирует и переключает вводы электропитания (сеть/резерв), поддерживает заряд внешних АКБ.
- Пульт SFB-UP — диспетчерское устройство индикации и управления вызовами: сенсорный дисплей и аппаратная кнопка ВЫЗОВ, встроенные микрофон/динамик, разъём гарнитуры, ведение журнала событий (вызовы и неисправности), контроль неисправностей линий связи.
- Вызывные панели SFB-VP — абонентские устройства на путях эвакуации: кнопка «ПОЖАР» (вызов диспетчера СОУЭ) и кнопка «ВЫЗОВ» (диспетчер МГН/ОТС), обе совмещены с индикацией; передают и принимают речь через встроенные микрофон и динамик; получают питание и адрес по общему кабелю DAP2.
- Адрес каждой панели SFB-VP задаётся DIP-переключателями (таблица на 20 адресов); на последней панели линии включается перемычка терминального резистора для устранения отражений сигнала.
- Ряд функций контроллера и пульта на момент выпуска паспорта заявлен, но не реализован в текущей версии ПО: дискретные входы контроллера, аудиовход/выход контроллера, дискретные выходы пульта, разъёмы DAP IN/OUT пульта, RS-485 контроллера — производитель обещает их в последующих версиях. Исключения: дискретный выход «Неисправность» контроллера уже работает, а дискретный вход пульта частично работает — принимает сигнал неисправности от внешнего резервируемого источника питания.
Монтаж
- Кабель DAP2 — UTP Cat.5e, 4 пары 24AWG, сечение жилы не менее 0,2 мм², разъёмы 8P8C по EIA/TIA-568B; длина линии от контроллера — не более 1000 м, от пульта — не более 500 м; не более 20 вызывных панелей на один порт DAP2. При этом паспорт самих панелей SFB-VP отдельно ограничивает длину их кабеля DAP2 в 500 м — на практике эта величина, а не 1000 м от контроллера, и есть предел длины линии до самой удалённой панели.
- Контроллер SFB-120 запрещается эксплуатировать без заземления — риск поражения током и некорректной работы; заземляющая клемма подключается к контуру защитного заземления (PE), нулевой рабочий провод (N) для этого не использовать.
- Пульт SFB-UP не размещать рядом с источниками громкой речи (радио, телевизор и аналогичные) — их работа ухудшает обработку речевых данных пультом.
- На каждой линии DAP2 терминальный резистор (перемычка) включается только на последней вызывной панели линии — на остальных панелях быть выключенным.
- Контроллер SFB-120 монтируется в металлическом корпусе 19'' RACK высотой 2U. Пульт SFB-UP — настольный, в металлическом корпусе с опорной ножкой, а не в стойку. Панели SFB-VP — встраиваемые или накладные, в зависимости от исполнения.
Примеры
Диспетчерский пост
Пульт SFB-UP: сенсорный LCD-дисплей 7", встроенные микрофон и динамик, аппаратная кнопка ВЫЗОВ, разъём для гарнитуры и USB для сервисных задач; ведёт журнал вызовов и неисправностей.
Панели на путях эвакуации
SFB-VP исп.01 (встраиваемая или накладная) или исп.02 (только накладная) — кнопка «ПОЖАР» для вызова диспетчера СОУЭ и кнопка «ВЫЗОВ» для диспетчера МГН/ОТС, обе совмещены с индикацией.
Крупный объект с несколькими линиями
Контроллер SFB-120 обслуживает до 120 вызывных панелей через несколько портов DAP2 (по 20 панелей на порт, кабель до 1000 м), обеспечивает панели питанием и заряжает внешние АКБ резерва.
Частые вопросы
Из каких устройств состоит система SFB и как они связаны?
Контроллер Sonar SFB-120 — центральный коммутатор; к нему по кабелю DAP2 подключаются вызывные панели Sonar SFB-VP (абонентские устройства на путях эвакуации) и пульт Sonar SFB-UP (рабочее место диспетчера с сенсорным экраном).
Сколько вызывных панелей можно подключить?
До 20 панелей на один порт DAP2 и до 120 панелей на контроллер SFB-120 в целом. Паспорт пульта отдельно указывает лимит «до 20 панелей на порт DAP IN» — но в разделе про разъёмы задней панели тот же паспорт помечает порты DAP IN/OUT пульта как нереализованную в текущей версии ПО функцию. На практике панели подключать через контроллер, а не через пульт.
Чем SFB-VP исп.01 отличается от исп.02?
Исп.01 крупнее (175×125×45 мм, 0,9 кг) и монтируется встраиваемо или накладно; исп.02 компактнее (162×112×35 мм, 0,7 кг) и только накладного монтажа. Электрически и функционально панели одинаковы.
Нюансы и грабли
- Программируемые дискретные выходы контроллера SFB-120 (кроме сигнала «Неисправность») и пульта SFB-UP, аудиовход/выход контроллера, разъёмы DAP IN/OUT на пульте и RS-485 контроллера — заявлены в паспорте, но в текущей версии ПО не работают. Дискретный вход пульта тоже реализован не полностью — работает только приём сигнала «неисправность внешнего ТС» от резервируемого источника питания. Закладывать остальные из этих функций в проект сейчас нельзя.
- SFB-120 заряжает внешние АКБ, но сам не является полноценным ИВЭПР — ёмкость и число банок АКБ рассчитываются отдельно, под указанное потребление (30/50 Вт при 120 панелях), а пиковые 24 Вт при сервисных операциях в расчёт резерва не включаются по прямому указанию паспорта.
- SFB-VP исп.01 и исп.02 — разные корпуса и способы крепления: исп.01 можно встроить или установить накладно, исп.02 — только накладно; путать их при заказе под готовый вырез в стене не стоит.
- Максимум панелей ограничен и по порту (20 шт.), и по контроллеру в целом (120 шт.) — при проектировании крупного объекта распределять панели по нескольким портам DAP2, а не заводить все на один.
- Паспорт контроллера допускает линию DAP2 до 1000 м, но паспорт самих панелей SFB-VP ограничивает их собственный кабель DAP2 в 500 м — расчётную длину трассы вести по меньшему из двух значений, не только по спецификации контроллера.
Документация
- Sonar SFB-120 — Контроллер системы обратной связи, Паспорт, SSI104 00 000-40, ред. 7, ООО «Рубеж» (изготовлено по заказу, производство ООО «Калибр»)
- Sonar SFB-UP — Пульт универсальный, Паспорт, SI109 00 000, ред. 5
- Sonar SFB-VP исп.01/исп.02 — Панели вызывные, Паспорт, ред. 8
- Sonar SFB-VP исп.02 — тот же паспорт, более ранняя ред. 7 (дублирует содержание)
