Рубеж · SFP-модули (оптические трансиверы) для сетевого коммутатора СОУЭ
Sonar SFP-1,25G — оптические SFP-трансиверы для коммутатора SNSO-0208
Многомодовый и одномодовый SFP-модуль подключают волоконно-оптический кабель к коммутатору Sonar SNSO-0208 в системе оповещения; горячая замена, диагностика DDM.
Модели семейства
Sonar SFP-1,25G-Mx2 (многомодовый)SFP-модуль для многомодового оптического кабеля.
| Разъём | LC (дуплексный), форм-фактор SFP, поддержка горячей замены (Hot Plug) |
| Максимальная длина кабеля | 550 м |
| Длина волны | 850 нм |
| Скорость передачи | 1,25 Гбит/с |
| Напряжение питания | 3,3 В |
| Потребляемая мощность | не более 1 Вт |
| Диагностика | цифровая диагностика DDM по стандарту MSA SFF-8472 |
| Габариты | 13×13,7×58 мм |
| Масса | не более 0,04 кг |

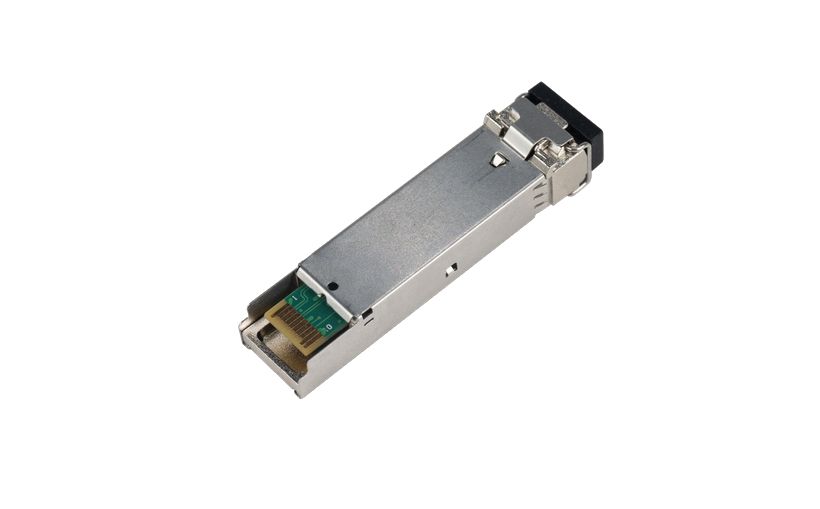

Sonar SFP-1,25G-Sx2 (одномодовый)SFP-модуль для одномодового оптического кабеля.
| Разъём | LC (дуплексный), форм-фактор SFP, поддержка горячей замены (Hot Plug) |
| Максимальная длина кабеля | 20000 м |
| Длина волны | 1310 нм |
| Скорость передачи | 1,25 Гбит/с |
| Напряжение питания | 3,3 В |
| Потребляемая мощность | не более 0,8 Вт |
| Диагностика | цифровая диагностика DDM по стандарту MSA SFF-8472 |
| Габариты | 13×13,7×58 мм |
| Масса | не более 0,04 кг |
Как это работает и подключается
- SFP-модуль подключает волоконно-оптический кабель к сетевому коммутатору Sonar SNSO-0208 в составе системы оповещения и управления эвакуацией.
- Поддерживает горячую замену (Hot Plug) — модуль можно менять без выключения коммутатора.
- Совместим со стандартами Gigabit Ethernet и Fibre Channel FC-PI-2.
- Оснащён функцией цифровой диагностики DDM (Digital Diagnostics Monitoring) по стандарту MSA SFF-8472 для мониторинга состояния модуля.
Монтаж
- Многомодовый и одномодовый модуль не взаимозаменяемы — выбирать под тип уложенного оптического кабеля: многомодовый Mx2 (до 550 м, 850 нм) или одномодовый Sx2 (до 20000 м, 1310 нм).
- Эксплуатация только в закрытых помещениях при температуре от 0 до плюс 40 °C и влажности до 93% без образования конденсата.
- Разъём LC дуплексный — оба волокна (передача и приём) заходят в один модуль.
Примеры
Подключение коммутатора SNSO-0208 внутри здания
Многомодовый Mx2 держит соединение до 550 м на длине волны 850 нм — для линий внутри одного здания.
Связь между корпусами на большом расстоянии
Одномодовый Sx2 держит соединение до 20000 м на длине волны 1310 нм — для линий между зданиями.
Частые вопросы
Можно ли заменить модуль без выключения коммутатора?
Да, модуль поддерживает горячую замену (Hot Plug).
Чем отличаются Mx2 и Sx2?
Mx2 — многомодовый модуль на кабель до 550 м (850 нм), Sx2 — одномодовый на кабель до 20000 м (1310 нм); оба — SFP, LC-разъём, 1,25 Гбит/с.
Нюансы и грабли
- Перепутанный тип модуля (многомодовый на одномодовом кабеле или наоборот) не даст рабочего линка — сверяться с длиной волны и длиной трассы перед монтажом.
- Модуль соответствует стандарту RoHS6 и рассчитан на непрерывную эксплуатацию только в закрытых помещениях.
