Рубеж · громкоговоритель рупорный
Sonar SHS — рупорные громкоговорители 10–100 Вт
Металлические рупорные громкоговорители линии 100 В для речевого оповещения на улице и в производственных помещениях: от 10 до 100 Вт, степень защиты IP56.
Модели семейства
SHS-10TAрупорный громкоговоритель 10 Вт
| Номинальная мощность | 10/5/2,5 Вт |
| Чувствительность (1 Вт, 1 м) | 105±3 дБ |
| Звуковое давление (1 м) | 115±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 350–7000 Гц |
| Степень защиты | IP56 |
| Масса | не более 1,4 кг |
| Температурный диапазон | от −40 до +55 °C |

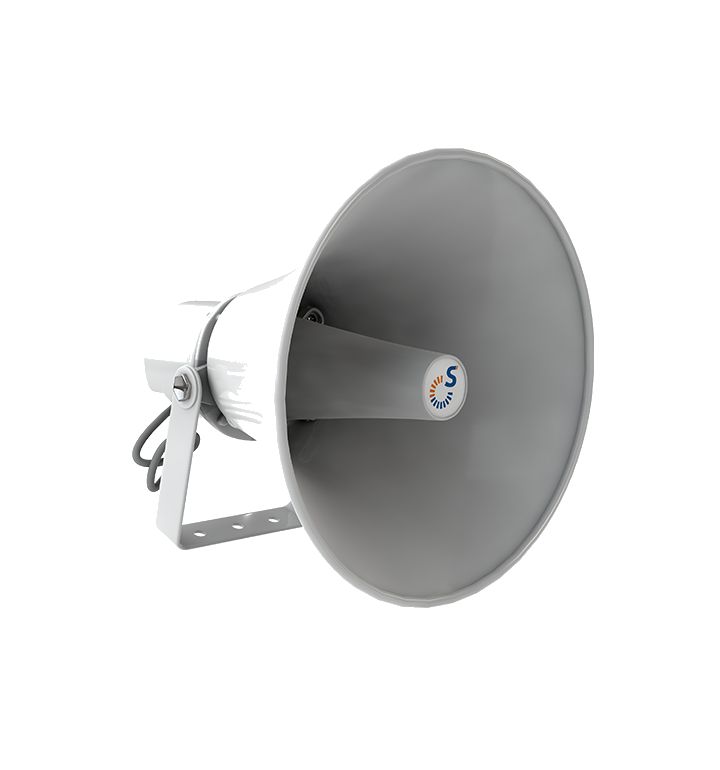

SHS-20TAрупорный громкоговоритель 20 Вт
| Номинальная мощность | 20/10 Вт |
| Чувствительность (1 Вт, 1 м) | 105±3 дБ |
| Звуковое давление (1 м) | 117±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 350–8000 Гц |
| Степень защиты | IP56 |
| Масса | не более 2 кг |
| Температурный диапазон | от −40 до +55 °C |

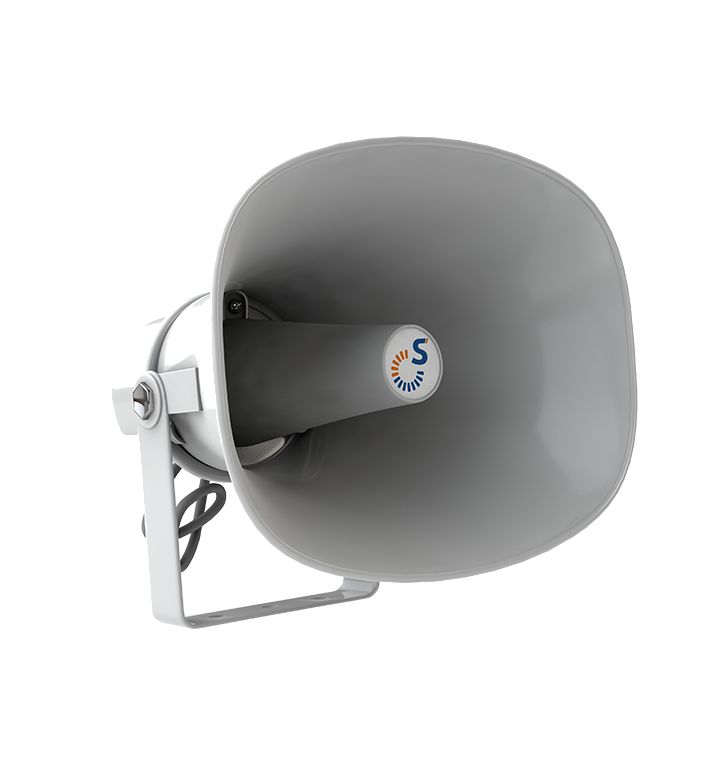

SHS-15Tрупорный громкоговоритель 15 Вт
| Номинальная мощность | 15/10/5 Вт |
| Чувствительность (1 Вт, 1 м) | 104±3 дБ |
| Звуковое давление (1 м) | 116±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 400–7000 Гц |
| Степень защиты | IP56 |
| Масса | не более 1,4 кг |
| Температурный диапазон | от −40 до +55 °C |

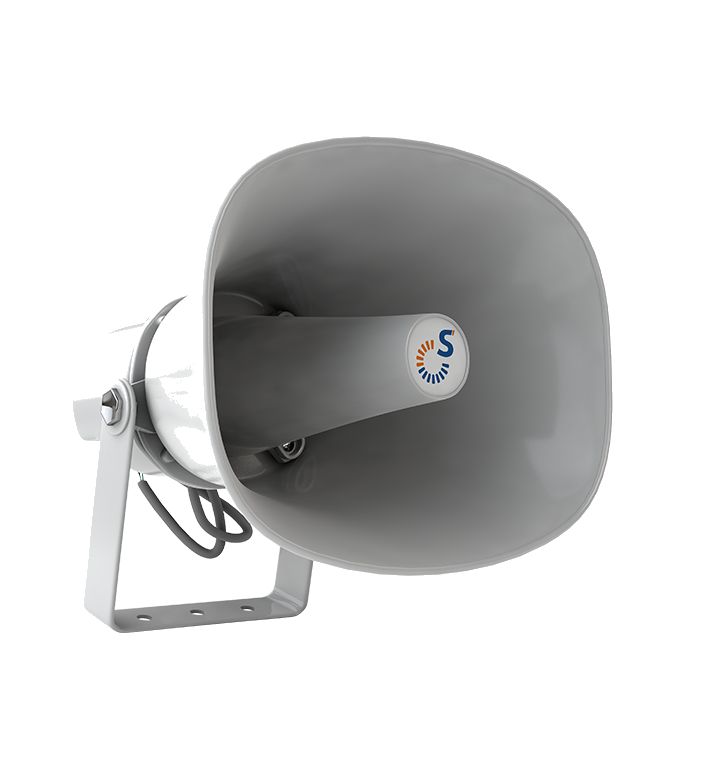

SHS-30Tрупорный громкоговоритель 30 Вт
| Номинальная мощность | 30/15 Вт |
| Чувствительность (1 Вт, 1 м) | 104±3 дБ |
| Звуковое давление (1 м) | 119±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 400–6000 Гц |
| Степень защиты | IP56 |
| Масса | не более 2,8 кг |
| Температурный диапазон | от −40 до +55 °C |

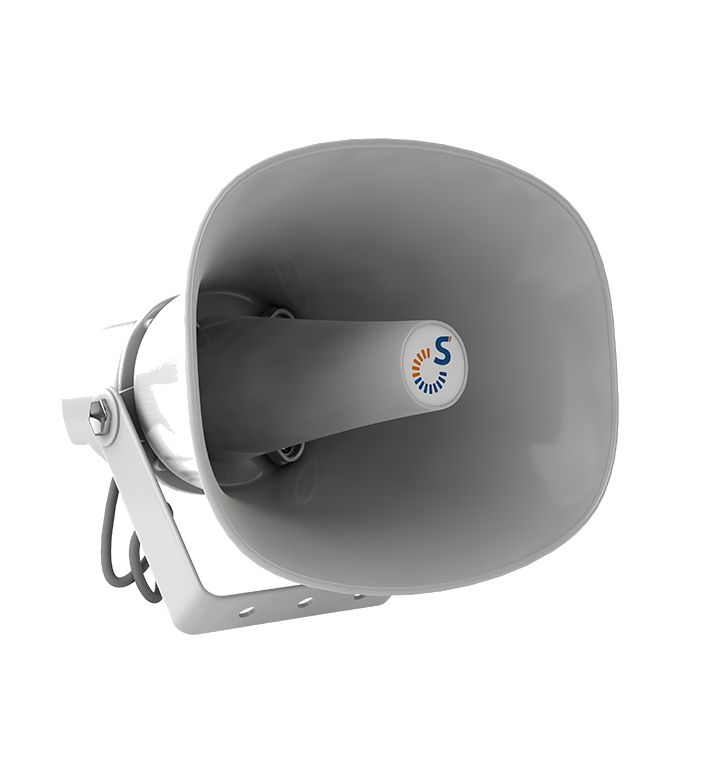

SHS-50Tрупорный громкоговоритель 50 Вт
| Номинальная мощность | 50/25 Вт |
| Чувствительность (1 Вт, 1 м) | 104±3 дБ |
| Звуковое давление (1 м) | 121±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 400–6000 Гц |
| Степень защиты | IP56 |
| Масса | не более 3,9 кг |
| Температурный диапазон | от −40 до +55 °C |

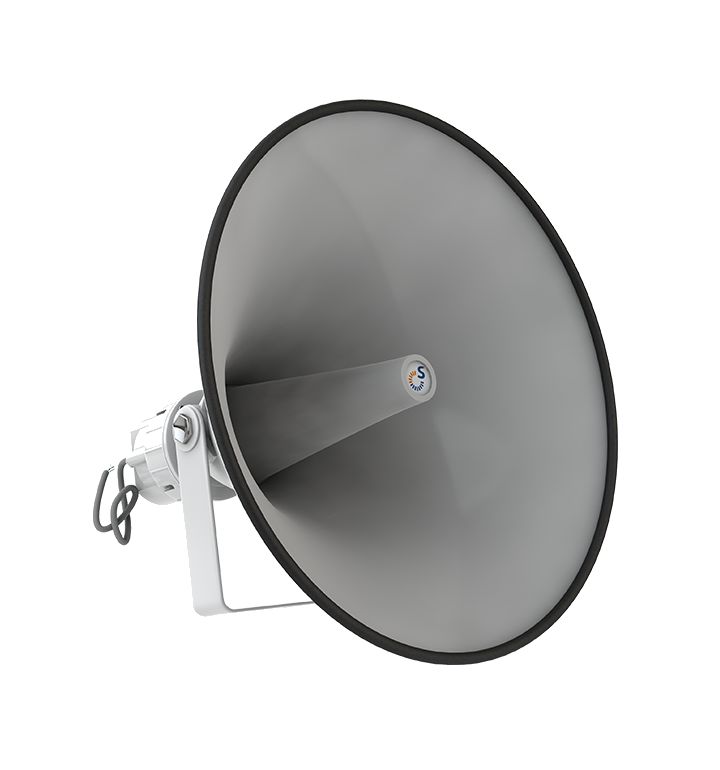

SHS-100TAрупорный громкоговоритель 100 Вт
| Номинальная мощность | 100/50 Вт |
| Чувствительность (1 Вт, 1 м) | 114±3 дБ |
| Звуковое давление (1 м) | 134±3 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 160–8000 Гц |
| Степень защиты | IP56 |
| Масса | не более 5,1 кг |
| Температурный диапазон | от −40 до +55 °C |
| Средний срок службы | 10 лет |
Как это работает и подключается
- Предназначены для речевого оповещения о пожаре или других чрезвычайных ситуациях, трансляции служебных сообщений и музыкальной трансляции.
- Конструктивно выполнены в металлическом корпусе; подключаются к линии 100 В через встроенный трансформатор с отводами Р и Р/2 (половина мощности, у SHS-10TA/SHS-15T есть и Р/4) на 8-омный динамик.
Монтаж
- Устанавливаются на стену (или иную вертикальную поверхность) через установочные отверстия кронштейна; крепёжные элементы в комплект поставки не входят.
- Угол наклона громкоговорителя выставляется не менее 10°, фиксирующие гайки кронштейна затягиваются гаечным ключом на 13 (по данным SHS-100TA).
- После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
- Проверка работоспособности — на слух, подачей любого речевого сообщения через трансляционный усилитель мощности.
- Обслуживание не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью и кисточкой, проверка качества подключения выводов к линии.
Примеры
Наклонная установка на кронштейне
SHS-100TA крепится на стену через отверстия кронштейна, угол наклона выставляется не менее 10° перед затяжкой фиксирующих гаек ключом на 13.
Частые вопросы
В чём разница между SHS-10TA/20TA и SHS-15T/30T/50T?
Это две отдельные линейки в одном паспорте каждая: 10TA/20TA — 10 и 20 Вт (диапазон частот 350–7000/8000 Гц), 15T/30T/50T — 15, 30 и 50 Вт (диапазон частот 400–7000/6000 Гц). Корпус, IP56 и рабочий диапазон температур (−40…+55 °C) у всех одинаковые.
Можно ли ставить SHS на улице?
Да, все модели SHS — IP56 и рассчитаны на непрерывную эксплуатацию при температуре от −40 до +55 °C, это уличное/наружное исполнение.
Нюансы и грабли
- При установке на высоте нужно соблюдать правила работы на высоте — паспорта прямо это оговаривают.
- Модели различаются мощностью и звуковым давлением при внешне похожей рупорной форме — сверять мощность и диапазон частот конкретной модели перед заказом, не полагаться только на габаритный ряд.
Документация
- Рубеж — Sonar SHS-100TA, Громкоговоритель рупорный, Паспорт, ред. 1
- Рубеж — Sonar SHS-10TA, SHS-20TA, Громкоговорители рупорные, Паспорт, ред. 1
- Рубеж — Sonar SHS-15T, SHS-30T, SHS-50T, Громкоговорители рупорные, Паспорт, ред. 1
