Sonar SNA-8521 — IP-система обратной связи: контроллер, вызывные панели, распределитель и мастер-станция
Контроллер SNA-8521A по Ethernet собирает вызовы с панелей SNA-8521C/CR (до 16 шт., напрямую или через SNA-8521G), диспетчер слышит вызов и отвечает с мастер-станции SNA-8502.
Модели семейства
Sonar SNA-8521A — сетевой контроллеросновное коммутирующее устройство между вызывными панелями и серверным ПО SNA-8500
| Питание | 24 В / 0,12 А, потребление 2,9 Вт |
| Подключение панелей | напрямую или через распределители SNA-8521G, кабель UTP CAT 5E |
| Макс. число панелей | 16 |
| Встроенный усилитель | 2×10 Вт |
| Аудио | кодеки MP3 (16–192 кбит/с) / PCM (22,050–44,1 кГц, 16 бит), диапазон 20 Гц–16 кГц, сигнал/шум ≥90 дБ, задержка ≤30 мс |
| Сеть | TCP, UDP, ARP, ICMP, IGMP, 10/100 Мбит/с |
| Габариты/масса | 483×44×220 мм / нетто 2,8 кг, брутто 3,1 кг |
| Класс электробезопасности | 1 (ГОСТ 12.2.007.0-75) |
| Температура эксплуатации | 0…+40 °C, влажность до 93 % |

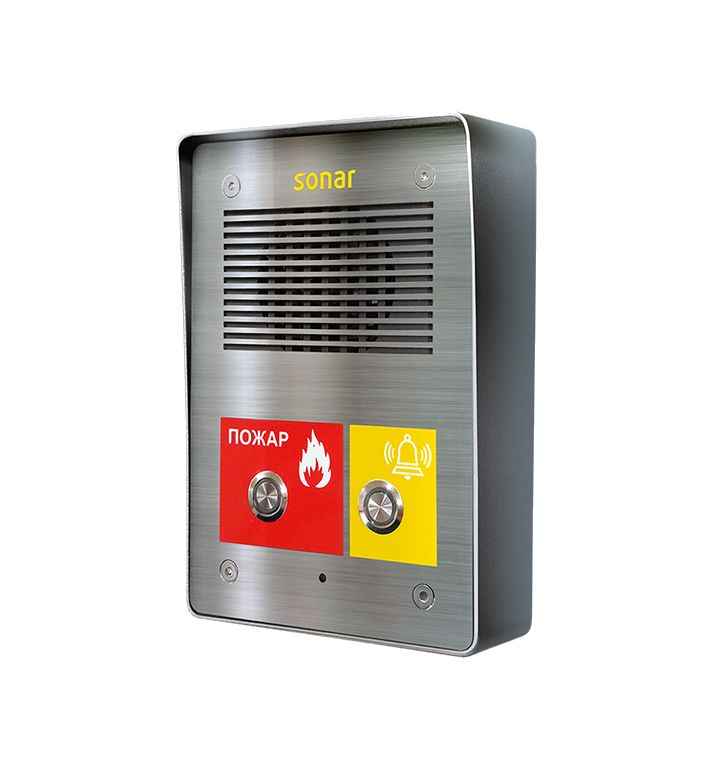

Sonar SNA-8521C — вызывная панельконечное устройство связи с диспетчером, встраиваемое или накладное крепление
| Питание | 24 В / 0,1 А от контроллера или распределителя, потребление 1–3 Вт |
| Материал лицевой панели | нержавеющая сталь |
| Функции | приём и передача речи в полном дуплексе, индикация режимов работы |
| Подключение | розетка 8P8C (RJ45) «IN» к контроллеру или распределителю, кабель UTP-5 |
| Габариты | 171×121×32 мм (встраиваемая), 173×123×44 мм (с накладным кожухом) |
| Масса | нетто 1 кг, брутто 1,1 кг |
| Класс электробезопасности | 1 (ГОСТ 12.2.007.0-75) |
| Температура эксплуатации | 0…+40 °C, влажность до 93 % |
Sonar SNA-8521CR — вызывная панель с релето же, что SNA-8521C, плюс выходное реле с таймером для доп. оборудования
| Питание | 24 В / 0,1 А от контроллера или распределителя, потребление 1–3 Вт |
| Материал лицевой панели | нержавеющая сталь |
| Функции | приём/передача речи в полном дуплексе, индикация, управление доп. оборудованием — запуск реле с таймером 4 с по кнопке «сервис» |
| Выход реле | нормально разомкнутый, с таймером 4 с |
| Габариты | 171×121×32 мм (встраиваемая), 173×123×44 мм (с накладным кожухом) |
| Масса | нетто 1 кг, брутто 1,1 кг |
| Класс электробезопасности | 1 (ГОСТ 12.2.007.0-75) |
| Температура эксплуатации | 0…+40 °C, влажность до 93 % |
Sonar SNA-8521G — распределительустройство ветвления и подпитки для группы вызывных панелей
| Питание | 24 В / 0,25 А, потребление не более 6 Вт |
| Порты для панелей | 6 |
| Порт к контроллеру | 1 |
| Макс. панелей на распределитель | 6 |
| Макс. распределителей на контроллер | 3 (до 16 панелей через распределители суммарно) |
| Форм-фактор | 19'' RACK, 1U, металлический корпус (ГОСТ 28601.2-90) |
| Габариты/масса | 483×44×220 мм / нетто 2,9 кг, брутто 3,2 кг |
| Температура эксплуатации | 0…+40 °C, влажность до 93 % при 25 °C |

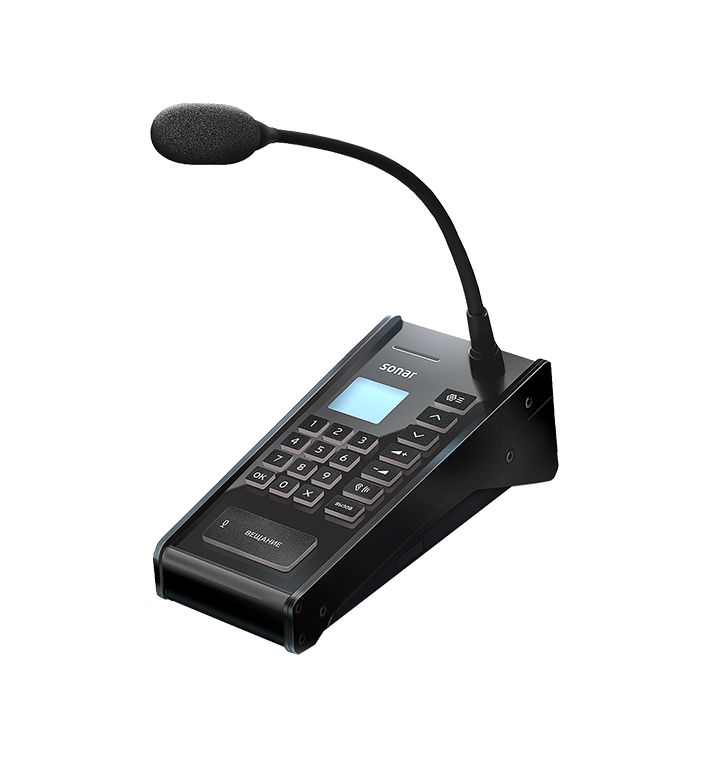

Sonar SNA-8502 / SNA-8502-EX — мастер-станция и модуль расширениядиспетчерская консоль оператора с LCD и кнопками; модуль расширения — пассивная приставка на 8 кнопок
| Питание мастер-станции | 24 В / 0,25 А, потребление не более 6 Вт |
| Питание модуля расширения | от мастер-станции по шлейфу, потребление не более 5 Вт |
| Подключение к сети | LAN, UTP-5e и выше, RJ-45 |
| Разъёмы мастер-станции | аудиовход TRS 3,5 мм, аудиовыход TRS 3,5 мм на внешний усилитель, RJ-45 сеть, разъём модуля расширения |
| Экран | TFT 1,8", 128×160 |
| Аудио | кодеки MP3 (16–192 кбит/с) / PCM (22,050–44,1 кГц, 16 бит), диапазон 20 Гц–16 кГц, сигнал/шум ≥90 дБ |
| Задержка аудио | ≤100 мс при вещании, ≤30 мс при внутренней связи |
| Корпус | металлический с пластиковой панелью |
| Габариты | 242×121×64 мм |
| Масса мастер-станции | нетто 0,9 кг, брутто 1,05 кг |
| Масса модуля расширения | нетто 0,6 кг, брутто 0,75 кг |
| Класс электробезопасности | 1 (ГОСТ 12.2.007.0-75) |
| Температура эксплуатации | 0…+40 °C, влажность до 93 % |
Как это работает и подключается
- Контроллер SNA-8521A — центральный узел системы: питает и коммутирует сигналы между вызывными панелями SNA-8521C/CR и серверным ПО Sonar SNA-8500, принимает и передаёт данные по IP-протоколу, воспроизводит аудио через линейный выход, принимает и передаёт управляющие сигналы от внешних устройств через сухие контакты.
- Вызывные панели SNA-8521C/CR — конечные абонентские устройства: приём и передача речи в полном дуплексе, индикация режима работы; подключаются к контроллеру напрямую или через распределитель по кабелю UTP CAT 5E, питаются по этому же кабелю. SNA-8521CR дополнительно управляет внешним оборудованием: активация вызова кнопкой «сервис» запускает выходное реле с таймером 4 с.
- Распределитель SNA-8521G — устройство ветвления: принимает сигналы и питание от контроллера SNA-8521A и раздаёт их на до 6 подключённых панелей; индицирует питание устройства и состояние подключённых линий панелей.
- Мастер-станция SNA-8502 — рабочее место дежурного оператора: принимает входящие вызовы с панелей, совершает исходящие вызовы, обеспечивает вещание через громкоговорители выбранных панелей и прослушивание обстановки через их микрофоны, управляет трансляцией с контроллеров IP-системы громкоговорящей связи; также может работать как микрофонная консоль оператора служебной трансляции. Подключается к системе по локальной сети (LAN), а не напрямую к контроллеру SNA-8521A.
- Модуль расширения SNA-8502-EX — пассивная приставка к мастер-станции с восемью программируемыми кнопками: быстрый вызов всех панелей заданного контроллера (или группы контроллеров) либо быстрый набор зоны трансляции; питается от мастер-станции по восьмижильному шлейфу, самостоятельно к сети не подключается.
Монтаж
- Контроллер SNA-8521A и распределитель SNA-8521G — металлический корпус высотой 1U по ГОСТ 28601.2-90 (МЭК 297), крепёжные отверстия монтажных уголков с шагом 1,75 дюйма (44,45 мм) по ГОСТ 28601.1 — монтаж в стандартную 19-дюймовую стойку.
- Вызывные панели SNA-8521C/CR — металлический корпус, два варианта установки: встраиваемая (171×121×32 мм) или накладная, с добавленным накладным кожухом (173×123×44 мм).
- Панели подключаются к контроллеру или распределителю кабелем UTP-5 через розетку «IN» 8P8C (RJ45).
- Мастер-станция подключается к системе через LAN по кабелю UTP-5e или выше; коннекторы обжимать по стандарту TIA/EIA-568B.
- К одному распределителю SNA-8521G — не более 6 панелей; к одному контроллеру напрямую или через распределители — не более 16 панелей всего, при этом через распределители допускается не более 3 штук на контроллер.
Примеры
Экстренная связь с диспетчером
Вызывная панель SNA-8521C/CR передаёт и принимает речь в полном дуплексе; контроллер SNA-8521A коммутирует сигнал и питание между панелью и мастер-станцией диспетчера.
Управление доп. оборудованием по вызову
SNA-8521CR активацией вызова кнопкой «сервис» запускает выходное реле с таймером 4 сек — например, разблокировку двери на путях эвакуации.
Ветвление линии на большое число панелей
Распределитель SNA-8521G принимает до 6 панелей на свои порты и передаёт их сигналы и питание в контроллер SNA-8521A; до 3 распределителей на один контроллер — до 16 панелей всего через распределители.
Частые вопросы
Из чего состоит система SNA-8521 и как связаны устройства?
Контроллер Sonar SNA-8521A — центральный узел; к нему напрямую или через распределители SNA-8521G подключаются вызывные панели SNA-8521C/CR (конечные абонентские устройства); диспетчер работает с мастер-станцией SNA-8502, подключённой к системе по локальной сети.
Сколько вызывных панелей можно подключить к одному контроллеру?
Не более 16 — независимо от способа подключения. Через распределители SNA-8521G это же ограничение сочетается с лимитом «не более 3 распределителей на контроллер» (по 6 панелей на распределитель).
Чем SNA-8521CR отличается от SNA-8521C?
У SNA-8521CR есть дополнительная функция управления внешним оборудованием: активация вызова кнопкой «сервис» запускает нормально разомкнутое выходное реле с таймером 4 секунды. У SNA-8521C такой функции нет, остальные характеристики (питание, габариты, материал) совпадают.
Нюансы и грабли
- У SNA-8521C и SNA-8521CR внешне схожие панели, но только SNA-8521CR управляет дополнительным оборудованием (реле с таймером 4 с по кнопке «сервис») — путать модели при заказе под задачу с внешней автоматикой не стоит.
- Лимит «не более 16 панелей на контроллер» действует и при прямом подключении, и при подключении через распределители — но через распределители дополнительно ограничено «не более 3 распределителей на контроллер» (по 6 панелей на распределитель), и общий предел всё равно 16 панелей на контроллер.
- Мастер-станция SNA-8502 подключается к системе по LAN, а не по кабелю UTP CAT 5E контроллера — это отдельная сетевая точка подключения, а не продолжение линии панелей.
Документация
- Рубеж — Sonar SNA-8521A, Сетевой контроллер, Руководство по эксплуатации (паспорт) R2.0209.0401-03
- Рубеж — Sonar SNA-8521C, Вызывная панель, Руководство по эксплуатации (паспорт) R2.0209.0101-03
- Рубеж — Sonar SNA-8521CR, Вызывная панель, Руководство по эксплуатации (паспорт) R2.0209.0102-01
- Рубеж — Sonar SNA-8521G, Распределитель, Руководство по эксплуатации (паспорт) R2.0209.0501-02
- Рубеж — Sonar SNA-8502 / SNA-8502-EX, Мастер станция / Модуль расширения мастер станции, Руководство по эксплуатации (паспорт) R2.0209.0301-01/0302-02
