Sonar SRM-7001C / SRM-7010 / SRM-7020 / SRM-7020C — пульты микрофонные СОУЭ

Настольные пульты ручной трансляции речи и запуска оповещения по зонам: подключаются к Sonar SPM по линии DAP, питаются от него и передают служебную или коммерческую трансляцию.

Пульты микрофонные Sonar SRM (SRM-7001C, SRM-7010, SRM-7020, SRM-7020C)

Модели семейства

Sonar SRM-7001Cпульт для работы с прибором SPM-A — передача служебной и коммерческой трансляции

Совместим с прибором	SONAR SPM-A01xxx-xW
Питание	от прибора по линии DAP, 20,4–26,4 В пост. тока
Максимальный ток	0,2 А
Длина линии DAP	до 1000 м (при кабеле до 90 м — без доп. источника питания)
Габариты/масса	60×130×210 мм / не более 0,4 кг
Степень защиты	IP30
Средний срок службы	10 лет

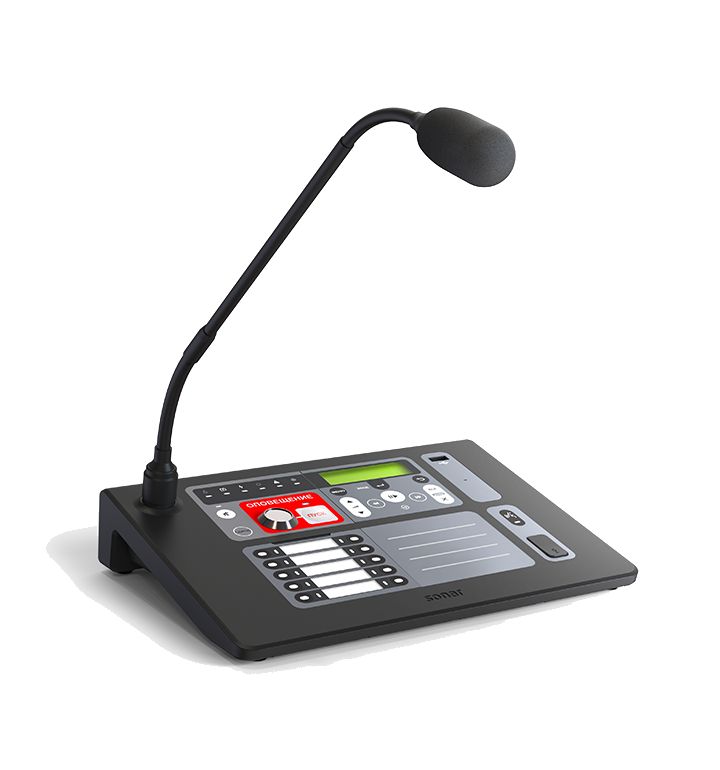

Sonar SRM-7010 / SRM-7020выносной блок для прибора SPM-B/SPM-C на 10 или 20 зон оповещения соответственно

Совместим с прибором	SONAR SPM-B, SPM-C
Число зон	SRM-7010 — 10, SRM-7020 — 20
Питание	от прибора по линии DAP, 20,4–26,4 В пост. тока
Максимальный ток	0,12 А в тревожном режиме, 0,084 А в дежурном
Длина линии DAP	до 1000 м
Габариты/масса	60×270×210 мм / не более 0,8 кг
Степень защиты	IP30

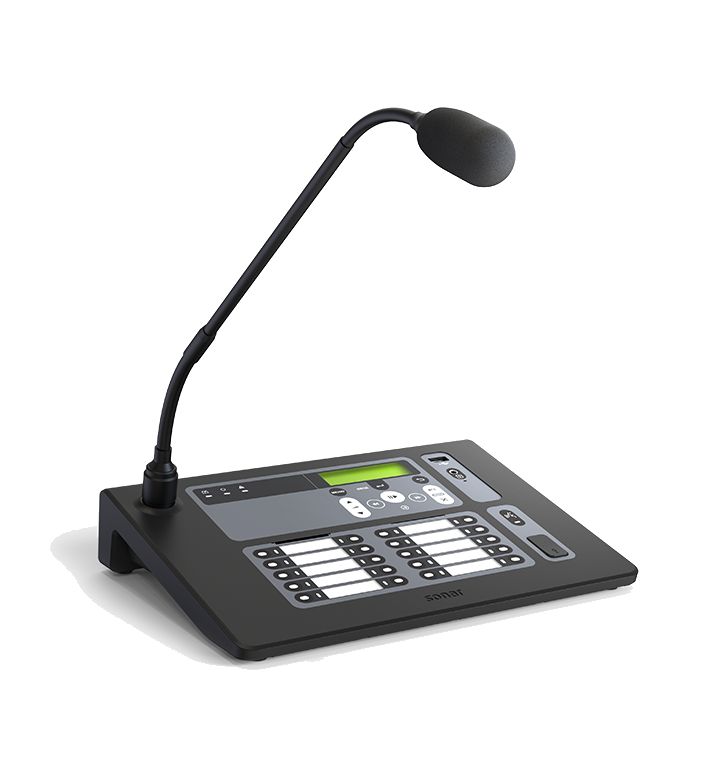

Sonar SRM-7020Cпульт для прибора SPM-C с добавленным трактом коммерческой трансляции

Совместим с прибором	SONAR SPM-C-20xxx-xx
Доп. функции	воспроизведение MP3 с USB, приём аудио линейного уровня, приём FM-радио
Питание	от прибора по линии DAP, 20,4–26,4 В пост. тока
Максимальный ток	0,12 А в режиме трансляции, 0,084 А в дежурном
Длина линии DAP	до 1000 м
Габариты/масса	60×270×210 мм / не более 0,8 кг
Степень защиты	IP30

Как это работает и подключается

Пульт подключается к прибору управления оповещением Sonar SPM кабелем «витая пара» по интерфейсу DAP: по этой же линии пульт получает питание и обменивается данными с прибором (на физическом уровне — RS-485).
SRM-7001C работает только с приборами SPM-A и передаёт на прибор служебную и коммерческую трансляцию через встроенный микрофон на гибкой штанге; индикатор на лицевой панели показывает связь с прибором и разрешение/запрет трансляции.
SRM-7010 и SRM-7020 — выносные блоки для SPM-B/SPM-C, дублирующие часть функций прибора: ручной раздельный пуск оповещения по зонам, передача речи по зонам, включение/отключение линий связи прибора с техническими средствами, изменение параметров конфигурации прибора.
SRM-7020C работает с SPM-C и добавляет тракт коммерческой трансляции: воспроизведение MP3-файлов с USB-накопителя, приём аудиосигнала линейного уровня от внешних источников, приём FM-радиопрограмм — вместе с передачей речи через микрофон пульта.

Монтаж

Кабель линии DAP — четырёхпарная витая пара UTP/FTP категории 5e по TIA/EIA-586-B.2, маркировка 4×2×24AWG (0,2 мм² на жилу), сопротивление жилы не более 10 Ом на 100 м, разъёмы RJ-45 (8P8C) с разводкой EIA/TIA-568B на обоих концах.
При длине линии DAP более 90 м пульт нужно питать дополнительно от резервированного источника постоянного тока 24 В — без этого стабильное питание пульта от прибора на такой длине не гарантируется, хотя предельная длина самой линии DAP — 1000 м.
Пульты — настольные, в пластмассовом корпусе; органы управления и индикация — на лицевой панели, разъёмы — на задней.
Устанавливать пульт не ближе 1 м от отопительных приборов, в местах с ограниченным доступом посторонних лиц.
После монтажа проверить связь по индикатору (мигает зелёным 1 раз в 2 секунды), затем передать речевое сообщение через микрофон и проконтролировать его воспроизведение через оповещатели, подключённые к прибору.

Примеры

Ручной пуск оповещения по зонам

SRM-7010/SRM-7020 — выносной блок, дублирующий прибор SPM-B/SPM-C: раздельный пуск оповещения, передача речи и включение/отключение линий по каждой из 10 или 20 зон.

Коммерческая трансляция

SRM-7020C добавляет к функциям пульта воспроизведение MP3 с USB-накопителя, прием линейного аудиосигнала от внешних устройств и приём FM-радиопрограмм.

Частые вопросы

Чем SRM-7010 отличается от SRM-7020?

Числом зон оповещения, которые можно пускать раздельно: у SRM-7010 — 10 зон, у SRM-7020 — 20. Остальные параметры (питание, габариты, интерфейс DAP) одинаковы.

Можно ли через пульт послушать FM-радио или MP3?

Да, но только на SRM-7020C — эта модель добавляет к базовым функциям пульта воспроизведение MP3 с USB-накопителя, приём линейного аудиосигнала и FM-радио. У SRM-7001C, SRM-7010 и SRM-7020 этих функций нет, только передача речи через микрофон.

От чего питается пульт?

От самого прибора SPM по линии интерфейса DAP (20,4–26,4 В постоянного тока). Отдельный источник питания нужен только при длине линии DAP более 90 м.

Нюансы и грабли

Модели пультов различаются совместимостью с приборами: SRM-7001C — только с SPM-A, SRM-7010/7020 и SRM-7020C — с SPM-B/SPM-C; подключать пульт к «своему» прибору, не путать модели при заказе.
Кабель линии DAP длиннее 90 м без дополнительного резервированного источника питания 24 В не гарантирует устойчивое питание пульта — даже если укладывается в лимит длины линии DAP 1000 м.
Разъём ДОП. ПИТАНИЕ у SRM-7001C рассчитан на провода сечением 0,35–1,5 мм² — использовать для дополнительного питания только такое сечение.

Документация

Рубеж — Sonar SRM-7001С, Пульт микрофонный, Паспорт ПАСН.465329.001 ПС, ред. 5
Рубеж — Sonar SRM-7010, SRM-7020, Пульты микрофонные СОУЭ, Паспорт ПАСН.425532.019 ПС, ред. 11
Рубеж — Sonar SRM-7020С, Пульт микрофонный, Паспорт ПАСН.465329.002 ПС, ред. 10
