Оповещатели пожарные речевые настенные Sonar SW-01, SW-03, SW-06, SW-10

Модели семейства

SW-01Настенный речевой оповещатель 1 Вт.

Номинальная мощность	1/0,5 Вт
Звуковое давление (1 м)	90±3 дБ
Чувствительность (1 Вт, 1 м)	90±3 дБ
Входное напряжение	100 В
Диапазон частот	125–15000 Гц
Степень защиты	IP20
Габариты	175×195×86 мм
Масса	не более 0,7 кг
Диапазон рабочих температур	от −10 до +55 °C
Средний срок службы	10 лет

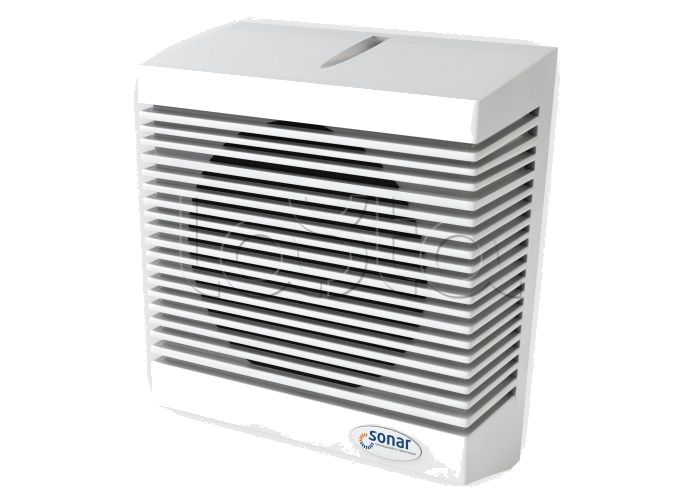

SW-03Настенный речевой оповещатель 3 Вт.

Номинальная мощность	3/1,5 Вт
Звуковое давление (1 м)	95±3 дБ
Входное напряжение	100 В
Диапазон частот	125–15000 Гц
Степень защиты	IP20
Габариты	175×195×86 мм
Масса	не более 0,7 кг

SW-06Настенный речевой оповещатель 6 Вт.

Номинальная мощность	6/3 Вт
Звуковое давление (1 м)	97±3 дБ
Входное напряжение	100 В
Диапазон частот	125–15000 Гц
Степень защиты	IP20
Габариты	175×195×86 мм
Масса	не более 0,7 кг

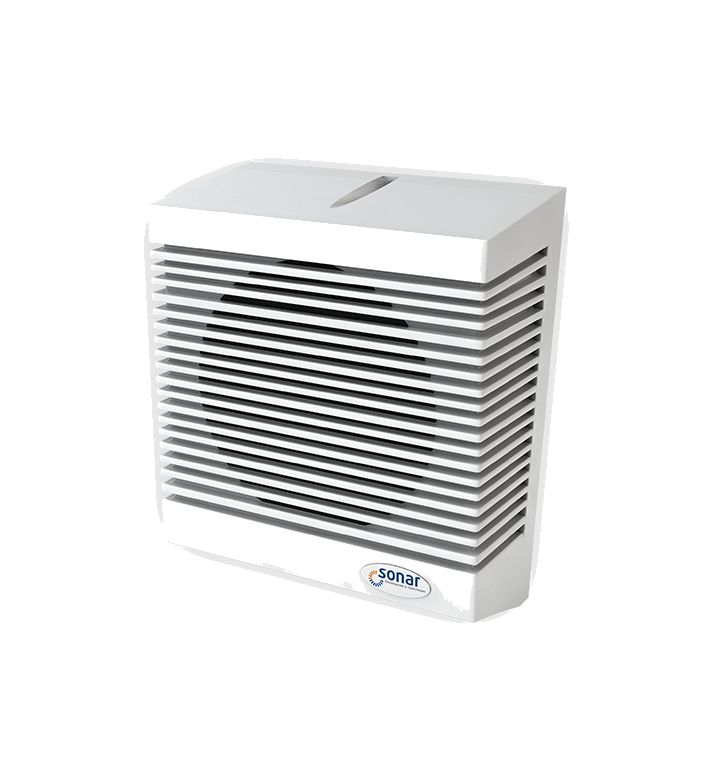

SW-10Настенный речевой оповещатель 10 Вт.

Номинальная мощность	10/5 Вт
Звуковое давление (1 м)	100±3 дБ
Входное напряжение	100 В
Диапазон частот	125–15000 Гц
Степень защиты	IP20
Габариты	175×195×86 мм
Масса	не более 0,7 кг

Как это работает и подключается

Предназначены для речевого оповещения о пожаре, трансляции служебных сообщений и музыкальной трансляции.
Подключаются к линии 100 В через встроенный трансформатор с отводом Р/2 (половина номинальной мощности) на 8-омный динамик.

Монтаж

Крепятся на стену двумя самонарезающими винтами (4×35) с дюбелями через установочные отверстия — вариант А или вариант Б разметки; винты не докручиваются на 5 мм перед навеской корпуса.
Максимальное сечение проводов на клеммах — 1,5 мм²; для регистрации неисправности линии — входной и выходной провод на одну клемму без скрутки, сечением каждого не более 0,75 мм².
После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
Обслуживание — не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью и кисточкой, проверка качества подключения выводов к линии и проверка на слух (подача любого речевого сообщения через трансляционный усилитель).

Примеры

Контроль обрыва линии оповещения

Для регистрации неисправности при отключении оповещателя паспорт рекомендует подключать вход и выход линии не скруткой, а через клеммы оповещателя — по два проводника на клемму, сечением каждого не более 0,75 мм².

Частые вопросы

Чем отличаются SW-01/03/06/10?

Мощностью (1/0,5, 3/1,5, 6/3, 10/5 Вт) и звуковым давлением (90/95/97/100 дБ); корпус, степень защиты IP20 и линия 100 В — одинаковые.

Нюансы и грабли

Скрутка входного и выходного проводов линии вместо подключения через клеммы — прибор управления не увидит обрыв/отключение этого оповещателя (нужно по два проводника на клемму, сечением каждого не более 0,75 мм²).
