Рубеж · оповещатель пожарный речевой настенный компактный
Sonar SW-06-03 / SWE-06-03 — компактные настенные речевые оповещатели
Компактные настенные оповещатели с тремя ступенями мощности (6/3/1,5 Вт) на линии 100 В, пластиковый корпус, IP30; SWE-06-03 — уменьшенная версия того же ряда мощностей.
Модели семейства
SW-06-03Настенный речевой оповещатель, 3 ступени мощности.
| Номинальная мощность | 6/3/1,5 Вт |
| Звуковое давление (1 м) | 99±2/97±2/92±2 дБ |
| Чувствительность (1 Вт, 1 м) | 92±2 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 130–7000 Гц |
| Степень защиты | IP30 |
| Габариты | 193×175×85 мм |
| Масса | не более 0,7 кг |
| Диапазон рабочих температур | от −10 до +55 °C |
| Средний срок службы | 10 лет |

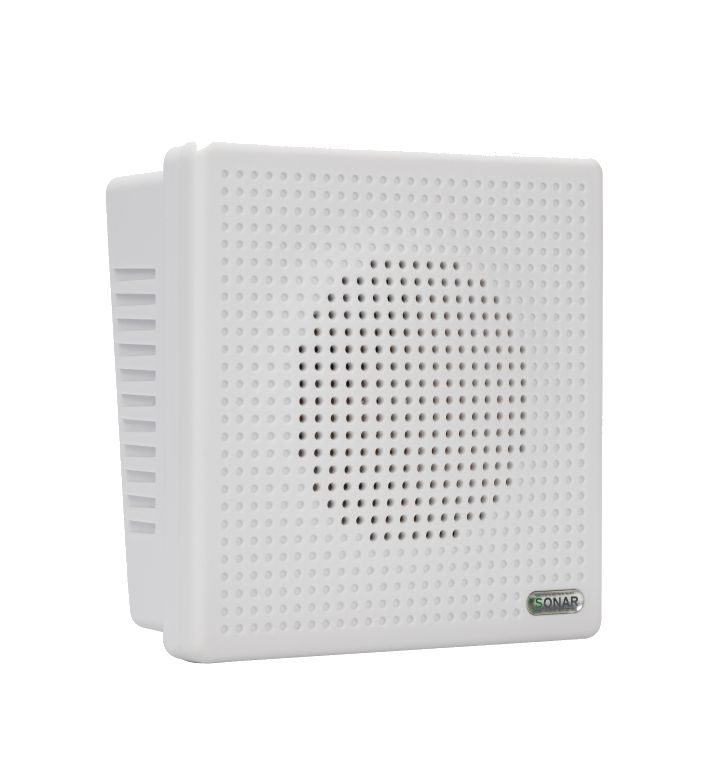

SWE-06-03Тот же ряд мощностей в уменьшенном корпусе.
| Номинальная мощность | 6/3/1,5 Вт |
| Звуковое давление (1 м) | 95±2/93±2/88±2 дБ |
| Чувствительность (1 Вт, 1 м) | 88±2 дБ |
| Входное напряжение | 100 В |
| Диапазон частот | 210–11000 Гц |
| Степень защиты | IP30 |
| Габариты | 120×120×58 мм |
| Масса | не более 0,5 кг |
| Диапазон рабочих температур | от −10 до +55 °C |
| Средний срок службы | 10 лет |
Как это работает и подключается
- Предназначены для речевого оповещения о пожаре, трансляции служебных сообщений и музыкальной трансляции.
- Конструктивно выполнены в пластмассовом корпусе; подключаются к линии 100 В.
Монтаж
- SW-06-03 крепится на стену тремя самонарезающими винтами (4×35) с дюбелями; SWE-06-03 — одним таким же винтом с дюбелем.
- Для установки: просверлить отверстия, установить дюбели, вкрутить винты не докручивая до конца на 5 мм, установить оповещатель на винты через установочные отверстия корпуса.
- Максимальное сечение проводов на клеммах — 2,5 мм²; для регистрации неисправности линии — входной и выходной провод на одну клемму без скрутки, сечением каждого не более 1,5 мм².
- После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
- Обслуживание — не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью, проверка подключения выводов к линии и проверка на слух через трансляционный усилитель.
Примеры
Контроль обрыва линии оповещения
Для регистрации неисправности при отключении оповещателя паспорт рекомендует подключать вход и выход линии не скруткой, а через клеммы оповещателя — по два проводника на клемму, сечением каждого не более 1,5 мм².
Частые вопросы
Чем SWE-06-03 отличается от SW-06-03?
Меньшим корпусом (120×120×58 мм против 193×175×85 мм) и, как следствие, ниже чувствительностью и звуковым давлением (88/95 дБ у SWE против 92/99 дБ у SW-06-03 на верхней ступени); мощность и линия 100 В — те же.
Нюансы и грабли
- SW-06-03 и SWE-06-03 совпадают по мощности (6/3/1,5 Вт), но это разные по размеру корпуса с разной чувствительностью и звуковым давлением — при замене одного на другой звуковое покрытие зоны пересчитывать по паспортным данным конкретной модели, а не считать их взаимозаменяемыми 1:1.
- Число крепёжных винтов разное: 3 у SW-06-03, 1 у SWE-06-03 — комплект монтажных частей под них не совпадает.
Документация
- Рубеж — Sonar SW-06-03, Оповещатель пожарный речевой настенный, Паспорт, ред. 9
- Рубеж — Sonar SWE-06-03, Оповещатель пожарный речевой настенный, Паспорт, ред. 9
