Рубеж · адресные устройства дистанционного пуска (ручной пуск исполнительных устройств)

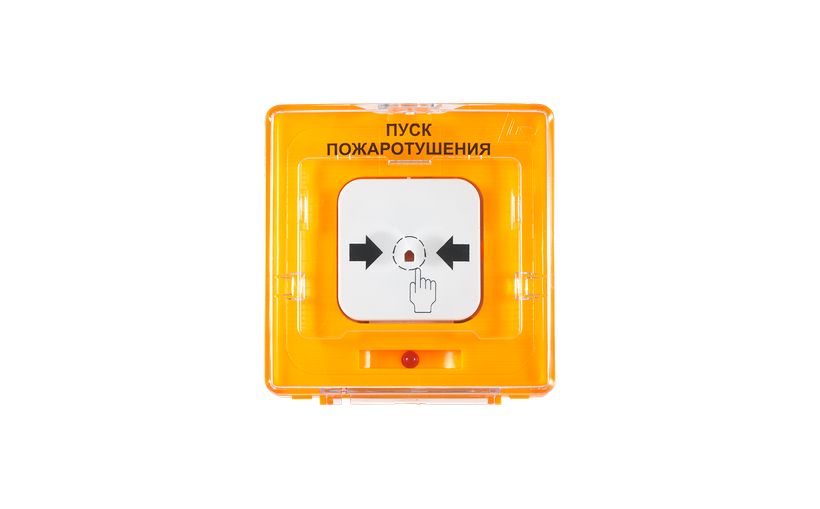

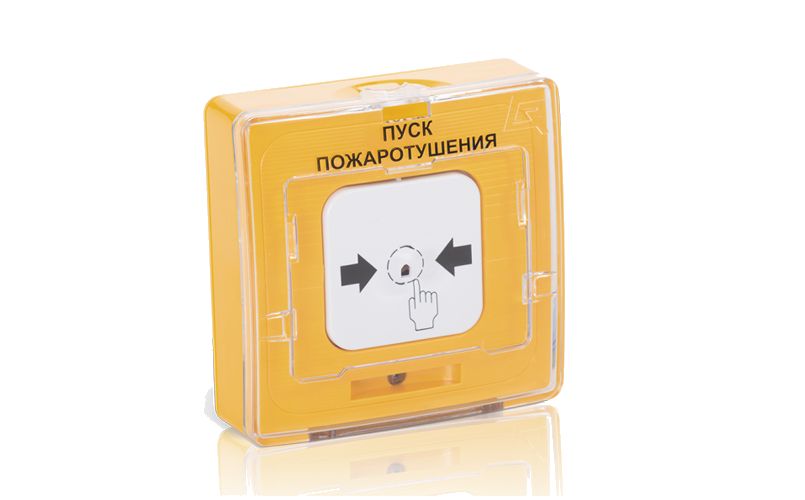

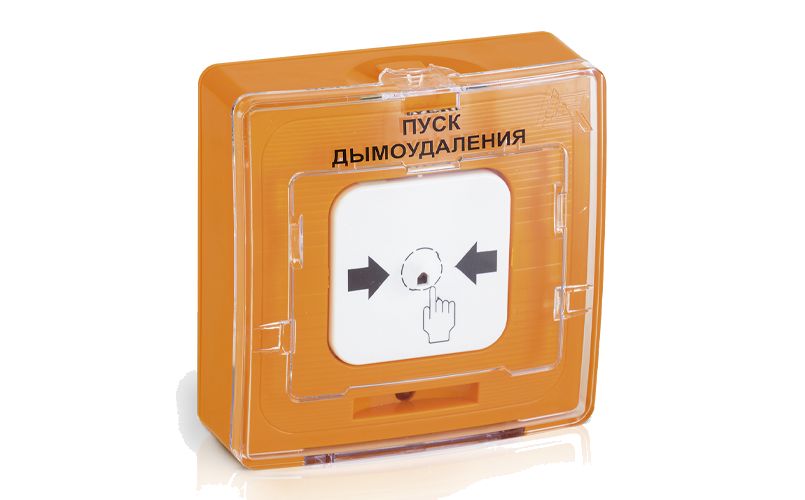

УДП 513-11-R3 / -11ИКЗ-R3 / -12ИКЗ — адресные кнопки ручного пуска
Адресная кнопка ручного пуска исполнительных устройств: дымоудаление, пожаротушение, разблокировка дверей. А ИКЗ-исполнения ещё и отрезают коротнувший участок линии — остальная АЛС живёт.
Модели семейства
| Приборы | ППКОПУ 011249-2-1 «Рубеж-2ОП» прот. R3, контроллеры «Рубеж-КАУ1/КАУ2» прот. R3 |
| Питание | двухпроводная АЛС 24–36 В, без учёта полярности; ток в дежурном режиме ≤0,22 мА |
| Кнопка | срабатывание при усилии >25 Н, возврат только ключом в центральное отверстие |
| Индикация | дежурный — вспышка раз в 4–5 с, сработка — раз в 0,5 с, тест — частое мигание 2–3 с |
| Среда | −35…+55 °С, влажность до 93 % без конденсата, IP41, 88×86×48 мм, ≤0,15 кг |
| Приборы | ППКОПУ «R3-Рубеж-2ОП», «Рубеж-2ОП» прот. R3, «R3-Рубеж-КАУ2», «Рубеж-КАУ1/КАУ2» прот. R3 |
| Изоляция | признак КЗ — напряжение на любой паре клемм АЛС ≤3 В; размыкание ≤0,1 с, связь АЛС1–АЛС2 возрастает до 4 кОм; после устранения КЗ — автовосстановление |
| Питание | АЛС 24–36 В, полярность не важна; ток дежурный ≤0,82 мА, при отсечке изолятором ≤10 мА |
| Индикация | дежурный 4–5 с, сработка 0,5 с, «КЗ АЛС» — двойные вспышки раз в 1–2 с, тест — частое мигание |
| Среда | −5…+55 °С, до 93 % вл., IP41 |
| Приборы | ППКПУ «Рубеж-Глобал» |
| Питание | работоспособен при 12–28 В АЛС; дежурный ток ≤1,5 мА; полярность и порядок АЛС1/АЛС2 обязательны |
| Изоляция | размыкание ≤0,01 с; ток отсечки 150±40 мА при 17 В и 220±40 мА при 24 В; перезапуск каждые 30±5 с |
| Индикация | дежурный — вспышка раз в 3 с, сработка — раз в 1 с, КЗ — двойные вспышки, тест — постоянное свечение до ответа прибора; нет обмена — погашен |
| Среда | −20…+70 °С, до 93 % вл., IP41; вибрация 10–150 Гц до 0,5 g, сейсмостойкость 9 баллов |
Как это работает и подключается

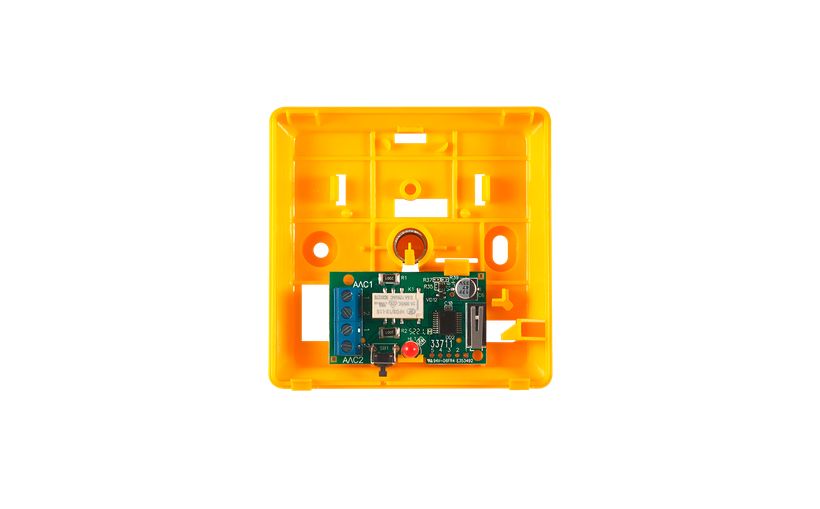

- Питание и передача событий — по двухпроводной адресной линии; каждое УДП занимает один адрес, адрес хранится в энергонезависимой памяти и задаётся программатором ПКУ-1-R3 или прибором по АЛС1/АЛС2/АЛСТ. При подключении прибор сам записывает в УДП параметры из своей конфигурации.
- Ручной пуск — в два действия: сместить защитный элемент прозрачной крышки, затем нажать кнопку с усилием свыше 25 Н. Кнопка фиксируется в нажатом положении, выпадает цветной (жёлтый) флажок — визуальное подтверждение пуска.
- Возврат — только ключом из комплекта: вставить в отверстие в центре кнопки и нажать в продольном направлении до отщелкивания; в журнале прибора — запись о снятии сигнала.
- Красный оптический индикатор под крышкой показывает состояние: медленные вспышки — дежурный и есть связь с прибором, частые — сработка; у ИКЗ-исполнений двойные вспышки означают «КЗ АЛС».
- Встроенный изолятор КЗ (ИКЗ-исполнения) при коротком замыкании разрывает электрическую связь между клеммниками АЛС1 и АЛС2 и отключает неисправный участок; после устранения КЗ восстанавливает работу автоматически. У 513-12ИКЗ индикация «Сработка» приоритетнее индикации КЗ — нажатая кнопка видна всегда.

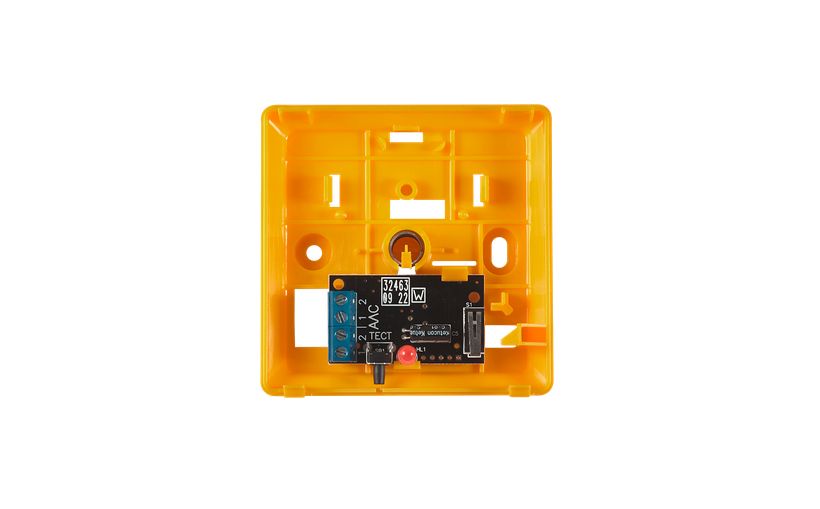

- Проверка связи без нажатия кнопки пуска: у R3-исполнений — кнопка ТЕСТ на плате, нажатая штырём ∅0,8 мм (разогнутая скрепка) через отверстие в 55 мм от нижнего края; в ответ — частое мигание и событие «Тест» в журнале. У 513-12ИКЗ контроль — оптическим тестером ОТ-1, луч перпендикулярно плоскости установки.
- Встроенный изолятор 513-12ИКЗ умеет не только автоматически изолировать КЗ, но и служит удалённым выключателем: прибор органами управления может сам отключить питание нужного участка АЛС, не дожидаясь неисправности.
Монтаж

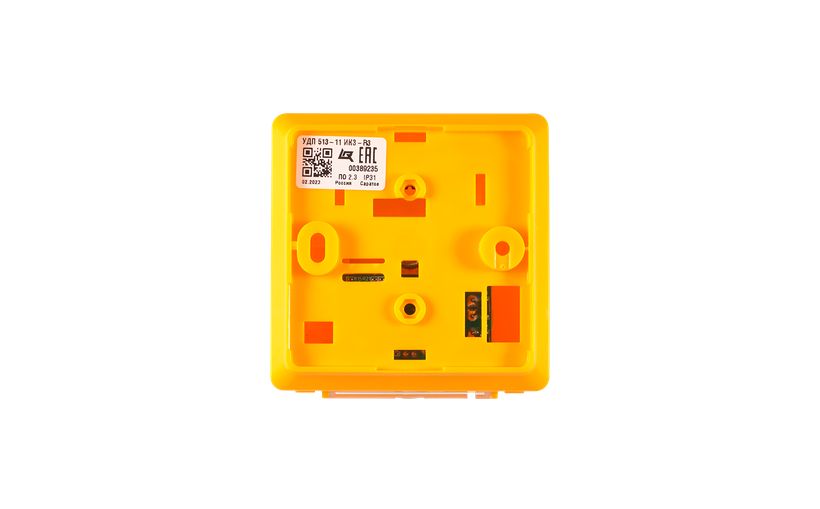

- Вертикальная поверхность из негорючих материалов, рекомендуемая высота 1,5–1,6 м от пола; основание крепится двумя шурупами ∅4 мм на дюбелях по разметке, провода АЛС заводятся в прямоугольное отверстие основания.
- Кабель АЛС: для R3-исполнений — сечением 0,35–1,5 мм²; при более чем 25 УДП с изоляторами в линии — не менее 0,5 мм². Для 513-12ИКЗ — экранированный провод 0,35–1 мм², экран на дополнительную клемму «−»; сопротивление участка АЛС между УДП и прибором — не более 50 Ом.
- После монтажа: задать адрес, запрограммировать конфигурацию прибора, проверить сработку и возврат кнопкой ТЕСТ/тестером, установить защитный элемент в прозрачную крышку и закрыть её (крышку с корпуса не снимать).
- УДП, хранившееся или привезённое при отрицательных температурах, перед включением выдержать не менее 4 часов в упаковке при комнатной температуре — иначе внутри выпадет конденсат.
- У 513-12ИКЗ демонтаж платы с основания запрещён прямым запретом РЭ — снимается только крышка корпуса (замки внизу), плата с основанием разбирается только на заводе.
Примеры
УДП на эвакуационном пути: сместил защитный элемент, нажал кнопку (>25 Н) — прибор по адресу получает команду и включает исполнительные устройства системы противопожарной защиты. Кнопка остаётся нажатой, выпадает жёлтый флажок.
УДП 513-11ИКЗ-R3 / 513-12ИКЗ со встроенным изолятором разрывают кольцо в своей точке — вместе с ИЗ-1-R3 или ИПР с изоляторами (513-11ИКЗ-А-R3 / 513-12ИКЗ) кольцо разрывается в двух местах, и неработоспособен только сегмент между ними.
Исполнение 513-12ИКЗ отрезает сегмент после себя (ближайший к КЗ изолятор), участок «прибор — изолятор» продолжает опрашиваться; после устранения КЗ изолятор сам перезапускает линию каждые 30±5 с.
По диапазону температур исполнения отличаются: 513-11-R3 держит −35…+55 °С, 513-12ИКЗ — −20…+70 °С, а 513-11ИКЗ-R3 — только от −5 °С. Привезли с мороза — выдержать ≥4 ч в упаковке при комнатной температуре.
Частые вопросы
Чем УДП отличается от ручного извещателя ИПР?
Внешне и по монтажу — близнецы, по смыслу разные: ИПР сообщает прибору о пожаре (событие извещателя), УДП даёт команду ручного пуска исполнительных устройств системы противопожарной защиты. В проекте это разные функции и разные события в журнале, хотя конструкция кнопки, флажка и возврата ключом одинаковая.
С какими приборами работают эти исполнения?
513-11-R3 и 513-11ИКЗ-R3 — с приборами и контроллерами протокола R3 («Рубеж-2ОП» прот. R3, «Рубеж-КАУ1/КАУ2»); 513-12ИКЗ — с ППКПУ «Рубеж-Глобал». В одну адресную линию разные протоколы не смешивают.
Как часто обслуживать?
Не реже одного раза в полгода: внешний осмотр без вскрытия корпуса с удалением пыли мягкой тканью, контроль индикации и проверка работоспособности по методике раздела «Тестирование» РЭ, с последующим возвратом кнопки ключом.
Нюансы и грабли
- У 513-12ИКЗ линия «Глобала» полярная и последовательная: клеммы +АЛС1/−АЛС1 и +АЛС2/−АЛС2, перепутанные провода — индикатор погашен, «нет обмена». Ищите плюс по схеме РЭ, а не по привычке с R3-линий, где полярность безразлична.
- Нажатая и зафиксированная кнопка с жёлтым флажком — не поломка, а штатное состояние после пуска. Возврат только штатным ключом; попытка поднять кнопку отвёрткой ломает фиксатор — устройство в ремонт (ремонт 513-12ИКЗ вообще только на заводе).
- Изолятор — не «аварийный выключатель»: один ИКЗ в радиальной линии отрежет всё после себя, а кольцо локализуют только два разрыва. Планируйте изоляторы парами совместно с ИЗ-1-R3 / ИПР ИКЗ, а на ПНР проверяйте КЗ по методике РЭ (два ИКЗ-УДП + извещатель между ними, КЗ в среднем участке). Если при нажатии нет ни индикации, ни сигнала — сначала прозвоните АЛС: обрыв линии встречается чаще, чем неисправный УДП.

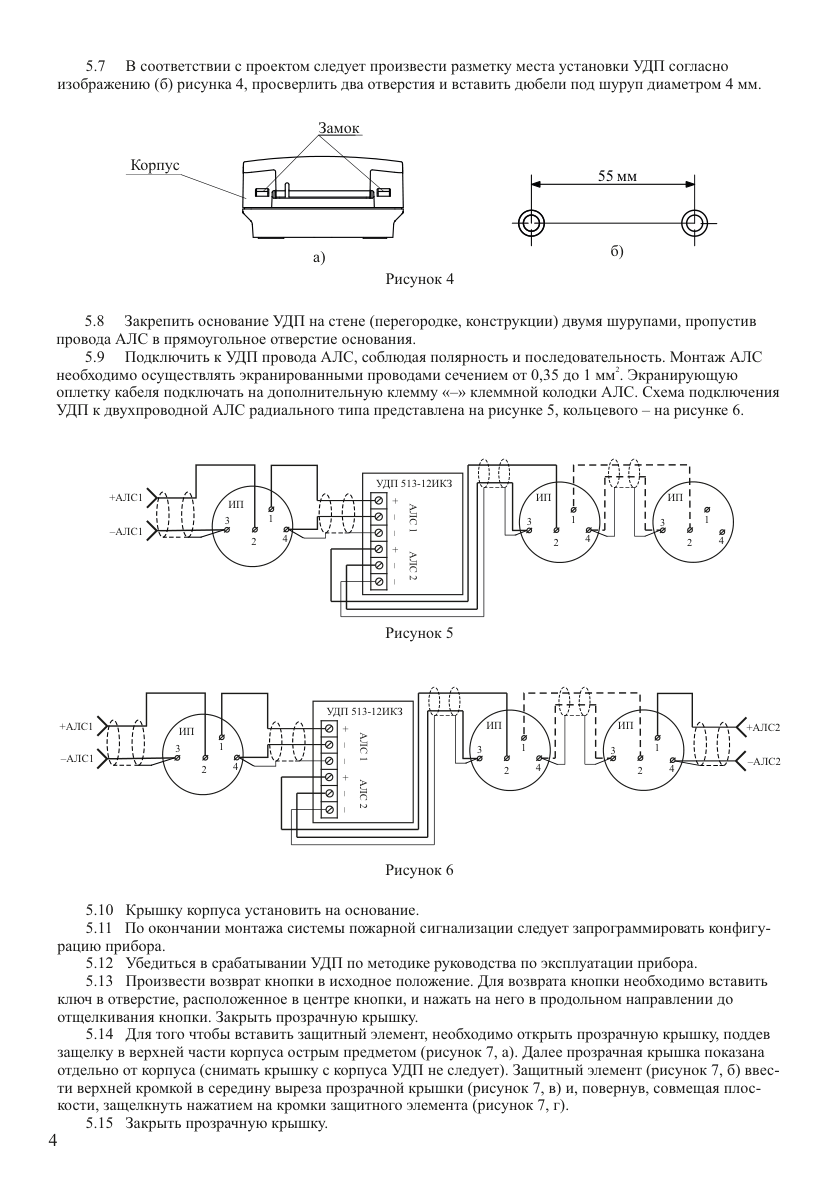

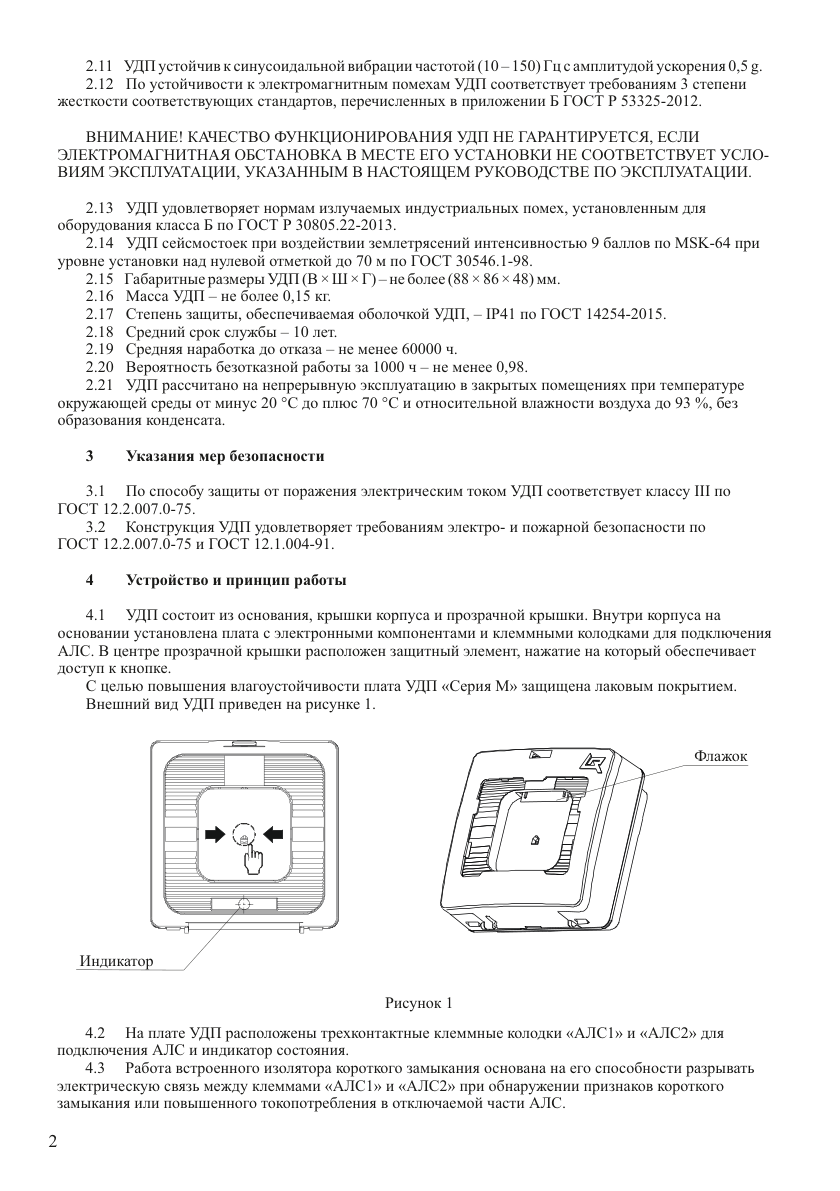

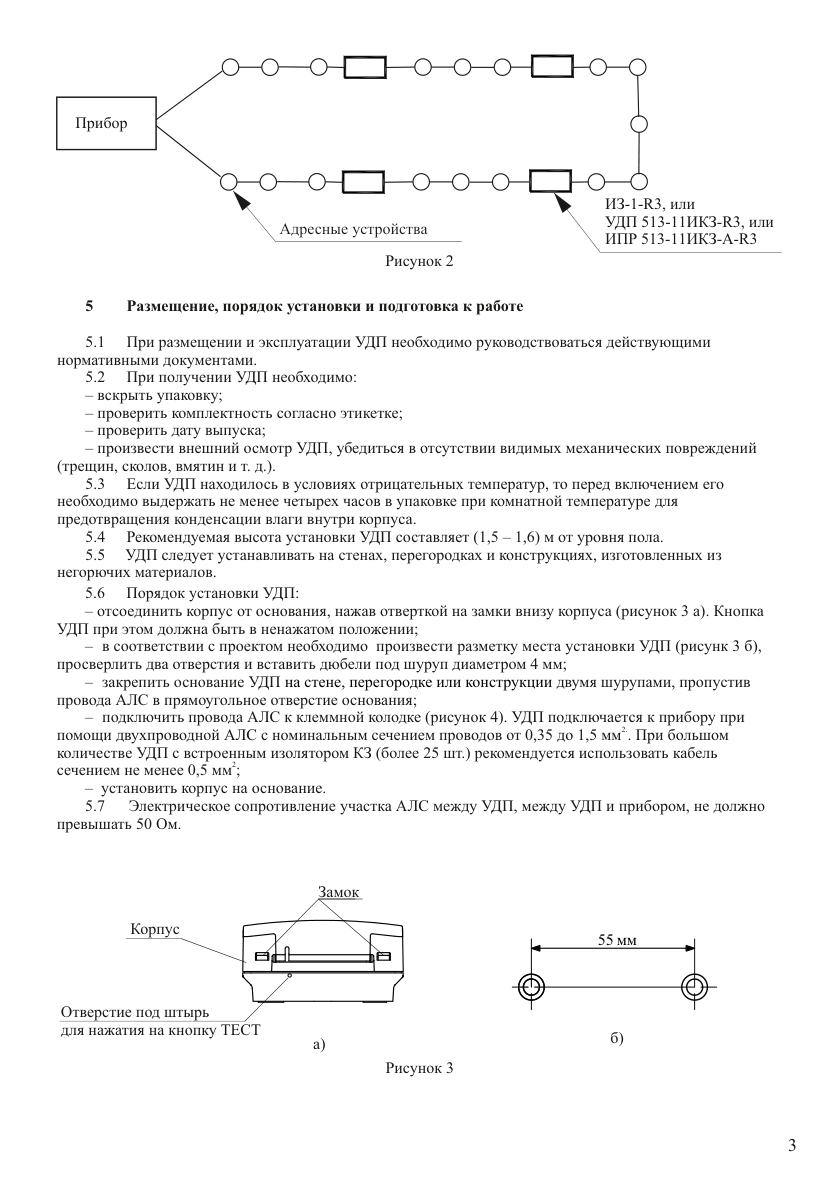

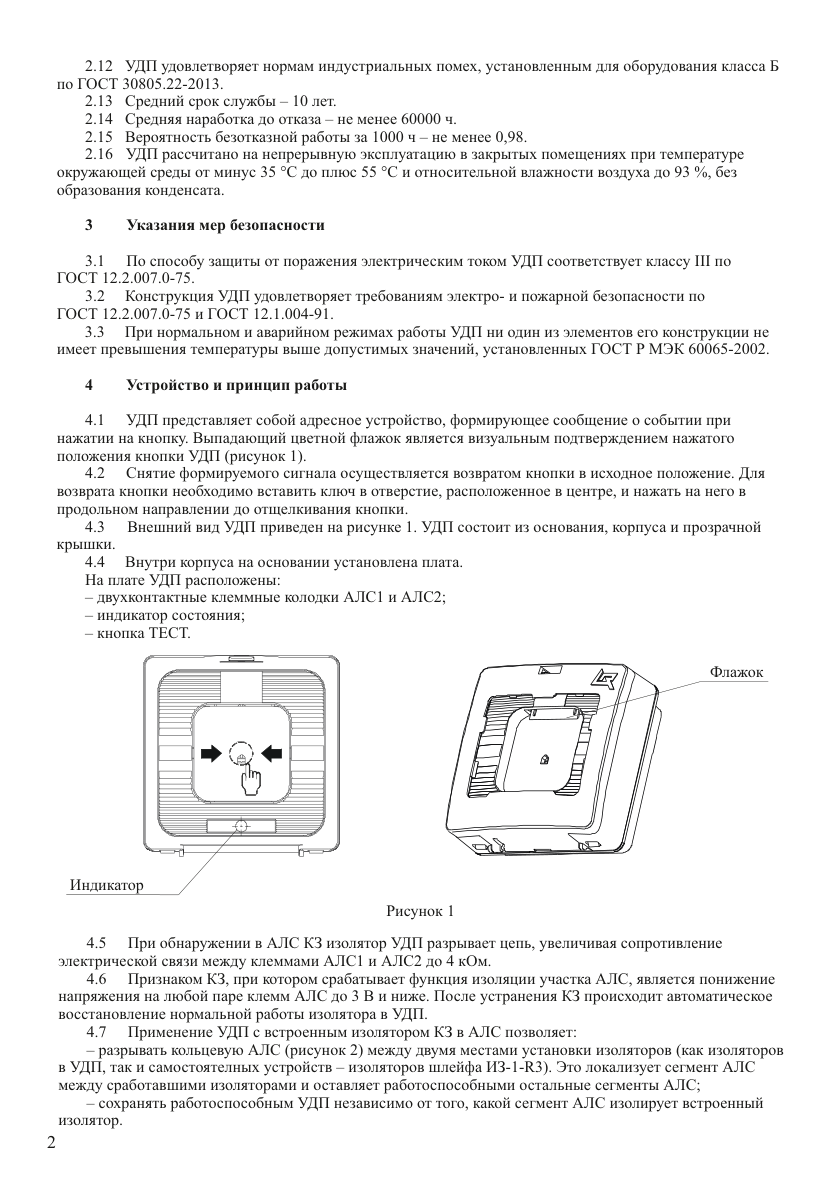

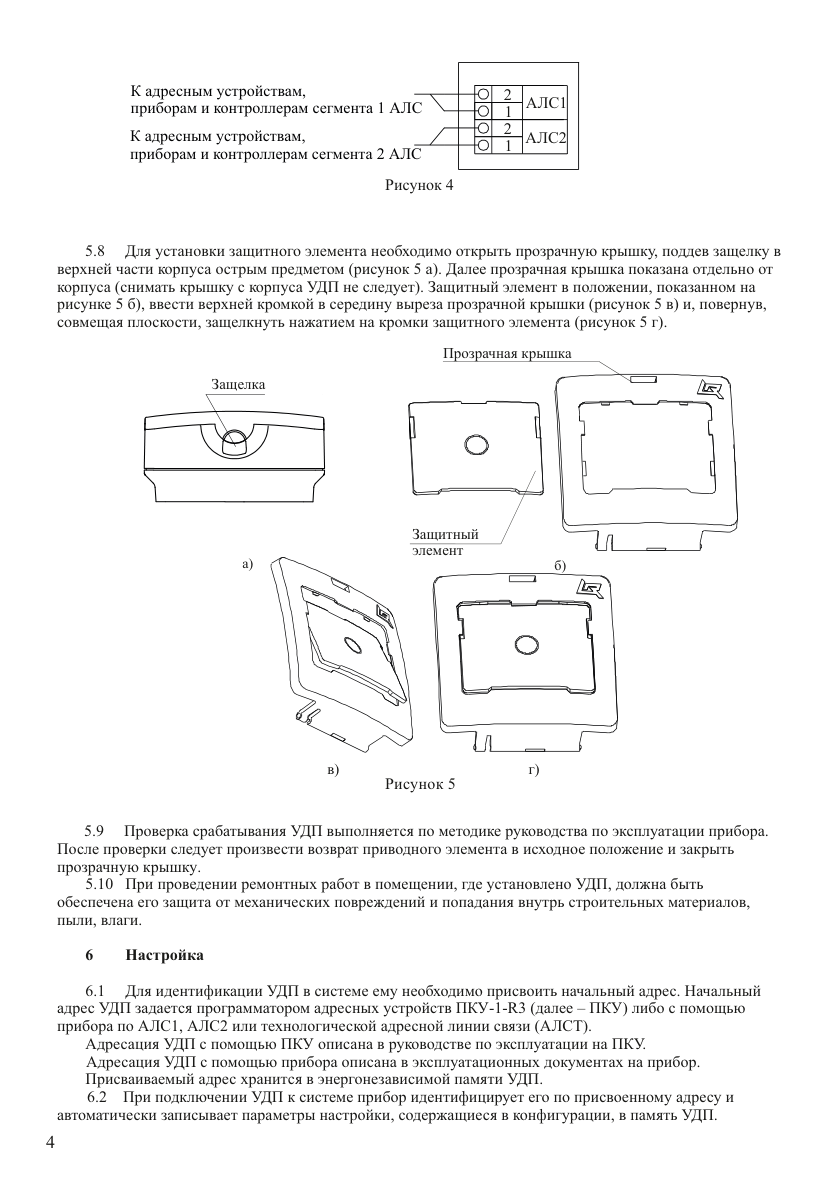

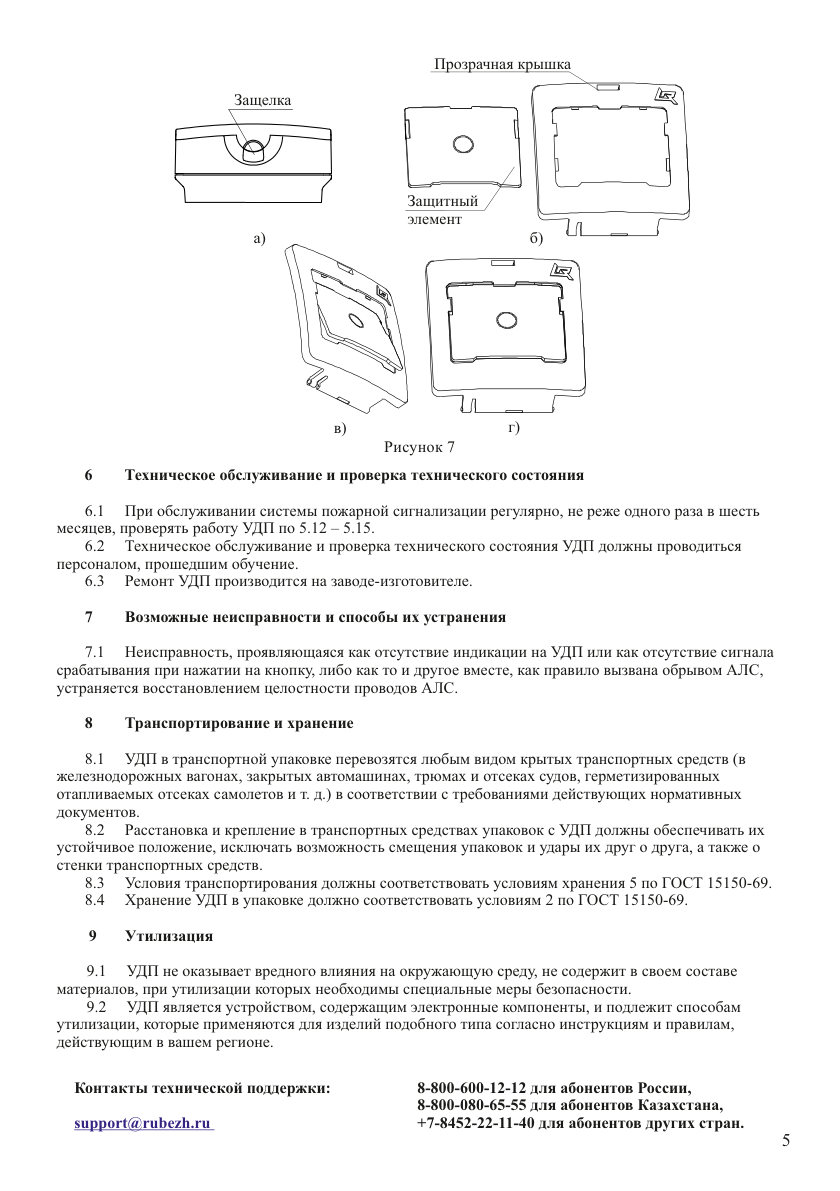

Схемы из руководства
Документация
- УДП 513-11-R3 — РЭ ПАСН.421457.008 РЭ, ред. 4 (ООО «Рубеж»).
- УДП 513-11ИКЗ-R3 — РЭ ПАСН.421457.019 РЭ, ред. 8.
- УДП 513-12ИКЗ — РЭ ПАСН.421457.020 РЭ, ред. 5.
