Рубеж · неадресные устройства дистанционного пуска на классический ШС

УДП 513-10 / УДП 513-10 исп.1 — кнопка ручного пуска на классический двухпроводный ШС

Кнопка ручного пуска на обычном шлейфе: сигнал «Пуск» — скачок внутреннего сопротивления, без адреса и протокола. Исп.1 добавляет сухие контакты для четырёхпроводной схемы.

Устройство дистанционного пуска электроконтактное УДП 513-10

Модели семейства

УДП 513-10базовое исполнение на двухпроводный ШС

Питание/сигнал	по двухпроводному ШС, постоянное напряжение 9–30 В; дежурный ток ≤50 мкА при 20 В
Сигнал «Пуск»	скачкообразное падение внутреннего сопротивления до ≤500 Ом при токе 20 мА; индикатор при исправном ШС мигает раз в (3–8) с, при «Пуске» светится постоянно
Активация	нажатие кнопки с усилием свыше 25 Н; возврат — ключом из комплекта
Оболочка/среда	IP14 по ГОСТ 14254-2015; от −40 до +60 °С, влажность до 93 % без конденсата
Габариты/масса	не более 88×48 мм (высота×глубина по паспорту; средняя цифра размера нечитаема из-за дефекта OCR), ≤0,15 кг
Наработка/срок службы	60000 ч / 10 лет

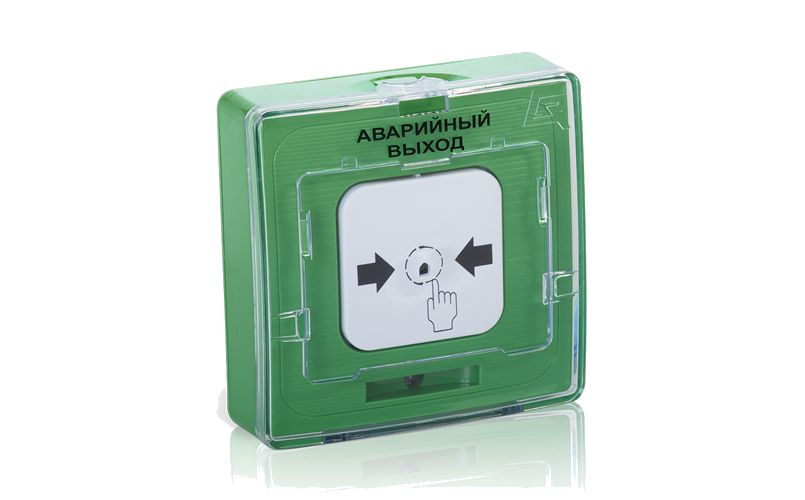

УДП 513-10 исп.1то же + сухие контакты для четырёхпроводной схемы

Питание	от приёмно-контрольного прибора или источника питания через ограничительный резистор Rогр (входит в комплектность) при четырёхпроводном включении
Коммутируемый ток сухих контактов	не более 1 А при напряжении до 30 В постоянного тока и до 125 В переменного тока
Прочие параметры	совпадают с УДП 513-10 — та же кнопка, индикация, корпус, среда

Как это работает и подключается

Ручное включение сигнала — в два действия: смещение защитного элемента прозрачной крышки, затем нажатие на кнопку.
УДП 513-10 формирует сигнал скачкообразным уменьшением внутреннего сопротивления в ШС до ≤500 Ом при токе 20 мА, сопровождая это включением оптического индикатора и выпадением цветного флажка.
УДП 513-10 исп.1 при нажатии переключает «сухие контакты» НЗ или НР по цепи питания, также с падением внутреннего сопротивления до ≤500 Ом; питание к нему подводится через ограничительный резистор Rогр.
Снятие сигнала — возврат кнопки в исходное положение ключом (вставить в центральное отверстие, нажать в продольном направлении до отщёлкивания).
Основание УДП 513-10 несёт одну плату с клеммными колодками для ШС; у исп.1 — две платы (клеммы ШС, питания и добавочных резисторов).

Монтаж

Крепить на вертикальную поверхность — стену, перегородку, конструкцию из негорючих материалов, двумя шурупами Ø4 мм на дюбелях по разметке; рекомендуемая высота установки 1,5–1,6 м от пола.
Провода ШС — сечением 0,35–1,5 мм², положительный к клемме «+», отрицательный к клемме «−» (маркировка на плате); при четырёхпроводной схеме УДП 513-10 исп.1 подключать с соблюдением полярности.
Запрещено подключать УДП к приборам и автономным источникам питания без элементов, ограничивающих ток в режиме «Пуск» до 20 мА.
После монтажа проверить срабатывание нажатием кнопки: убедиться в выпадении флажка, включении индикатора и приёме прибором команды «Пуск», затем сигнал сохраняется после отпускания кнопки; возврат — ключом из комплекта.
После хранения или транспортировки при отрицательных температурах выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.

Примеры

Прибор без адресной линии, только ШС

УДП 513-10 подключается в двухпроводной ШС 9–30 В; при нажатии кнопки сопротивление скачком падает до ≤500 Ом при токе 20 мА, прибор принимает это как «Пуск».

Прибор с четырёхпроводной схемой включения

УДП 513-10 исп.1 питается от прибора или источника питания через ограничительный резистор Rогр (входит в комплект) и переключает сухие контакты НЗ/НР — до 1 А при 30 В DC или 125 В AC.

Частые вопросы

Чем УДП 513-10 отличается от адресных УДП 513-11-R3/513-12ИКЗ?

УДП 513-10 работает на классическом двухпроводном (или четырёхпроводном для исп.1) ШС без адреса и протокола; сигнал — скачок внутреннего сопротивления. Адресные версии занимают адрес в линии R3 или «Рубеж-Глобал» и передают команду по протоколу.

Зачем нужно исп.1?

Для подключения к приборам с четырёхпроводной схемой включения: исп.1 добавляет сухие контакты НЗ/НР для коммутации до 1 А и питается через ограничительный резистор Rогр из комплекта.

Нюансы и грабли

Это неадресное устройство на классический ШС — с адресной линией R3 или «Рубеж-Глобал» не совместимо, путать с адресными УДП 513-11-R3/513-12ИКЗ не стоит.
УДП 513-10 (без исп.1) не содержит сухих контактов для отдельной цепи — если нужна коммутация до 1 А по независимой цепи (замок, реле), заказывать исп.1, а не пытаться подключить обычную версию.
Отсутствие индикации или сигнала при нажатии чаще всего вызвано обрывом ШС — сначала прозвонить линию, а не менять устройство.
Возврат кнопки — только штатным ключом из комплекта; при длительном хранении раз в 24 месяца рекомендована ревизия устройств по ГОСТ 9.014-78.

Документация

Рубеж — УДП 513-10 / УДП 513-10 исп.1, паспорт ПАСН.421457.004, ред. 13
