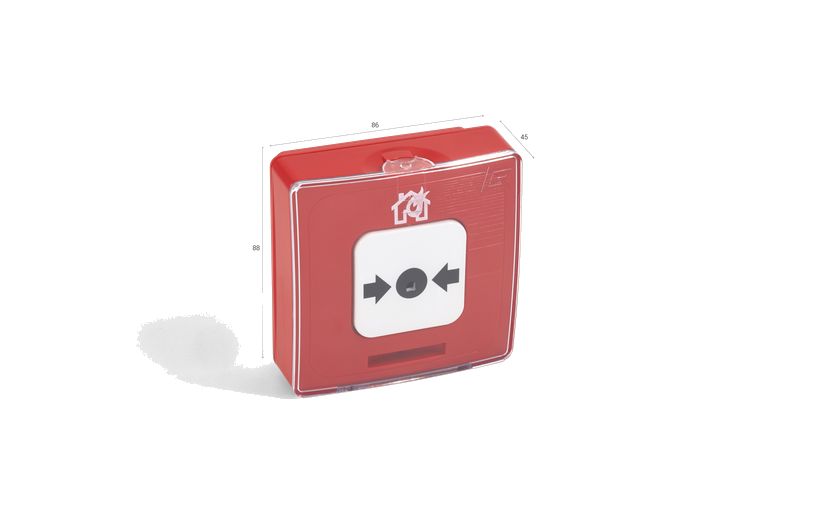

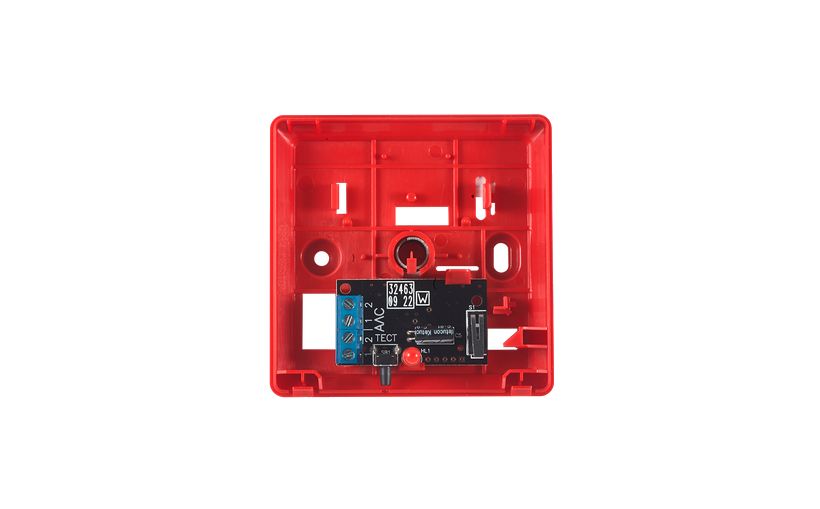

ИПР 513 (R3) — адресный «ручник» на линию R3: базовый, с изолятором КЗ, два радиоканала

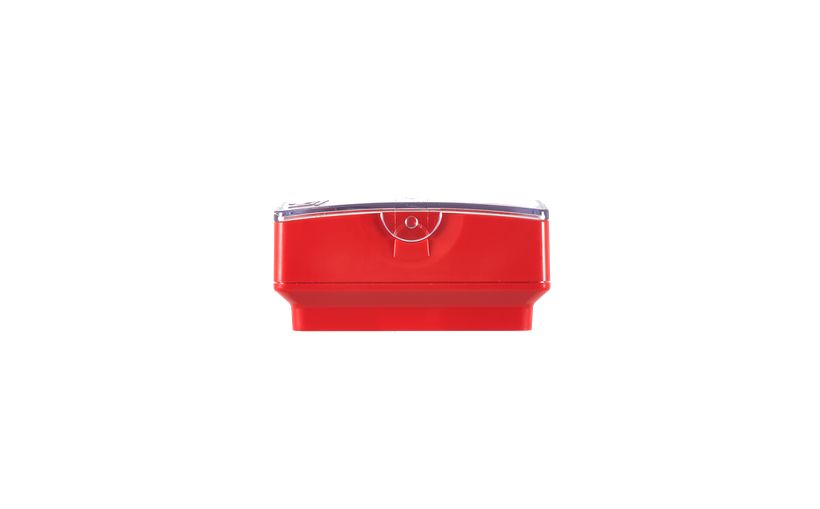

Кнопки для АЛС «Рубеж-2ОП» прот. R3 и КАУ: один адрес, без полярности. Четыре исполнения: проводной, с изолятором КЗ и два радио — РЛС 866–868 МГц и «ALEKSA» 433 МГц через МРК-30А-R3.
Модели семейства
| Совместимость | ППКОПУ «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП», КАУ «Рубеж-КАУ1/КАУ2» прот.R3, «R3-Рубеж-КАУ2» |
| Индикация | дежурный — вспышка раз в 4–5 с; «Пожар» — 2 вспышки/с; «Тест» — частое мигание 2–3 с |
| Возврат | ключ в отверстие центра кнопки, нажать вдоль оси до отщёлкивания |
| Габариты / масса | 88×86×45 мм / ≤ 0,15 кг |
| Среда | −3…+55 °С, вл. 93 % без конденсата, IP41, закрытые помещения |
| Надёжность | наработка ≥ 60 000 ч, срок службы 10 лет, сейсмостойкость 9 баллов |
| Признак КЗ | падение напряжения на любой паре клемм АЛС до ≤ 3 В |
| Реакция | разрыв участка: сопротивление между АЛС1 и АЛС2 → 4 кОм; в изолированном состоянии ток ≤ 10 мА |
| Восстановление | автоматическое после устранения КЗ |
| Эффект | кольцевая АЛС разрывается между двумя ИКЗ-точками — остальные участки работоспособны |
| Обмен | двусторонний по РЛС; сам выбирает ближайший РР с наибольшим сигналом, маршрут строится сетью ретрансляторов |
| Адрес | занимает один адрес в системе, соответствует адресу в АЛС |
| Питание | 2×CR123A (3 В), до 10 лет; мин. напряжение 2 В, порог неисправности питания 2,4 В |
| Дальность РЛС | ≥ 700 м (открытое пространство), 26 каналов, мощность ≤ 25 мВт |
| Скорость событий | тревога мгновенно; неисправность/вскрытие — ≤ 100 с |
| Среда | −10…+55 °С, IP40; монтаж ≥ 1 м от металлоконструкций, открытое пространство перед извещателем |
| Частоты | (433,2–434,8) МГц, 8 каналов |
| Дальность | до 400 м до прибора/ретранслятора на открытом пространстве |
| Питание | основной XL-060F Std (XenoEnergy), резервный CR2032 (Renata) |
| Логика питания | на резерв переходит при 2,5±0,1 В; «неисправность питания» при < 3,45±0,1 В, снимается при ≥ 3,59±0,1 В |
Как это работает и подключается
- Адрес присваивается программатором ПКУ-1-R3 или с прибора по АЛС1/АЛС2/АЛСТ; адреса хранятся в энергонезависимой памяти. При подключении к системе прибор идентифицирует ИПР по адресу и сам записывает в него параметры из конфигурации FireSec.
- Сигнал «Пожар» формируется нажатием кнопки и держится всё время, пока кнопка в нажатом положении; снятие — только возврат ключом.
- Тест связи: нажать кнопкой ТЕСТ (отверстие под штырь ∅0,8 мм — разогнутая скрепка) через защитную крышку — индикатор часто мигает 2–3 с + событие «Тест» в журнале прибора; переводить прибор в режим «Тест» для проверки передачи не обязательно.
- Флажок под крышкой — визуальное подтверждение сработки для обхода/проверок (видно, что «давили», не вскрывая).
- Радиоканальные модели настраиваются на связь с прибором/РР/МРК согласно разделу настройки своего РЭ; при замене элемента питания в 15-А-РК после сработки — элемент того же типа и марки.
Монтаж
- Высота установки — рекомендуемая (1,5–1,6) м от уровня пола; место установки размечают по проекту, а при размещении и эксплуатации руководствуются действующими нормативными документами (в самих РЭ конкретные расстояния между извещателями не приводятся — их берут из проектных норм, не из паспорта устройства).
- Перед установкой в морозный период (−3 °С нижняя граница базового ИПР) и после транспортировки при отрицательных температурах — выдержать в упаковке при комнатной температуре ≥ 4 ч (конденсат).
- ИКЗ-исполнения в кольце ставят так, чтобы «разрываемый» участок между двумя ИКЗ был минимальным — тогда при КЗ теряется только он.
- Радиоканальные: не ближе 1 м к металлоконструкциям и высоковольтному/высокочастотному оборудованию, проверять устойчивую связь с ближайшим РР/МРК на месте до финального крепления.
Примеры
ИПР 513-11-А-R3: кнопка с фиксацией, флажок визуального подтверждения сработки, возврат ключом из комплекта; IP41, −3…+55 °С.

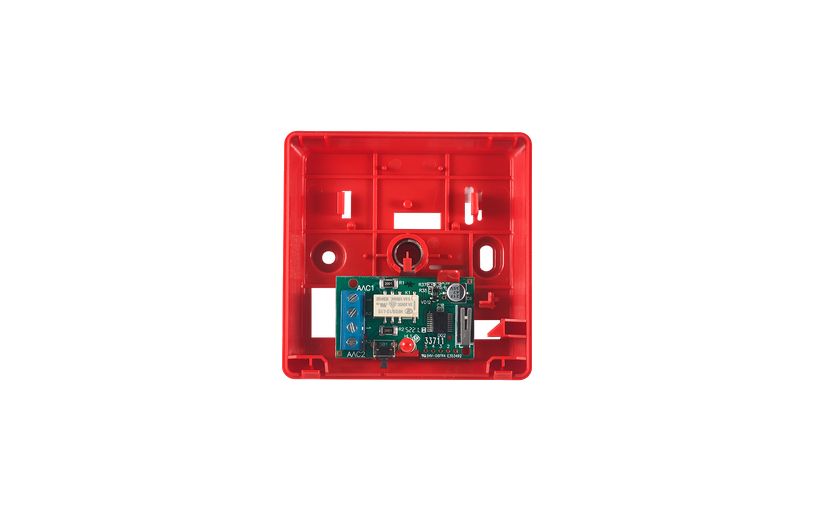

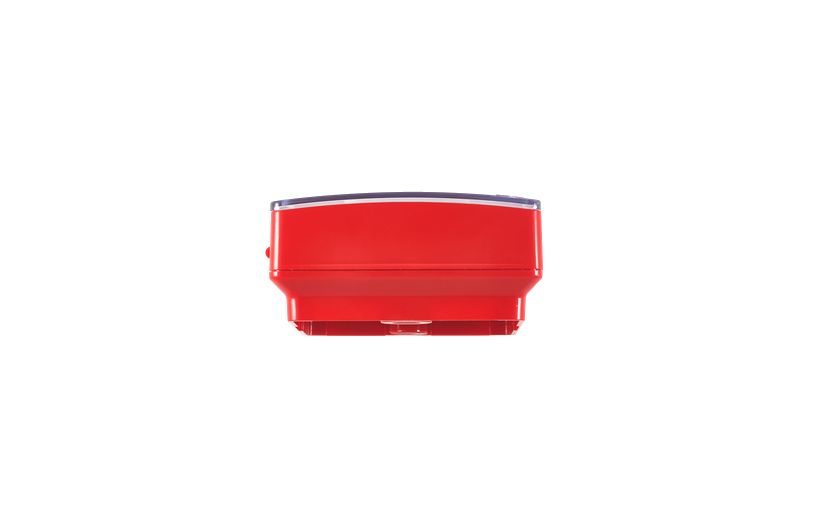

ИПР 513-11ИКЗ-А-R3: при КЗ на линии разрывает участок (переходит в 4 кОм), остальные устройства кольца остаются в работе; после устранения КЗ восстанавливается сам.

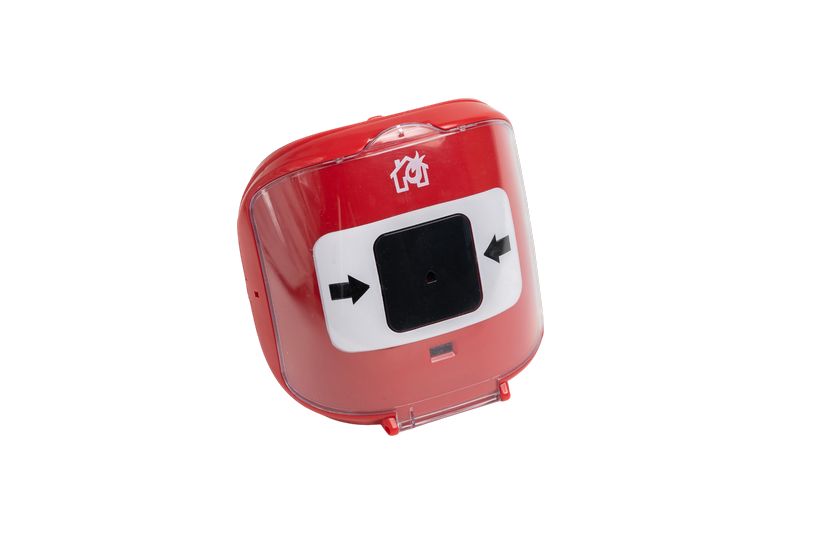

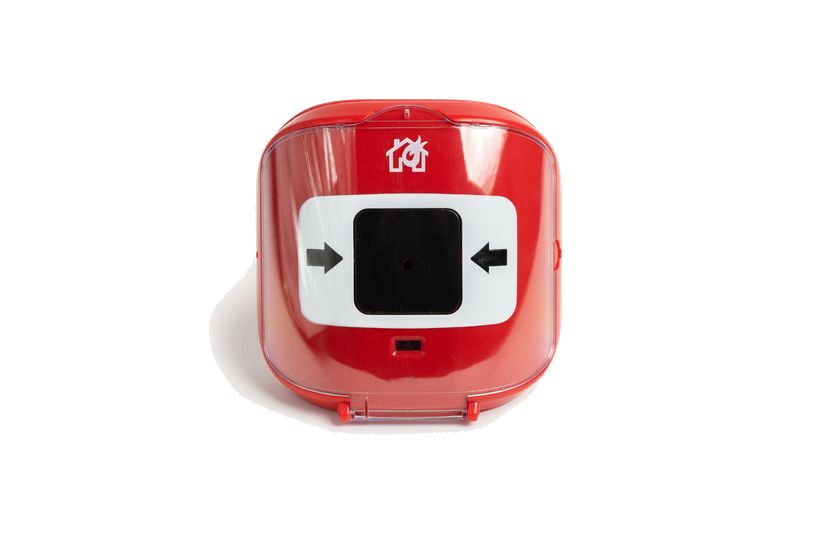

ИПР 513-15-А-РК-R3: радиоканальный, сам находит ближайший ретранслятор (РР), дальность РЛС ≥ 700 м открытого пространства, от двух CR123A живёт до 10 лет.

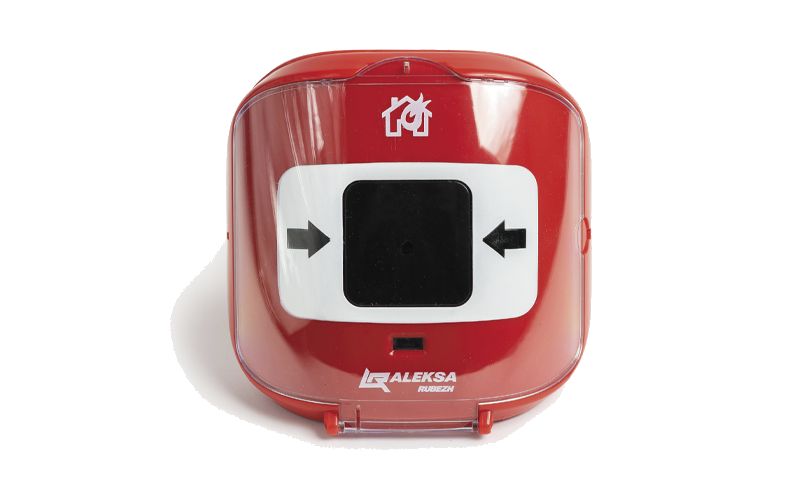

ИПР 513-А014 «ALEKSA» (433 МГц, до 400 м прямой видимости) работает через модуль МРК-30А-R3 — компонент того же прибора; основной элемент XL-060F, при снижении напряжения питание автоматически переходит на резервный CR2032.
Частые вопросы
Чем отличается от опубликованной карточки ИПР 513 (без R3)?
Карточка rubezh-ipr покрывает исполнения ИПР 513-12/−12ИКЗ для интегрированной системы «Глобал» — тоже адресные, но на своей АЛС и без протокола R3. Здесь — протокол R3: адресная двухпроводная линия, ПКУ-1, один адрес на устройство.
Можно ли ИКЗ ставить в радиальную АЛС?
Смысла нет: функция изоляции рассчитана на разрыв участка кольца между двумя ИКЗ-точками; в «радиалке» обрыв и так локален. Ставится в кольцо (см. рисунок 2 РЭ ИКЗ).
Что выбрать для радиоканала: 15-А-РК или ALEKSA?
15-А-РК — ячеистая сеть 866–868 МГц: РР-ретрансляторы струют маршрут, ≥ 700 м, двусторонний обмен. ALEKSA — простой канал 433 МГц ≤ 400 м через конвертер МРК-30А-R3. Зависит от площади, этажности и того, есть ли уже РР/МРК в проекте.
Нюансы и грабли
- Кнопка с фиксацией: после сработки линия «в пожаре», пока не вернёшь ключом. Разбитого стекла тут нет — ключ должен быть рядом с каждым ИПР на объекте, иначе ПНР и учения превращаются в бег за вахтером.
- ИПР 513-11ИКЗ изолирует КЗ участка линии между клеммами АЛС1 и АЛС2 (сопротивление растёт до 4 кОм), а не сам себя «отключает» из кольца — после устранения КЗ участок восстанавливается автоматически.
- Радиоканальный 15-А-РК занимает «адрес в АЛС» — но физически в АЛС не подключается: адрес ему даёт прибор/КАУ через РР, при переносе объекта в новую линию адрес надо переназначить.
- У 15-А-РК при замене элемента питания РЭ прямо требует новый элемент того же типа и той же марки — не смешивать производителей CR123A. У «ALEKSA» переход на резервный CR2032 при снижении напряжения основного до 2,5±0,1 В — сигнал к заказу нового основного элемента, а не «авось доработает».
- IP41 у проводных = вертикальные брызги сверху терпит, мойка помещения под давлением — нет. Для пыльных/уличных условий есть другие модели/шкафы.

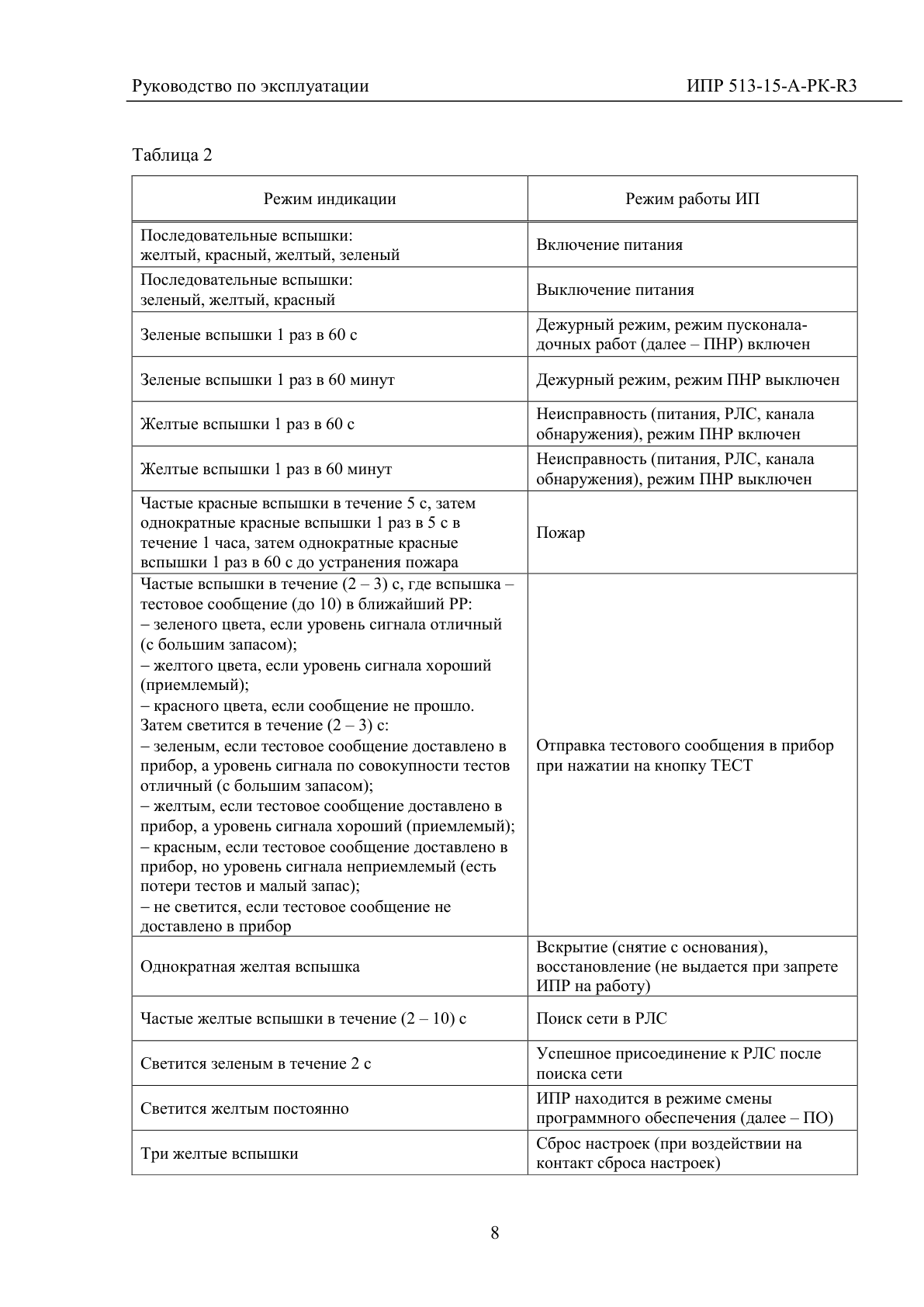

Схемы из руководства
Документация

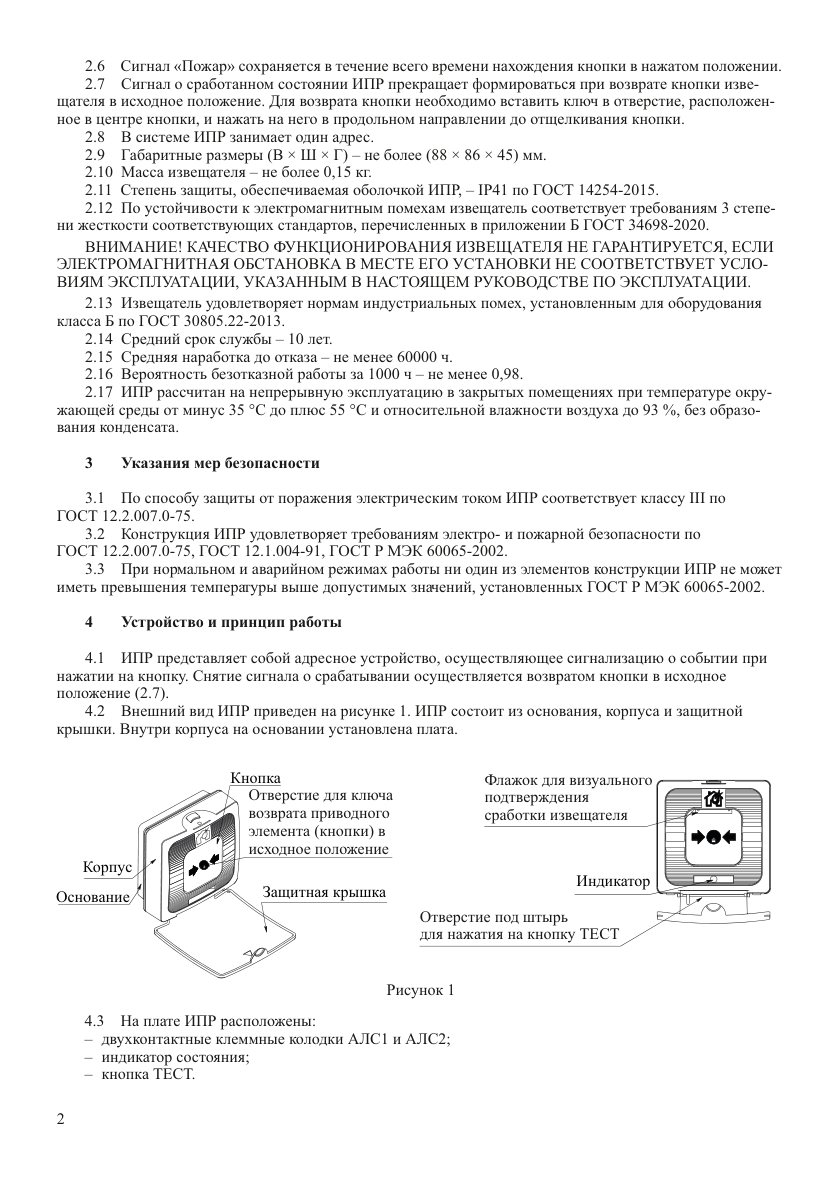

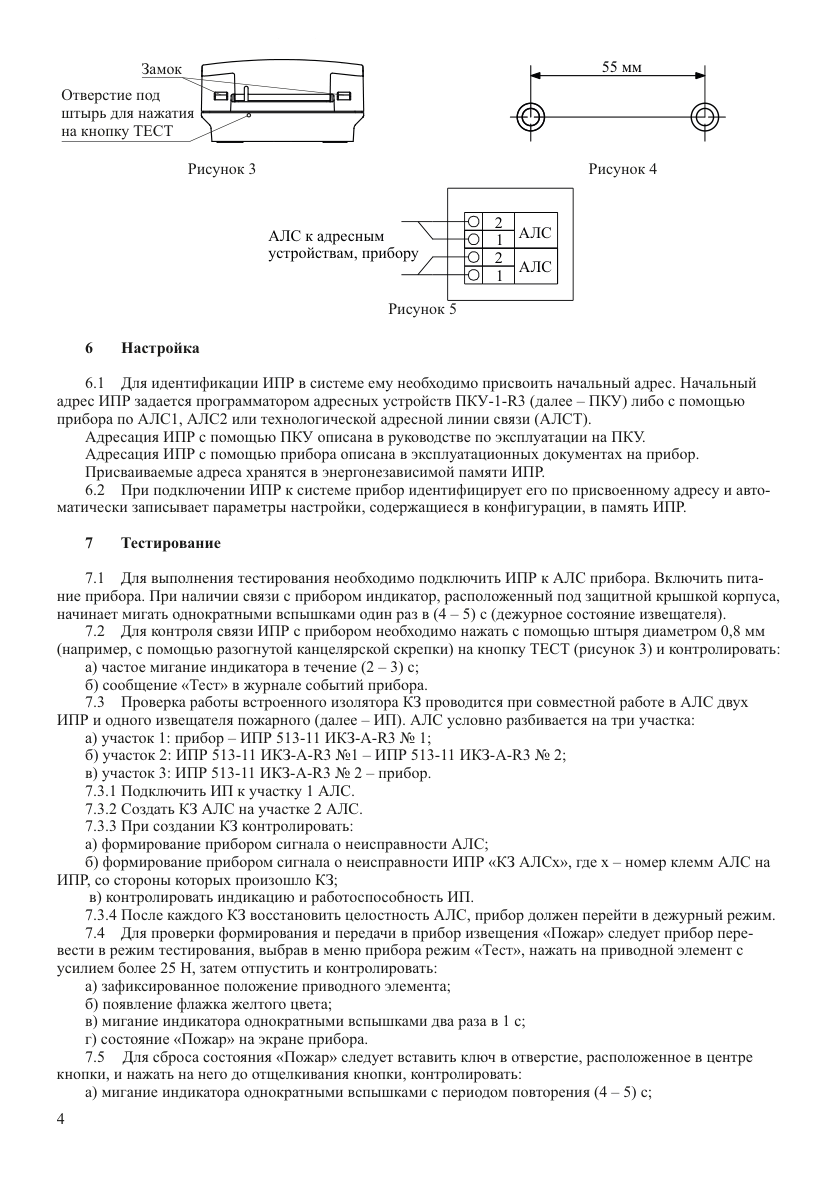

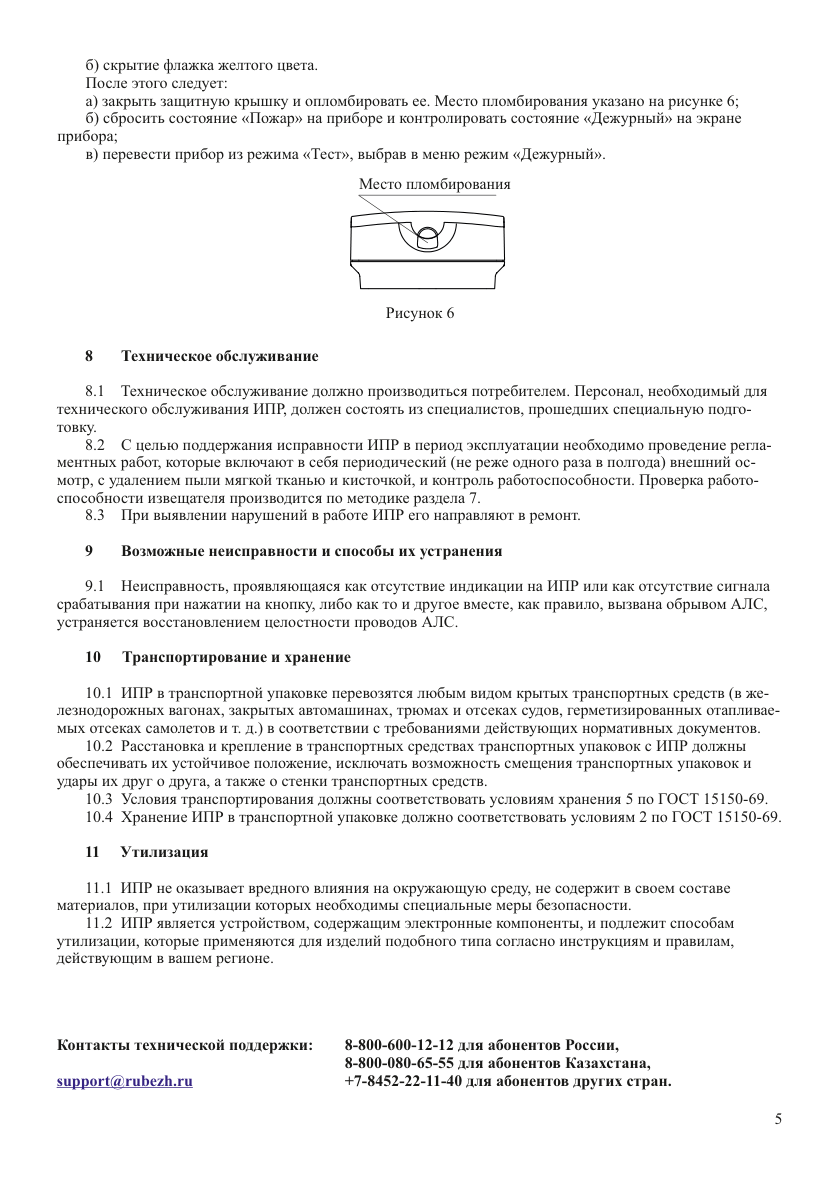

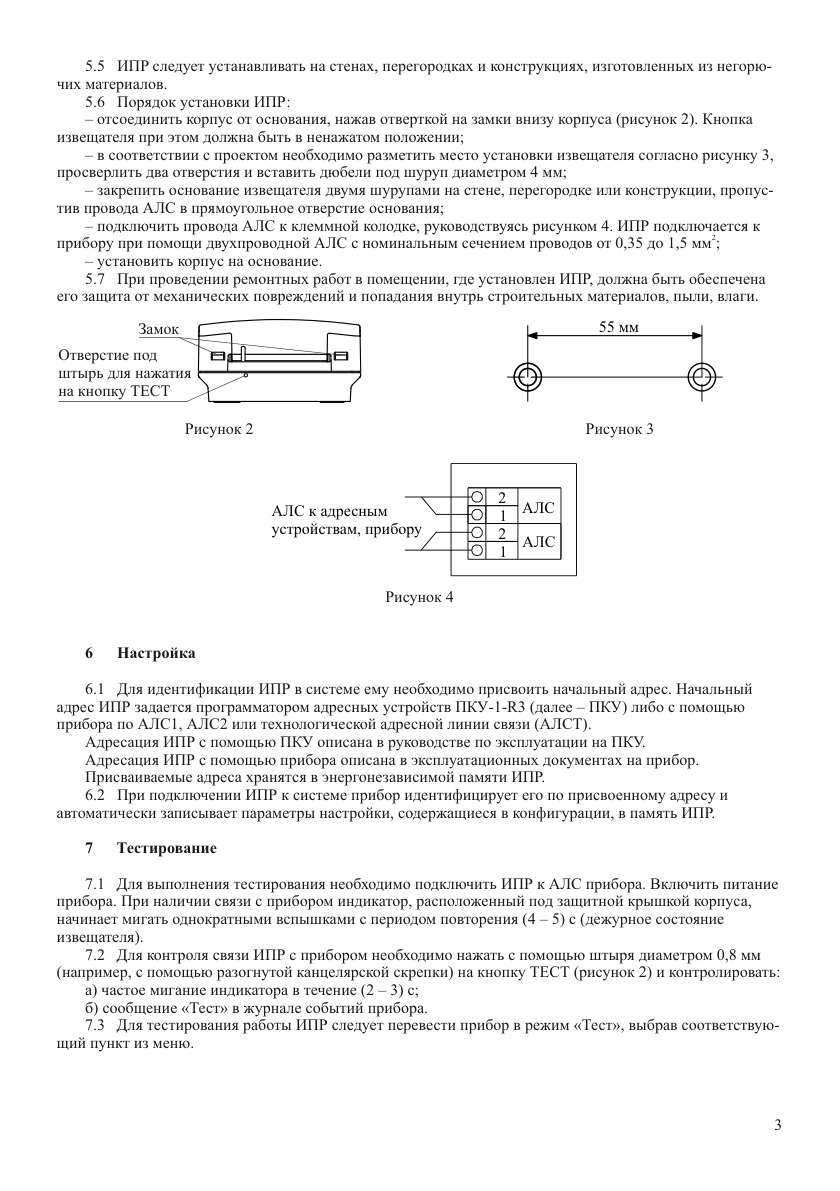

- ИПР 513-11-А-R3 — РЭ ПАСН.425211.013; ИПР 513-11ИКЗ-А-R3 — РЭ (тот же заводской номер серии ПАСН); ИПР 513-15-А-РК-R3 — РЭ; ИПР 513-А014 «ALEKSA» — паспорт.
