RusGate Premier P2-M и P2-M-Slim — моторизованный двупод для улицы под навесом

Мото-турникет двупод из нержавеющей стали: 30 человек в минуту, питание 24 В, IP54, от −20 до +40 °С. Тумбовый P2-M и малогабаритный P2-M-Slim, автономный режим до 4000 карт.

Модели семейства

PREMIER P2-MМото-турникет двупод тумбовый.

Габариты с планками	770×1178×1090 мм
Вес нетто	80 кг
Планки	2 шт. в комплекте
Ширина прохода	500 мм (перекрываемая планкой), 560 мм с зазором
Питание	24 В DC, до 4 А; 3 Вт в ожидании, 96 Вт при повороте и блокировке
Пропускная способность	30 человек в минуту
Интерфейсы	Wiegand 26, Wiegand 34, Wi-Fi, RS-485
Защита	IP54, на открытом воздухе под навесом
Температура	−20…+40 °С, влажность до 98% при +25 °С

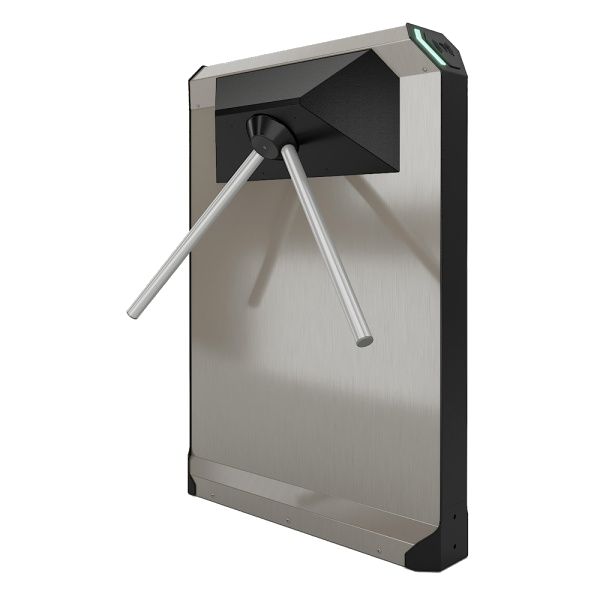

PREMIER P2-M-SlimМото-турникет двупод малогабаритный; остальные параметры как у P2-M.

Габариты с планками	770×768×1090 мм
Вес нетто	67 кг
Планки	2 шт. в комплекте
Питание	24 В DC, до 4 А; 3 Вт в ожидании, 96 Вт при повороте и блокировке

Как это работает и подключается

Моторизованный механизм возвращает планки в исходное положение после каждого прохода; датчики поворота фиксируют факт и направление прохода. Доворот: при повороте планки более чем на 60° — в сторону движения, менее 60° — обратно.
Исполнения: без считывателей (v.1 турникет-трипод, v.1.1 счётчик, v.1.2 STOP-COVID счётчик) и со встроенными считывателями (v.2 автономный модуль, v.2.1 автономная проходная). Встроенные считыватели — EM Marine и Mifare 1K.
Через Wiegand идут только данные со считывателей; полное управление, чтение событий и настройка — по Wi-Fi и RS-485. Управление с проводного пульта или с Android-устройства по Wi-Fi; два внешних исполнительных выхода, вход пожарной сигнализации.
Антипаника автоматическая: без питания или при сигналах ALARM/FIRE турникет переходит в открытое состояние.

Монтаж

Основание: прочный ровный бетон не ниже марки 400 или камень толщиной не менее 150 мм; на менее прочном — закладные фундаментные элементы 300×300×300 мм или рамное основание. Точки крепления стойки в одной горизонтальной плоскости (уровень), вертикальность — отвесом.
Анкеры М12, отверстия под них сверлом Ø16 мм (перфоратор 1,2–1,5 кВт); гильзы анкеров не должны выступать над полом.
Кабельный канал под провода готовят штробой до монтажа; провода к клеммам центральной платы подключают после установки стойки.
Раму ставят на 8 гильз анкеров; для доступа к узлам снимают лицевую крышку, торцевые крышки и передний кожух — порядок в руководстве.

Примеры

Проходная на улице под навесом

Паспорт допускает эксплуатацию на открытом воздухе под навесом и в помещениях, в том числе без искусственного климата (климатическое исполнение У2).

Проходная с учётом рабочего времени

В исполнении со считывателями — автономный модуль (до 4000 карт и событий) или проходная с УРВ, где объём ограничен базой данных.

Частые вопросы

Что входит в поставку?

Корпус, преграждающие планки, паспорт, проводной пульт; блок питания покупается отдельно. Руководство по эксплуатации — на сайте производителя.

Поддерживает ли турникет сторонние СКУД?

Да: паспорт указывает стыковку с любым СКУД, интерфейсы Wiegand 26, Wiegand 34, Wi-Fi и RS-485.

Чем P2-M отличается от P2-M-Slim?

Габаритом и весом: 1178 мм и 80 кг у P2-M против 768 мм и 67 кг у Slim.

Нюансы и грабли

Блок питания в комплект не входит. Если его мощности не хватает, турникет перезагружается при блокировании прохода — руководство советует взять блок побольше.
Планки ставят и снимают отдельно от установки стойки: турникет крепят к основанию при снятых планках. Садиться и облокачиваться на планки нельзя, нагрузка на планку не более 15 кг.
Монтажные винты планок со временем ослабевают — рекомендован анаэробный герметик для разъёмных резьбовых соединений и периодическая подтяжка.
Изготовитель снимает с себя ответственность за ущерб от монтажа не по руководству.
Антипаника не заменяет основной аварийный выход: его организуют отдельно от турникетов.
Габариты и ширина прохода даны для стандартных планок; планки рабочей длиной более 500 мм до 700 мм делают по согласованию с изготовителем, и размеры тогда меняются.
ТО по руководству: ТО-1 (внешний осмотр и регулировка) раз в 1, 2 или 3 месяца и ТО-2 (с частичной разборкой) раз в 2, 4 или 6 месяцев — при повышенной, нормальной и пониженной интенсивности; первые три месяца — по графику повышенной.

Документация

RusGate — паспорт и руководство по эксплуатации (Google Docs, сайт русгейт.рф)
