RusGate Premier P3-NO и P3-NO-Slim — турникет-трипод нормально открытый

Трипод из нержавеющей стали, 12 В, 30 человек в минуту, механическая антипаника на планках. Тумбовый P3-NO и малогабаритный P3-NO-Slim, IP41, от −20 до +40 °С.

Модели семейства

PREMIER P3-NOТурникет-трипод нормально открытый тумбовый.

Габариты с планками	770×1178×1090 мм
Вес нетто	80 кг
Планки	3 шт. с механической антипаникой
Ширина прохода	500 мм (перекрываемая планкой), min 560 мм с зазором для антипаники
Питание	12 В DC, до 2 А; 3 Вт в ожидании, 24 Вт при блокировке
Пропускная способность	30 человек в минуту
Интерфейсы	Wiegand 26, Wiegand 34, Wi-Fi, RS-485
Защита	IP41, помещение
Температура	−20…+40 °С, влажность не выше 98%

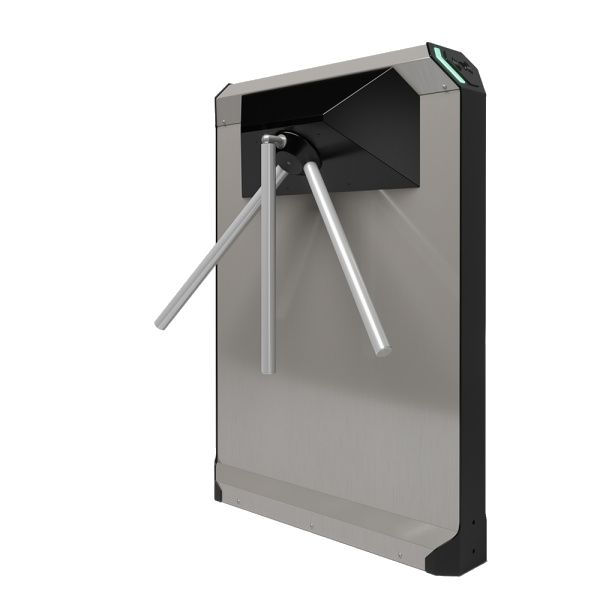

PREMIER P3-NO-SlimТурникет-трипод нормально открытый малогабаритный.

Габариты с планками	770×768×1090 мм
Вес нетто	67 кг
Планки	3 шт. с механической антипаникой
Питание	12 В DC, до 2 А

Как это работает и подключается

Демпфер и доводчик возвращают планки в исходное положение; датчики поворота фиксируют проход и его направление. Антипаника реализована механически на планках: планку тянут вдоль оси от стойки и складывают вниз.
Исполнения: без считывателей (v.1, v.1.1, v.1.2) и со встроенными считывателями (v.2 автономный модуль, v.2.1 автономная проходная); считыватели Mifare 1K и EM Marine, два считывателя.
Wiegand передаёт только данные считывателей; полное управление, события и настройка — по Wi-Fi и RS-485. Автономно до 4000 пользователей, события — до 4000 с дополнительным модулем.

Монтаж

Основание: прочный ровный бетон не ниже марки 400 или камень толщиной не менее 150 мм; на менее прочном — закладные фундаментные элементы 300×300×300 мм или рамное основание. Точки крепления стойки в одной горизонтальной плоскости (уровень), вертикальность — отвесом.
Анкеры М12, отверстия под них сверлом Ø16 мм (перфоратор 1,2–1,5 кВт); гильзы анкеров не должны выступать над полом.
Кабельный канал под провода готовят штробой до монтажа; провода к клеммам центральной платы подключают после установки стойки.
При установке предусмотреть около 60 мм дополнительной ширины прохода, чтобы ограждения не мешали складыванию планки антипаники.

Примеры

Проходная в помещении без климат-контроля

Паспорт допускает крытые помещения без регулирования температуры с естественной вентиляцией и отапливаемые (исполнения УХЛ 3 и УХЛ4), от −20 до +40 °С.

Турникет-счётчик

Исполнение v.1.1 — турникет-счётчик без считывателей; v.2 и выше — со встроенными считывателями.

Частые вопросы

Что входит в поставку?

Корпус, преграждающие планки, паспорт, проводной пульт; блок питания покупается отдельно. Руководство по эксплуатации — на сайте производителя.

Поддерживает ли турникет сторонние СКУД?

Да: паспорт указывает стыковку с любым СКУД, интерфейсы Wiegand 26, Wiegand 34, Wi-Fi и RS-485.

Чем P3-NO отличается от P3-NO-Slim?

Габаритом и весом: 1178 мм и 80 кг у P3-NO против 768 мм и 67 кг у Slim.

Нюансы и грабли

Блок питания в комплект не входит. Если его мощности не хватает, турникет перезагружается при блокировании прохода — руководство советует взять блок побольше.
Планки ставят и снимают отдельно от установки стойки: турникет крепят к основанию при снятых планках. Садиться и облокачиваться на планки нельзя, нагрузка на планку не более 15 кг.
Монтажные винты планок со временем ослабевают — рекомендован анаэробный герметик для разъёмных резьбовых соединений и периодическая подтяжка.
Изготовитель снимает с себя ответственность за ущерб от монтажа не по руководству.
Антипаника не заменяет основной аварийный выход: его организуют отдельно от турникетов.
Питание 12 В и до 2 А — у триподов, не путать с 24 В и 4 А у моторных двуподов этой же фирмы.
ТО по руководству: ТО-1 (внешний осмотр и регулировка) раз в 1, 2 или 3 месяца и ТО-2 (с частичной разборкой) раз в 2, 4 или 6 месяцев — при повышенной, нормальной и пониженной интенсивности; первые три месяца — по графику повышенной.

Документация

RusGate — паспорт и руководство по эксплуатации (Google Docs, сайт русгейт.рф)
