RusGate T2-M-SF и T2-M-BF — моторизованный двупод для помещений

Мото-турникет двупод для закрытых помещений: 24 В, 30 человек в минуту, IP41, от +1 до +40 °С. Одностоечный T2-M-SF и увеличенный двухстоечный T2-M-BF.

Модели семейства

T2-M-SFМото-турникет двупод одностоечный.

Габариты с планками	780×786×960 мм
Вес нетто	29,5 кг
Планки	2 шт. в комплекте
Ширина прохода	477 мм (перекрываемая планкой), 540 мм max с зазором
Питание	24 В DC, до 4 А; 3 Вт в ожидании, 96 Вт при повороте и блокировке
Пропускная способность	30 человек в минуту
Защита	IP41, помещение
Температура	+1…+40 °С, влажность не выше 80%

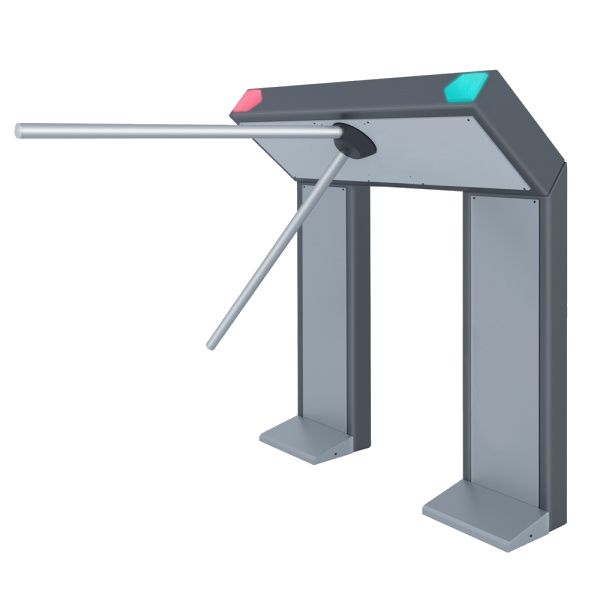

T2-M-BFМото-турникет двупод увеличенный двухстоечный; поставляется разобранным на три части.

Габариты с планками	1000×805×1075 мм
Вес нетто	60,5 кг
Планки	2 шт. в комплекте
Ширина прохода	480 мм (перекрываемая планкой), 540 мм max с зазором
Питание	24 В DC, до 4 А

Как это работает и подключается

Моторизованный механизм возвращает планки в исходное положение после каждого прохода; датчики поворота фиксируют факт и направление прохода.
Исполнения: без считывателей (v.1, v.1.1, v.1.2) и со встроенными считывателями (v.2 автономный модуль, v.2.1 автономная проходная); считыватели — Mifare 1K или EM Marine по желанию заказчика, два считывателя.
Wiegand передаёт только данные считывателей; полное управление, события и настройка — по Wi-Fi и RS-485. Автономно до 4000 пользователей, события — до 4000 с дополнительным модулем.
Антипаника автоматическая: без питания или при сигналах ALARM/FIRE турникет переходит в открытое состояние.

Монтаж

Основание: прочный ровный бетон не ниже марки 400 или камень толщиной не менее 150 мм; на менее прочном — закладные фундаментные элементы 300×300×300 мм или рамное основание. Точки крепления стойки в одной горизонтальной плоскости (уровень), вертикальность — отвесом.
Анкеры М12, отверстия под них сверлом Ø16 мм (перфоратор 1,2–1,5 кВт); гильзы анкеров не должны выступать над полом.
Кабельный канал под провода готовят штробой до монтажа; провода к клеммам центральной платы подключают после установки стойки.
T2-M-BF приходит в разобранном виде: горизонтальный блок и две универсальные стойки с предустановленным комплектом метизов.

Примеры

Проходная офиса или предприятия

Климатическое исполнение УХЛ4: закрытое помещение с искусственным регулированием климата, от +1 до +40 °С без конденсации.

Контроль несанкционированного прохода

Для T2-M-SF опционально устанавливают инфракрасные датчики прохода под планкой; система датчиков управляет реле на плате для включения оповещения.

Частые вопросы

Что входит в поставку?

Корпус, преграждающие планки, паспорт, проводной пульт; блок питания покупается отдельно. Руководство по эксплуатации — на сайте производителя.

Поддерживает ли турникет сторонние СКУД?

Да: паспорт указывает стыковку с любым СКУД, интерфейсы Wiegand 26, Wiegand 34, Wi-Fi и RS-485.

Чем SF отличается от BF?

SF — одностоечный (280×309×960 мм без планок, 29,5 кг), BF — увеличенный двухстоечный (1000×325×1075 мм, 60,5 кг).

Нюансы и грабли

Блок питания в комплект не входит. Если его мощности не хватает, турникет перезагружается при блокировании прохода — руководство советует взять блок побольше.
Планки ставят и снимают отдельно от установки стойки: турникет крепят к основанию при снятых планках. Садиться и облокачиваться на планки нельзя, нагрузка на планку не более 15 кг.
Монтажные винты планок со временем ослабевают — рекомендован анаэробный герметик для разъёмных резьбовых соединений и периодическая подтяжка.
Изготовитель снимает с себя ответственность за ущерб от монтажа не по руководству.
Антипаника не заменяет основной аварийный выход: его организуют отдельно от турникетов.
Габариты и ширина прохода даны для планок стандартной длины; планки рабочей длиной более 500 мм до 700 мм (T2-M-BF) или до 600 мм (T2-M-SF) — по согласованию с изготовителем, размеры меняются.
ТО по руководству: ТО-1 (внешний осмотр и регулировка) раз в 1, 2 или 3 месяца и ТО-2 (с частичной разборкой) раз в 2, 4 или 6 месяцев — при повышенной, нормальной и пониженной интенсивности; первые три месяца — по графику повышенной.

Документация

RusGate — паспорт и руководство по эксплуатации (Google Docs, сайт русгейт.рф)
