RusGate T3-NO-SF и T3-NO-BF — турникет-трипод нормально открытый для помещений

Трипод из окрашенной стали для закрытых помещений: 12 В, 30 человек в минуту, механическая антипаника, IP41. Одностоечный T3-NO-SF и увеличенный двухстоечный T3-NO-BF.

Модели семейства

T3-NO-SFТурникет-трипод нормально открытый одностоечный.

Габариты с планками	780×786×960 мм
Вес нетто	30,5 кг
Планки	3 шт. с механической антипаникой
Ширина прохода	477 мм (перекрываемая планкой), min 537 мм с зазором
Питание	12 В DC, до 2 А; 3 Вт в ожидании, 24 Вт при блокировке
Пропускная способность	30 человек в минуту
Защита	IP41, помещение
Температура	+1…+40 °С, влажность не выше 80%

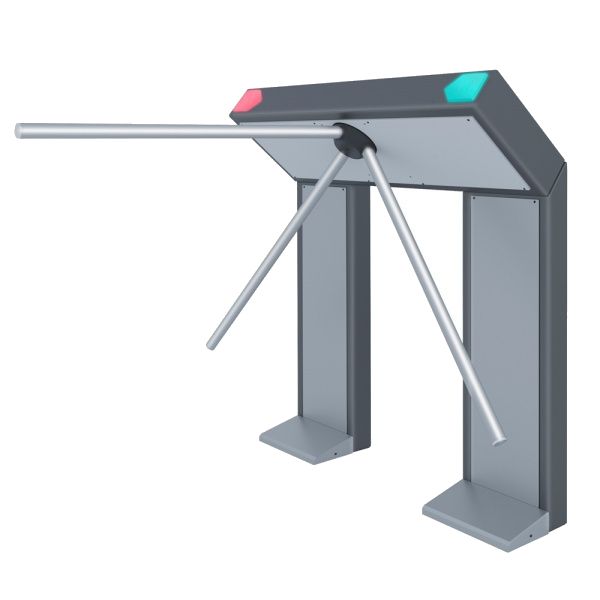

T3-NO-BFТурникет-трипод нормально открытый увеличенный двухстоечный; поставляется разобранным.

Габариты с планками	1000×805×1075 мм
Вес нетто	61,5 кг
Планки	3 шт. с механической антипаникой
Ширина прохода	480 мм (перекрываемая планкой), 540 мм min с зазором
Питание	12 В DC, до 2 А

Как это работает и подключается

Демпфер и доводчик возвращают планки в исходное положение; датчики поворота фиксируют проход и его направление. Антипаника механическая: планку тянут вдоль оси от стойки и складывают вниз — без ключей и инструмента.
Исполнения: без считывателей (v.1, v.1.1, v.1.2) и со встроенными считывателями (v.2 автономный модуль, v.2.1 автономная проходная); считыватели Mifare 1K или EM Marine по желанию заказчика, два считывателя.
Wiegand передаёт только данные считывателей; полное управление, события и настройка — по Wi-Fi и RS-485. Автономно до 4000 пользователей, события — до 4000 с дополнительным модулем; поддерживаются два внешних исполнительных устройства и вход пожарной сигнализации.

Монтаж

Основание: прочный ровный бетон не ниже марки 400 или камень толщиной не менее 150 мм; на менее прочном — закладные фундаментные элементы 300×300×300 мм или рамное основание. Точки крепления стойки в одной горизонтальной плоскости (уровень), вертикальность — отвесом.
Анкеры М12, отверстия под них сверлом Ø16 мм (перфоратор 1,2–1,5 кВт); гильзы анкеров не должны выступать над полом.
Кабельный канал под провода готовят штробой до монтажа; провода к клеммам центральной платы подключают после установки стойки.
При установке предусмотреть около 60 мм дополнительной ширины прохода, чтобы ограждения не мешали складыванию планки антипаники.
Шлейф 10 pin при установке переднего кожуха должен свободно свисать; заправлять его в полость механизма с вращающимися частями категорически запрещено.
T3-NO-BF приходит разобранным: горизонтальный блок и две универсальные стойки с предустановленными метизами.

Примеры

Проходная в закрытом помещении

Климатическое исполнение УХЛ4: помещение с искусственным регулированием климата, от +1 до +40 °С без конденсации. Паспорт рекомендует один турникет на каждые 500 человек в смену или из расчёта пика 30 человек в минуту.

Контроль прохода под планкой

Для T3-NO-SF опционально ставят инфракрасные датчики препятствий; система управляет реле на плате для включения оповещения.

Частые вопросы

Что входит в поставку?

Корпус, преграждающие планки, паспорт, проводной пульт; блок питания покупается отдельно. Руководство по эксплуатации — на сайте производителя.

Поддерживает ли турникет сторонние СКУД?

Да: паспорт указывает стыковку с любым СКУД, интерфейсы Wiegand 26, Wiegand 34, Wi-Fi и RS-485.

Чем SF отличается от BF?

SF одностоечный (280×309×960 мм без планок, 30,5 кг), BF увеличенный двухстоечный (1000×325×1075 мм, 61,5 кг).

Нюансы и грабли

Блок питания в комплект не входит. Если его мощности не хватает, турникет перезагружается при блокировании прохода — руководство советует взять блок побольше.
Планки ставят и снимают отдельно от установки стойки: турникет крепят к основанию при снятых планках. Садиться и облокачиваться на планки нельзя, нагрузка на планку не более 15 кг.
Монтажные винты планок со временем ослабевают — рекомендован анаэробный герметик для разъёмных резьбовых соединений и периодическая подтяжка.
Изготовитель снимает с себя ответственность за ущерб от монтажа не по руководству.
Антипаника не заменяет основной аварийный выход: его организуют отдельно от турникетов.
Эксплуатация с постоянно открытыми планками может ослабить пружину механизма — это считается нарушением условий эксплуатации; кратковременно — допускается.
Питание 12 В и до 2 А — у триподов; у моторизованных двуподов этой же фирмы 24 В и до 4 А.
ТО по руководству: ТО-1 (внешний осмотр и регулировка) раз в 1, 2 или 3 месяца и ТО-2 (с частичной разборкой) раз в 2, 4 или 6 месяцев — при повышенной, нормальной и пониженной интенсивности; первые три месяца — по графику повышенной.
