ACS-102-CE — контроллер доступа в исполнениях S, B, BM, B(POE) и BM(POE)

Контроллер ACS-102-CE на одну или две точки доступа, исполнения S, B, BM, B(POE), BM(POE): внешний источник 12 В, встроенный БП 220 В или PoE; PoE-версии 0…+50 °C.

Модели семейства

ACS-102-CE-SКорпус без блока питания; внешний источник 12 В.

Корпус	без блока питания, внешний источник 12 В
Габариты	196×146×36,5 мм
Масса нетто	не более 0,3 кг

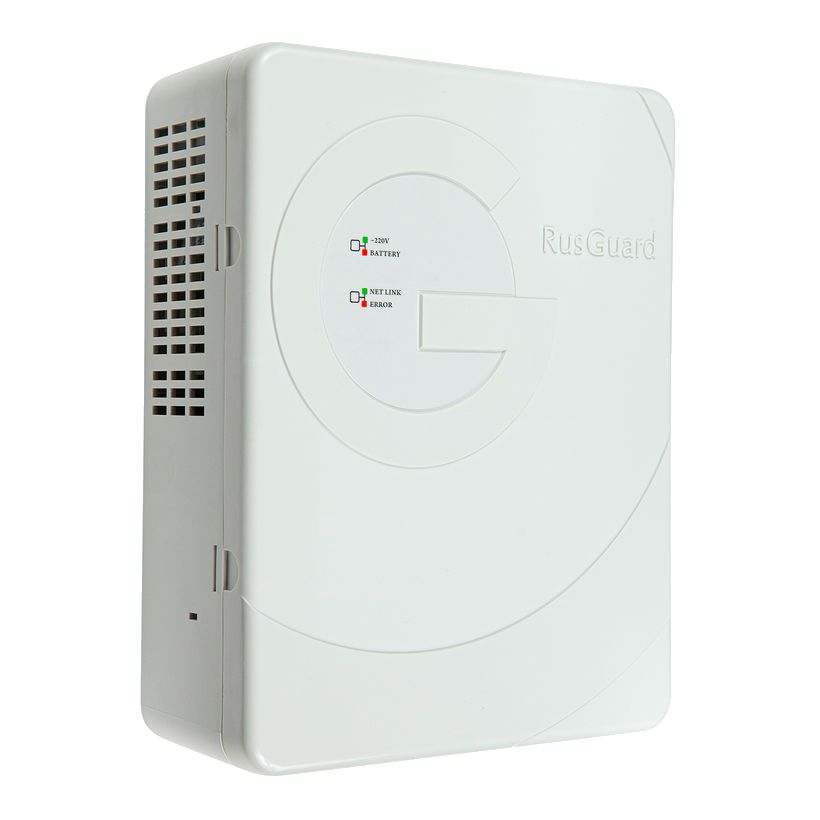

ACS-102-CE-BПластиковый корпус со встроенным импульсным блоком питания.

Корпус	пластиковый, встроенный импульсный БП 220 В
Питание	вход 220 В, 50 Гц; источник 13,8 В, не более 3 А
Габариты	215×280×91,5 мм
Резерв	АКБ 12 В 7 А·ч, не в комплекте

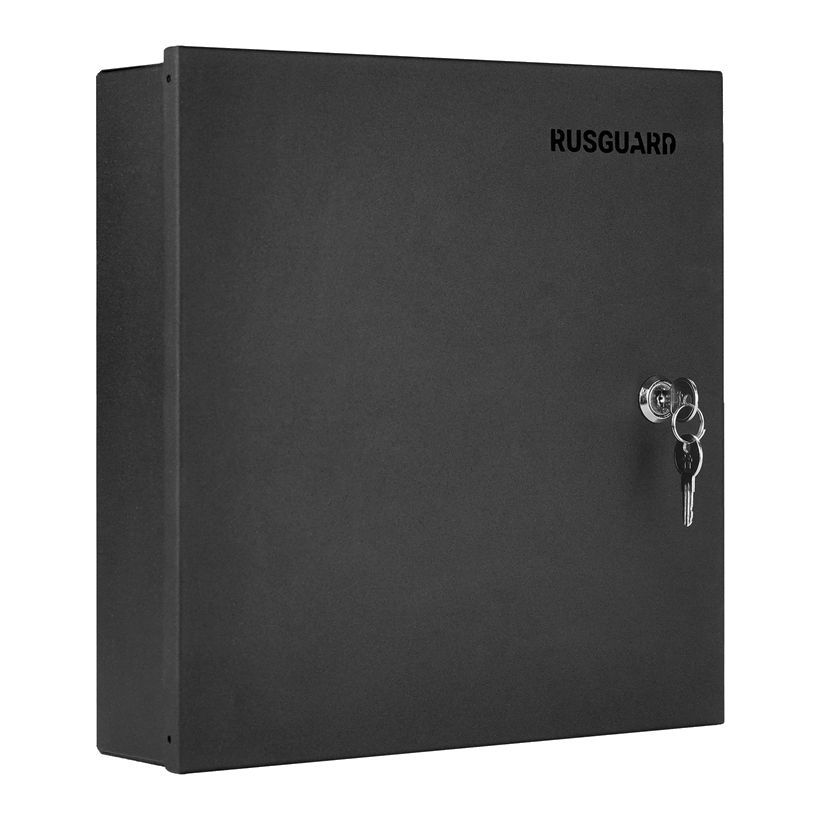

ACS-102-CE-BMМеталлический корпус со встроенным импульсным блоком питания.

Корпус	металлический, встроенный импульсный БП 220 В
Питание	вход 220 В, 50 Гц; источник 13,8 В, не более 3 А
Габариты	298×306×84 мм
Резерв	АКБ 12 В 7 А·ч, не в комплекте

ACS-102-CE-B(POE)Пластиковый корпус со встроенным модулем PoE.

Корпус	пластиковый, встроенный модуль PoE
Питание	встроенный модуль PoE, макс. ток до 3 А; потребление контроллера не более 150 мА
Габариты	215×280×91,5 мм
Масса нетто/брутто	1,0 кг / 1,2 кг
Резерв	АКБ 12 В 7 А·ч, не в комплекте — доступность зависит от мощности PoE-инжектора
Рабочая температура	0…+50 °C

ACS-102-CE-BM(POE)Металлический корпус со встроенным модулем PoE.

Корпус	металлический, встроенный модуль PoE
Питание	встроенный модуль PoE, макс. ток до 3 А; потребление контроллера не более 150 мА
Габариты	298×306×84 мм
Масса нетто/брутто	2,3 кг / 2,6 кг
Резерв	АКБ 12 В 7 А·ч, не в комплекте — доступность зависит от мощности PoE-инжектора
Рабочая температура	0…+50 °C

Как это работает и подключается

Паспорт допускает работу с RusGuard Soft версии 3.6.0 и выше либо автономно.
Интерфейс связи с сервером — 10/100 BASE-T, дополнительный — CAN-HS. Для считывателей указаны Wiegand, RBus, Touch Memory, PS/2 и KBW.
Память — до 64 000 ключей и до 60 000 событий; предусмотрены два тревожных входа и восемь электронных исполнительных реле.
Потребление самого контроллера паспорт нормирует как не более 150 мА независимо от способа питания; у B(POE) и BM(POE) оно подаётся через встроенный модуль PoE с максимальным током до 3 А.

Монтаж

Паспорт допускает работу внутри закрытых помещений при 0…+50 °C; запрещает агрессивные среды, пыль и взрывопожароопасные помещения.
Профилактика по паспорту: осмотр корпуса и соединений, проверка АКБ при наличии, очистка при необходимости.
Для B(POE)/BM(POE) подбирать инжектор по таблице паспорта модуля PoE: IEEE 802.3af (Тип 1, 15,4 Вт) — без АКБ; IEEE 802.3at (Тип 2, PoE+, 30 Вт) — с АКБ, но без режима двух дверей с АКБ; UPoE 802.3bt (Тип 3, PoE++, 60 Вт) и 802.3bt (Тип 4, PoE++, 90 Вт) — доступны оба режима.
Мощность на сплиттере для этих инжекторов паспорт указывает как 12,95 / 25,5 / 51 / 71,3 Вт соответственно — учитывать при расчёте бюджета линии PoE.
На инжекторе выставлять лимит мощности по порту, а не по классу потребителя; для инжекторов 60 Вт и более паспорт рекомендует перевести переключатель в положение 3А на модуле PoE.

Примеры

Одна дверь

Считыватели на входе и выходе одной двери — один из режимов, перечисленных паспортом.

Две двери

По считывателю на вход каждой двери — второй режим из паспорта.

Две двери с резервом на PoE

Для B(POE)/BM(POE) режим двух дверей с АКБ паспорт модуля PoE допускает только при инжекторе от 60 Вт; инжектор 15,4 Вт не поддерживает АКБ вовсе, 30 Вт — АКБ без режима двух дверей.

Частые вопросы

Какая версия работает от внешнего источника 12 В?

ACS-102-CE-S. B и BM комплектуются встроенным импульсным источником, B(POE) и BM(POE) — встроенным модулем PoE.

Сколько считывателей предусмотрено?

Паспорт указывает два подключения считывателей.

Можно ли использовать АКБ с PoE-инжектором 15,4 Вт?

Нет: паспорт модуля PoE отмечает для этого инжектора использование АКБ как недоступное.

Нюансы и грабли

Нельзя приписывать исполнению S встроенный блок питания или АКБ: они указаны только для B, BM, B(POE) и BM(POE).
Восемь реле различаются нагрузкой: EK1–EK4 — до 15 В, 1500 мА (3000 мА в импульсном режиме); EK5–EK8 — до 15 В, 50 мА.
Индекс версии в имени файла паспорта не обозначает отдельную модификацию контроллера.
АКБ 12 В 7 А·ч для B(POE)/BM(POE) не входит в комплект; возможность её применения и режим двух дверей с резервом зависят от мощности PoE-инжектора (см. install).

Документация

RusGuard — Контроллеры СКУД серии ACS-102-CE, паспорт ГАРВ.425723.001 ПС
RusGuard — Контроллеры СКУД серий ACS-102-CE, ACS-105-CE с модулем PoE, паспорт ГАРВ.425723.005 ПС
