ACS-202-CE — линейка контроллеров доступа: S, B, BM, BM(FO), B(POE), BM(POE)

Контроллер одной или двух точек доступа, 8 реле и до 1 000 000 ключей в памяти. Шесть исполнений по паспортам — от корпуса без встроенного питания до металлического с PoE или оптоволокном.

Модели семейства

ACS-202-CE-SКорпус без встроенного блока питания, питание от внешнего источника 12 В.

Питание	внешний источник 12 В
Габариты	196×146×36,5 мм
Масса нетто/брутто	0,3/0,4 кг
Температура	-40…+50 °C

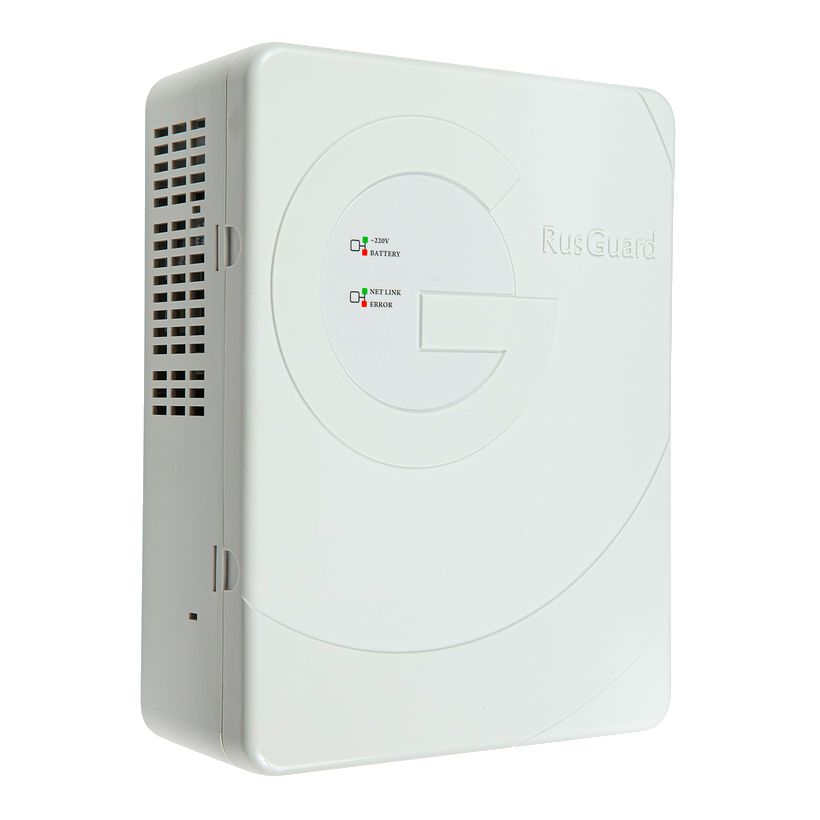

ACS-202-CE-BПластиковый корпус со встроенным импульсным блоком питания.

Питание	встроенный БП 13,8 В, не более 3 А; вход 220 В, 50 Гц
Потребляемая мощность	не более 50 Вт
Резерв	АКБ 12 В 7 Ач (не в комплекте)
Габариты	215×280×91,5 мм
Масса нетто/брутто	1,0/1,2 кг

ACS-202-CE-BMМеталлический корпус со встроенным импульсным блоком питания.

Питание	встроенный БП 13,8 В, не более 3 А; вход 220 В, 50 Гц
Резерв	АКБ 12 В 7 Ач (не в комплекте)
Габариты	298×306×84 мм
Масса нетто/брутто	2,3/2,6 кг

ACS-202-CE-BM(FO)Металлический корпус с интерфейсом обмена данными по оптоволокну.

Связь с сервером	100Base-FX SC/SM 1310 нм
Доп. интерфейс	10/100 BASE-T, CAN-HS
Габариты	298×306×84 мм
Масса нетто/брутто	2,7/3,0 кг

ACS-202-CE-B(POE)Пластиковый корпус со встроенным модулем PoE.

Питание	встроенный модуль PoE, макс. ток до 3 А
Габариты	215×280×91,5 мм
Масса нетто/брутто	1,0/1,2 кг

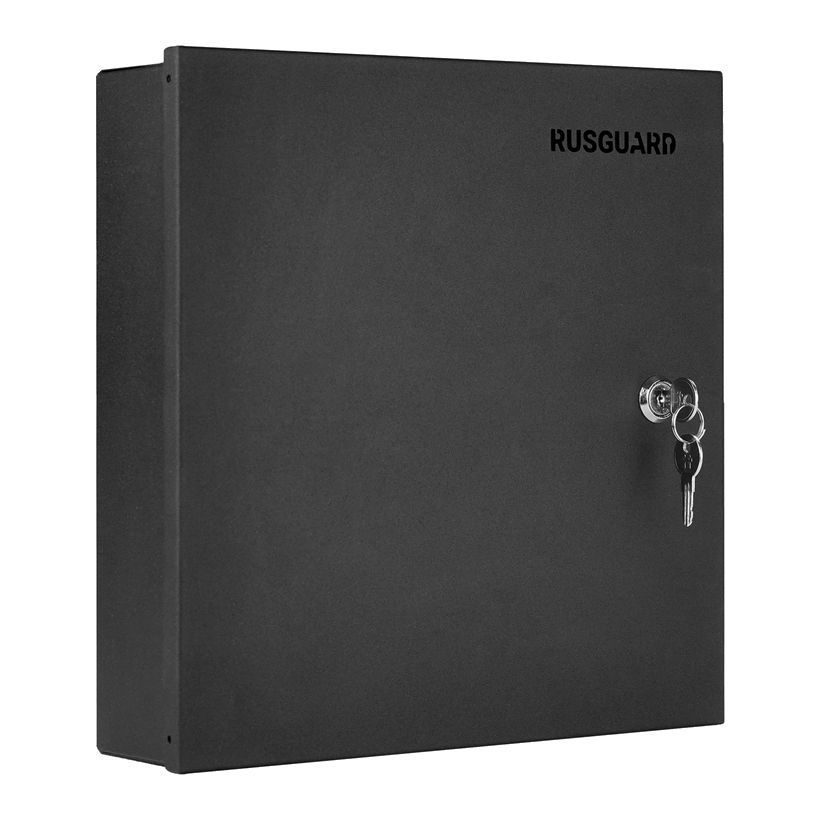

ACS-202-CE-BM(POE)Металлический корпус со встроенным модулем PoE.

Питание	встроенный модуль PoE, макс. ток до 3 А
Габариты	298×306×84 мм
Масса нетто/брутто	2,7/3,0 кг

Как это работает и подключается

Все исполнения управляют одной или двумя точками доступа; идентификация — RFID/смарт-картами, распознанным лицом, PIN-кодом и другими поддерживаемыми способами.
Работа возможна в системе на базе ПК с ПО RusGuard Soft версии 3.6.0 и выше либо автономно.
Память — до 1 000 000 ключей и до 60 000 событий; 2 считывателя с интерфейсами Wiegand, RBus, Touch Memory, PS/2, KBW, RS-232, RS-485.
8 исполнительных реле: EK1–EK4 — 15 В, 1500 мА (до 3000 мА в импульсном режиме); EK5–EK8 — 15 В, 50 мА. 4 независимых канала питания нагрузок: 12V1-2 — 500 мА, 12V3-4 — 1000 мА; при необходимости каналы можно объединять.
Для PoE-исполнений паспорт увязывает АКБ и режим двух дверей с мощностью инжектора: 15,4 Вт — без АКБ; 30 Вт — с АКБ, но без двух дверей с АКБ; 60 и 90 Вт — доступны оба варианта.

Монтаж

Эксплуатация только внутри закрытых помещений, включая неотапливаемые; паспорт запрещает агрессивные среды, пыль и взрывопожароопасные помещения.
Запрещается питать турникеты или картоприёмники от контроллера: РЭ требует объединять 0V блока питания турникета (картоприёмника) и 0V контроллера.
Для линии CAN на первом и последнем контроллере серии обязательна подтяжка (джамперы XP4, XP5); максимальная длина линии 500 м, максимум 50 контроллеров на линии; для линии и считывателей РЭ рекомендует кабель UTP 4×2×0,52 или UTP 2×2×0,52.
Для PoE-исполнений: лимит мощности инжектора выставлять по порту, а не по классу потребителя; для инжектора от 60 Вт переключатель на модуле PoE — в положение 3А.
Защитный диод 1N4007 на замке ставить на контакты замка, а не контроллера; тип контакта реле (НО/НЗ) выставлять по схеме подключения конкретного замка.

Примеры

Дверь

Паспорт допускает считыватели на вход и выход одной двери.

Две двери

Паспорт допускает по одному считывателю на вход каждой двери.

Турникет с картоприёмником

Паспорт называет турникет с картоприёмником отдельным типом точки доступа.

Ворота/шлагбаум

Паспорт допускает ворота или шлагбаум с картоприёмником и управлением светофорами.

Частые вопросы

Чем отличаются исполнения B и BM?

B — пластиковый корпус 215×280×91,5 мм массой 1,0/1,2 кг, BM — металлический 298×306×84 мм массой 2,3/2,6 кг; у обоих встроенный БП 13,8 В до 3 А.

Сколько считывателей поддерживает контроллер?

2 считывателя с интерфейсами Wiegand, RBus, Touch Memory, PS/2, KBW, RS-232, RS-485 — одинаково для всех исполнений линейки.

Можно ли использовать контроллер без встроенного блока питания?

Да, исполнение ACS-202-CE-S — плата без БП, питание от внешнего источника 12 В; остальные исполнения имеют встроенный БП или модуль PoE.

Нюансы и грабли

IP20 в паспорте указана именно при креплении контроллера на стене — не переносить степень защиты на произвольный монтаж.
Резервная АКБ 12 В 7 Ач не входит в комплект ни для одного исполнения; для -S (внешний источник 12 В, без встроенного БП) паспорт вообще не описывает резервное питание.
PoE-инжектор 15,4 Вт не позволяет использовать АКБ и режим двух дверей с АКБ — сверяться с таблицей инжекторов паспорта перед подбором.
Различать исполнения по паспорту: S — корпус без встроенного БП (внешний источник 12 В); B/BM — пластик/металл со встроенным БП; BM(FO) — металл с оптикой; B(POE)/BM(POE) — со встроенным модулем PoE.
