RDR-204-MF — антивандальный считыватель Mifare/NFC/EMV, версии с клавиатурой и без

Антивандальный считыватель карт Mifare 13,56 МГц для работы с контроллерами СКУД. Есть версия без клавиатуры (IP67) и версия (Key) с кодонаборной панелью (IP20).

Модели семейства

RDR-204-MFБазовая версия без клавиатуры, корпус IP67.

Частота	13,56 МГц (ISO 14443-A)
Идентификаторы	Mifare Ultralight/DesFire (UID), ID/Classic/Plus SL0/SL1/SL3 (UID и защищённая память), NFC (с приложением RusGuard Key под Android), EMV (номера банковских карт)
Интерфейсы	Wiegand 26-58, Touch Memory, RBus, RS-485, micro-USB (настройка и прошивка)
Дальность чтения	Mifare ID/Classic/Ultralight/DesFire — до 5 см; Mifare PLUS — до 3 см
Питание / потребление	8–15 В / 80 мА (макс.)
Защита корпуса / удар	IP67 / IK07 (ГОСТ 14254-2015, ГОСТ IEC 62262-2015)
Габариты / масса	58×120×22 мм; 0,32 кг нетто
Температура	от -60 °C до +60 °C

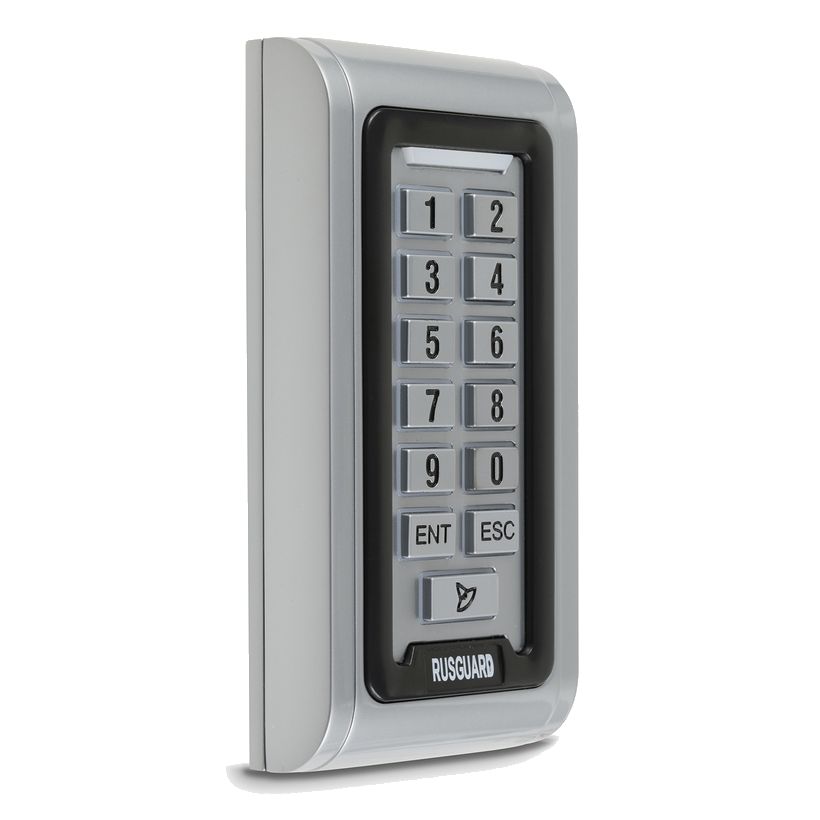

RDR-204-MF (Key)Версия с кодонаборной панелью, корпус IP20.

Частота	13,56 МГц (ISO 14443-A)
Идентификаторы	Mifare Ultralight/DesFire (UID), ID/Classic/Plus SL0/SL1/SL3, NFC (RusGuard Key, Android), EMV, кодонаборная панель
Интерфейсы	Wiegand 26-58, Touch Memory, RBus, RS-485, micro-USB
Дальность чтения	Mifare ID/Classic/Ultralight/DesFire — до 5 см; Mifare PLUS — до 3 см
Питание / потребление	8–15 В / 80 мА (макс.)
Защита корпуса / удар	IP20 / IK07
Габариты / масса	58×120×22 мм; 0,32 кг нетто
Температура	от -60 °C до +60 °C

Как это работает и подключается

Считыватель работает в режиме «считыватель» с контроллером СКУД, подключение — по одному из интерфейсов Wiegand, Touch Memory, RBus или RS-485 согласно таблице цветов проводов паспорта.
Настройка и обновление прошивки — по micro-USB через программу RusGuardReaderConfig.
Режим «RS-485»: считыватель можно подключить к шине RS-485 (параметры интерфейса 9600-8-N-1) и получать код карты в стороннем ПО без контроллера СКУД — либо простой передачей кода (в конфигураторе «Виртуальные интерфейсы» – «Нет», «Формат кода по доп. интерфейсам» – «DEC\HEX\ASCII\AddrCod», «Выдавать код по запросу на RS-485» – «Нет»), либо через API (маска разрешённых карт, опрос наличия карты, управление индикацией и звуком).

Монтаж

Провода по цвету: жёлтый W0, синий W1 (Wiegand) или Touch Memory (синий замыкается на 0V), зелёный LG, белый LR, оранжевый SP, красный +12V, чёрный 0V; для RS-485 — фиолетовый B, розовый A.
Дальность чтения снижается при установке на металлическую поверхность, при нестандартных картах/брелоках и при дуальных картах с несколькими интерфейсами.
Техобслуживание — ежегодный визуальный контроль корпуса и чистка от грязи и пыли.

Примеры

Wiegand-подключение

Жёлтый W0, синий W1 — стандартная схема Wiegand на клеммы контроллера.

RS-485/RBus по витой паре

Паспорт даёт схему подключения через интерфейс RBus по UTP 4×2×0,52.

Частые вопросы

Чем отличается RDR-204-MF от RDR-204-MF (Key)?

Версия Key добавляет кодонаборную панель и имеет корпус IP20; базовая версия без клавиатуры — IP67, подходит для улицы.

Какие интерфейсы поддерживает считыватель?

Wiegand 26-58, Touch Memory, RBus, RS-485 и micro-USB для настройки — согласно паспорту.

Нюансы и грабли

Версия без Key — IP67, версия Key (с клавиатурой) — только IP20; для уличной установки годится только версия без клавиатуры.
Дальность чтения в паспорте — справочная и падает на металле и для нестандартных карт: закладывать в проект с запасом.

Документация

RusGuard — Паспорт RDR-204-MF (Key), ГАРВ.425729.006 ПС
RusGuard — Паспорт RDR-204-MF, ГАРВ.425729.004 ПС (из
RusGuard — общая РЭ считывателей (режим RS-485)
