RVi-IPC20DN, IPC21, IPC21DN, IPC21DNL — компактные IP-камеры с PTZ-выходом

Компактные корпусные IP-камеры RVi одного типоразмера (142×78×65 мм) с выходом RS485 для управления поворотными устройствами (Pelco-D/P). Питание DC 9–12 В или PoE (802.3af).

IP-камеры RVi-IPC20DN / IPC21 / IPC21DN / IPC21DNL

Модели семейства

RVi-IPC20DNПЗС-матрица Sony Super HAD II, разрешение 704×576.

Матрица	1/3” Sony Super HAD II (ПЗС)
Горизонтальное разрешение	540 ТВЛ
Освещённость	0.15 Лк / 0.008 Лк@F1.2
Поток	704×576 @ 25 к/с
SD карта	MicroSD/HC, MiniSD/HC
Мощность	6 Вт, DC 9–12 В ±5%, 1А, PoE 802.3af
Габариты	142×78×65 мм

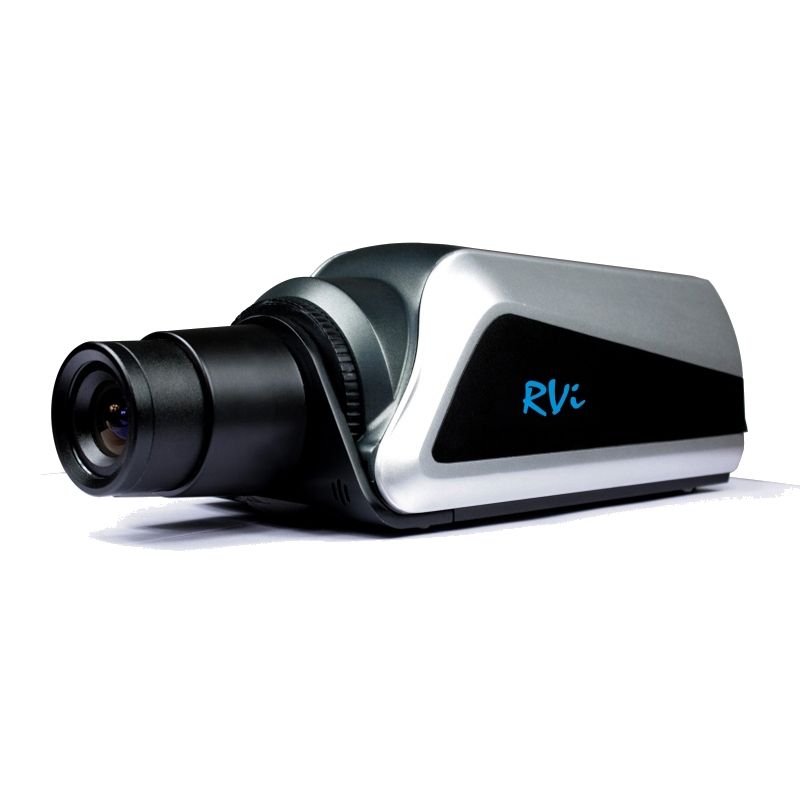

RVi-IPC21ПЗС Ex-view 1.3 Мп, поток 1280×720.

Матрица	1/3” Ex-view 1.3 Mega Pixel (ПЗС)
Горизонтальное разрешение	600 ТВЛ
Освещённость	0.5 Лк@F1.2
Поток	1280×720p @ 25 к/с
SD карта	MicroSD/HC, MiniSD/HC
Мощность	6 Вт, DC 9–12 В ±5%, 1А, PoE 802.3af
Габариты	142×78×65 мм

RVi-IPC21DNТо же, что IPC21, плюс режим Slow Shutter.

Матрица	1/3” Ex-view 1.3 Mega Pixel (ПЗС)
Горизонтальное разрешение	600 ТВЛ
Освещённость	0.5 Лк / 0.02 Лк (Slow Shutter)
Поток	1280×720p @ 25 к/с
SD карта	MicroSD/HC, MiniSD/HC
Мощность	6 Вт, DC 9–12 В ±5%, 1А, PoE 802.3af
Габариты	142×78×65 мм

RVi-IPC21DNLКМОП-матрица 1.3 Мп, встроенный микрофон.

Матрица	CMOS 1/3”, 1.3 Mega Pixel
Освещённость	0.5 Лк / 0.05 Лк (Slow Shutter)
Поток	1280×720p @ 25 к/с
Аудио	встроенный микрофон, 1 вход/1 выход
PTZ управление	RS485, Pelco-D/Pelco-P
SD карта	MicroSD/HC
Мощность	6 Вт, DC 9–12 В ±5%, 1А, PoE 802.3af
Габариты	142×78×65 мм

Как это работает и подключается

Все модели используют один корпус 142×78×65 мм и один веб-интерфейс (IE версии 6+), протоколы RTP/RTCP, TCP/UDP, HTTP, DHCP, DNS.
Аудио — сжатие G723.1/6.3 kbps, поддержка двунаправленных переговоров.
PTZ-выход RS485 с протоколами Pelco-D/Pelco-P встроен во все четыре модели.
Заводские настройки сети одинаковы у всех четырёх моделей: IP-адрес 192.168.0.120, порт 30001, логин admin, пароль admin — вход через веб-браузер или ПО NVMS.
Кнопка RESET на корпусе — сброс камеры на заводские настройки.

Монтаж

Питание — DC 9–12 В ±5% (1А) либо PoE 802.3af, разъёмы одинаковы для всей линейки.
Сетевой интерфейс — RJ-45, 10/100Base-T; тревожный вход/выход — 1/1 у всех моделей: тревожный вход принимает 0–12 В постоянного тока, тревожный выход — контакты реле максимальным током 300 мА при 12 В.
Формат сжатия видео — H.264 baseline profile level 3.1 без вариантов у всех четырёх моделей.
Перед первой настройкой через веб-браузер нужно установить элементы управления Active X.

Примеры

Базовый уровень

RVi-IPC20DN — самое низкое разрешение (704×576) в линейке.

HD с лучшей чувствительностью

RVi-IPC21DN/IPC21DNL — 1280×720 с режимом Slow Shutter для тёмных сцен.

Частые вопросы

Все ли камеры линейки поддерживают PoE?

Да, все — PoE 802.3af, помимо основного питания DC 9–12 В.

Какая карта памяти поддерживается?

MicroSD/HC у всех моделей, у IPC20DN/IPC21/IPC21DN дополнительно MiniSD/HC.

Какие заводские IP, логин и пароль у камер линейки?

IP-адрес 192.168.0.120, порт 30001, логин admin, пароль admin — одинаково у всех четырёх моделей.

Как сбросить камеру на заводские настройки?

Кнопкой RESET на корпусе камеры.

Нюансы и грабли

Разница между IPC21 и IPC21DN — только в паспортном значении минимальной освещённости при медленном затворе (Slow Shutter); в остальном спецификации идентичны.
IPC20DN — единственная модель линейки с более низким разрешением (704×576 вместо 1280×720) при одинаковом корпусе и разъёмах с остальными.
РЭ прямо требует подключать камеру только от стабилизированного источника питания.

Документация

RVi — Краткие руководства по эксплуатации на IP-видеокамеры RVi-IPC20DN, RVi-IPC21, RVi-IPC21DN, RVi-IPC21DNL
