RVi-IPS125A/IPS-4100A — сетевые видеосерверы на 1 и 4 аналоговых канала
Видеосерверы переводят аналоговый сигнал в IP: IPS125A — 1 канал, IPS-4100A — 4 канала, тот же корпус 162×136×30 мм, аналоговый видеовыход, SD, RS485.
Модели семейства
RVi-IPS125A1-канальный сетевой видеосервер.
| Каналов | 1 |
| Разрешение | 704×576 @ 25 к/с |
| Сжатие | H.264, MJPEG, 2 потока с разными параметрами |
| Аудио | 1 вход / 1 выход, двунаправленные переговоры |
| Сеть | Ethernet 10Base-T/100Base-TX, ONVIF v2.2 |
| Тревога | 4 входа / 2 выхода |
| Видеовыход | 1×BNC аналоговый, 75 Ом |
| SD карта | MicroSD до 32 ГБ |
| Дополнительно | RS485 |
| Питание | DC12В |
| Условия | −30…+50 °C |
| Размеры | 162×136×30 мм |

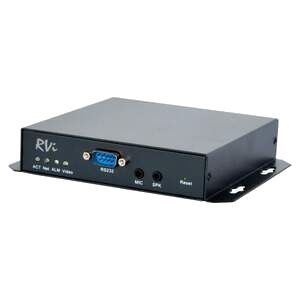

RVi-IPS-4100A4-канальный сетевой видеосервер, тот же корпус, что у RVi-IPS125A.
| Каналов | 4 |
| Разрешение | 704×576 @ 100 к/с (суммарно по каналам) |
| Сжатие | H.264, MJPEG, 2 потока с разными параметрами |
| Аудио | строка повреждена в исходном тексте руководства, число входов/выходов не восстановить достоверно |
| Сеть | Ethernet 10Base-T/100Base-TX, ONVIF v2.2 |
| Тревога | 4 входа / 2 выхода |
| Видеовыход | 1×BNC аналоговый, 75 Ом |
| SD карта | MicroSD до 32 ГБ |
| Дополнительно | RS485 |
| Питание | DC12В |
| Условия | −30…+50 °C |
| Размеры | 162×136×30 мм |
Как это работает и подключается
- Настройка IP-адреса — через утилиту ConfigTool.exe или WEB-интерфейс; по умолчанию логин и пароль — admin/admin.
- Сброс на заводские настройки — кнопка RESET на передней панели, удерживать до тех пор, пока не загорится красный индикатор ACT.
- Индикация: ACT (питание/обновление), ALM (статус тревоги), Video (трансляция/запись на накопитель) — по цвету и режиму мигания можно быстро оценить состояние устройства без входа в WEB-интерфейс.
Монтаж
- Устройство должно устанавливаться в помещении с вентиляцией; во время грозы отключать блок питания от сети переменного тока.
- Аудиовход — для активного микрофона (100–5000 мВ, импеданс 10 кОм); аудиовыход — на динамик (выходной сигнал 2 Vrms, импеданс 10 кОм).
Примеры
Перевод аналоговой камеры в IP-сеть
RVi-IPS125A принимает сигнал одной аналоговой камеры и раздаёт его как IP-поток в сеть — можно подключить старую аналоговую камеру к IP-видеорегистратору или в сеть без замены самой камеры.
Многоканальный вариант
RVi-IPS-4100A делает то же самое сразу для 4 аналоговых камер в одном корпусе.
Частые вопросы
В чём разница между RVi-IPS125A и RVi-IPS-4100A?
RVi-IPS125A — на 1 аналоговый канал, RVi-IPS-4100A — на 4 канала; корпус и остальные характеристики (сеть, тревога, RS485, питание DC12В, размеры 162×136×30 мм) одинаковые.
Есть ли аналоговый видеовыход у видеосервера?
Да, 1×BNC, 75 Ом — можно вывести картинку напрямую на аналоговый монитор помимо IP-потока.
Какой рабочий диапазон температур?
От −30 до +50 °C.
Нюансы и грабли
- Разрешение видео у обеих моделей ограничено 704×576 (D1) — это не Full HD видеосервер, а конвертер сигнала аналоговых камер стандартной четкости.
- У RVi-IPS-4100A суммарная скорость трансляции 100 к/с на 4 канала — то есть в среднем 25 к/с на канал, а не 100 к/с на каждый из четырёх.
- В руководстве есть общая фраза «не устанавливать при температуре ниже −10 °C», а в таблице характеристик для этих моделей заявлен рабочий диапазон −30…+50 °C — ориентироваться на таблицу характеристик, но уточнить у поставщика при выборе на мороз.
- Строка «Аудио» в таблице характеристик RVi-IPS-4100A повреждена при извлечении текста руководства — число аудиовходов/выходов этой модели требует уточнения по оригинальному PDF или у поставщика.
Документация
- RVi — Руководство по эксплуатации на сетевой видеосервер RVi-IPS125A/RVi-IPS-4100A
