RVi-R04LB-PRO, RVi-R04MA/R08MA/R16MA — аналоговые видеорегистраторы 4/8/16 каналов
Аналоговые видеорегистраторы RVi на BNC-входах: RVi-R04LB-PRO — 4-канальная модель с текстовым вводом POS/ATM и SPOT-выходом, серия MA — базовые 4/8/16-канальные регистраторы.
Модели семейства
RVi-R04LB-PRO4 канала, HDMI/VGA/BNC-выходы, ввод текста POS/ATM.
| Видеовходы | 4×BNC |
| Видеовыходы | 1 HDMI, 1 VGA, 1 BNC, 1 SPOT-монитор |
| Разрешение записи | D1 (704×576), скорость до 100 к/с |
| Аудио | 4 входа (BNC) / 1 выход (BNC) |
| Тревога | 4 входа / 3 выхода |
| HDD | SATA III до 3 ТБ, 1 диск |
| Сеть | Gigabit Ethernet, до 20 подключений |
| Ввод текста | POS, ATM |
| Питание/габариты | БП 220 В/DC 12 В, 1U 375×280×50 мм |
RVi-R04MA4 канала, базовая модель серии MA.
| Видеовходы | 4×BNC |
| Тревога | 4 входа / 1 выход |
| Аудио | 4 входа (RCA) / 1 выход (RCA) |
| Скорость записи | 960×576 — 25 к/с на канал |
| HDD | SATA до 3 ТБ, 1 диск |
| Сеть | 100 Mb Ethernet |
| Интерфейсы управления | RS-485, RS-232 |
| Габариты/вес | 220×320×44 мм, 2.5 кг без HDD |
RVi-R08MA8 каналов, 19″ корпус, 2 HDD.
| Видеовходы | 8×BNC |
| Тревога | 8 входов / 4 выхода |
| Аудио | 8 входов (RCA) / 1 выход (RCA) |
| Скорость записи | 960×576 — 25 к/с на канал |
| HDD | SATA до 3 ТБ, 2 диска |
| Сеть | 100 Mb Ethernet |
| Интерфейсы управления | RS-485, RS-232 |
| Габариты/вес | 290×445×44 мм (19″ стойка), 3.5 кг без HDD |

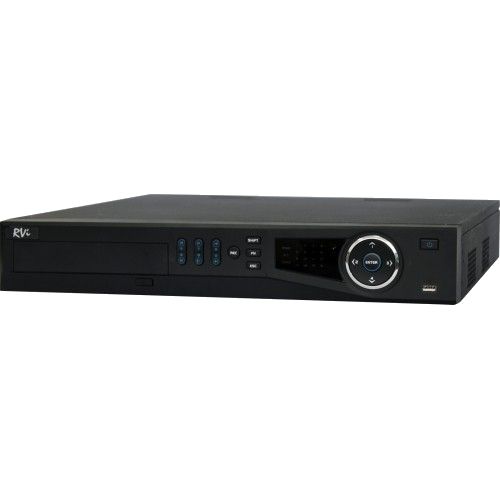

RVi-R16MA16 каналов, 19″ корпус, 2 HDD.
| Видеовходы | 16×BNC |
| Тревога | 16 входов / 4 выхода |
| Аудио | 16 входов (RCA) / 1 выход (RCA) |
| Скорость записи | 960×576 — 25 к/с на канал |
| HDD | SATA до 3 ТБ, 2 диска |
| Сеть | 100 Mb Ethernet |
| Интерфейсы управления | RS-485, RS-232 |
| Габариты/вес | 290×445×44 мм (19″ стойка), 3.5 кг без HDD |
Как это работает и подключается
- Все регистраторы работают с аналоговыми камерами по BNC, кодек H.264, детектор движения — 22×18 зон, 6 уровней чувствительности.
- ИК-пульт входит в комплект всех моделей; управление также мышью и кнопками на лицевой панели.
- Тип записи одинаков у всех: постоянная, по расписанию, по событию, вручную; поиск по архиву — по событию, дате/времени.
- Учётные записи по умолчанию: у RVi-R04LB-PRO — admin, 888888, 666666 и скрытый default (все, кроме 666666, с правами администратора); у серии MA — admin, 888888 и default. Пароль admin по умолчанию — admin.
- У RVi-R04LB-PRO на лицевой панели свои светодиоды: ACT (индикатор пульта ДУ), Status (гаснет, если горит индикатор Fn), PWR (питание) и индикатор записи.
Монтаж
- RVi-R08MA и RVi-R16MA поставляются с кронштейнами для крепления в 19″ стойку — в комплекте 2 шт.
- Количество SATA-кабелей в комплекте зависит от модели: 1 шт. для R04MA, 2 шт. для R08MA/R16MA (под число HDD).
- Блок питания — 220 В 50 Гц (либо 110 В 60 Гц), сам регистратор питается от DC 12 В.
- RS-485/RS-232 для управления поворотными камерами есть у всех моделей: и у RVi-R04LB-PRO, и у серии MA.
- Заводской IP-адрес по умолчанию — 192.168.1.108 у обеих линеек (для RVi-R04LB-PRO это указано в разделе про обновление прошивки через сеть), вход по умолчанию admin/admin.
Примеры
Магазин с кассовым терминалом
RVi-R04LB-PRO — единственная модель с вводом текста POS/ATM.
Базовый объект без спецфункций
Серия MA — 4/8/16 каналов, стандартный набор.
Частые вопросы
Какая модель поддерживает наложение данных с кассы (POS)?
Только RVi-R04LB-PRO — в тексте явно указан ввод POS/ATM.
Сколько дисков поддерживает RVi-R08MA?
2 диска SATA до 3 ТБ каждый, как и у RVi-R16MA.
Какой пароль у регистратора по умолчанию?
admin/admin; по соображениям безопасности пароль рекомендуется сменить после первого входа.
Как сбросить регистратор серии MA на заводские настройки?
В меню сброса выбрать «Восстановление по умолчанию» и подтвердить — вернутся в том числе сетевые параметры (IP, маска, шлюз, MTU, порт).
Нюансы и грабли
- У RVi-R04LB-PRO сеть Gigabit Ethernet и до 20 подключений одновременно — у серии MA сеть только 100 Mb, число подключений в тексте не указано.
- Максимальный объём архива у RVi-R04LB-PRO указан отдельно — 3 ТБ; для серии MA этот параметр в тексте не приведён, ограничение — только по типу HDD (SATA до 3 ТБ на диск).
- Предзапись/послетревожная запись отличается: 30/300 сек у R04LB-PRO против 30/600 сек у серии MA — не путать значения при настройке.
- У RVi-R04LB-PRO 3 неверных попытки входа за 30 минут поднимают тревогу, 5 попыток — блокируют учётную запись; скрытого пользователя default удалить нельзя, под ним система авторизуется автоматически, если никто не вошёл.
- Сброс на заводские настройки серии MA (пункт «Восстановление по умолчанию») возвращает и сетевые параметры — IP-адрес, маску, шлюз, MTU, порт.
Документация
- RVi — Руководство по эксплуатации на видеорегистратор RVi-R04LB-PRO
- RVi — Инструкция пользователя по эксплуатации видеорегистратора RVi-R04MA/R08MA/R16MA
