ИО 102-15/1 и ИО 102-15/2 — малогабаритные магнитоконтактные извещатели для скрытого монтажа

Малогабаритный геркон из двух блоков: ставится скрыто в неметаллические или немагнитные металлические элементы конструкции. Два исполнения, /1 и /2.

Модели семейства

ИО 102-15/1Скрытый монтаж, выводы в торце датчика; ТУ ПГС2.409.002.

Срабатывание / восстановление	45 мм и более / 10 мм и менее
Коммутация	10 Вт; 0,05…72 В; 0,1…250 мА
Сопротивление контактов / изоляции между выводами	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм / не менее 5 МОм в нормальных условиях; не менее 0,2 МОм при влажности 98% и 35 °C
Защита / рабочая температура	IP44 / -50…50 °C
Вибрация	синусоидальная 10…200 Гц, не более 50 м/с² (5 g)
Срок службы / наработка	8 лет / не менее 200 000 ч
Масса блоков	исполнительный 2,1 г; задающий 2,1 г
Допустимое смещение блоков	2 мм
Ресурс	1·10⁶ срабатываний

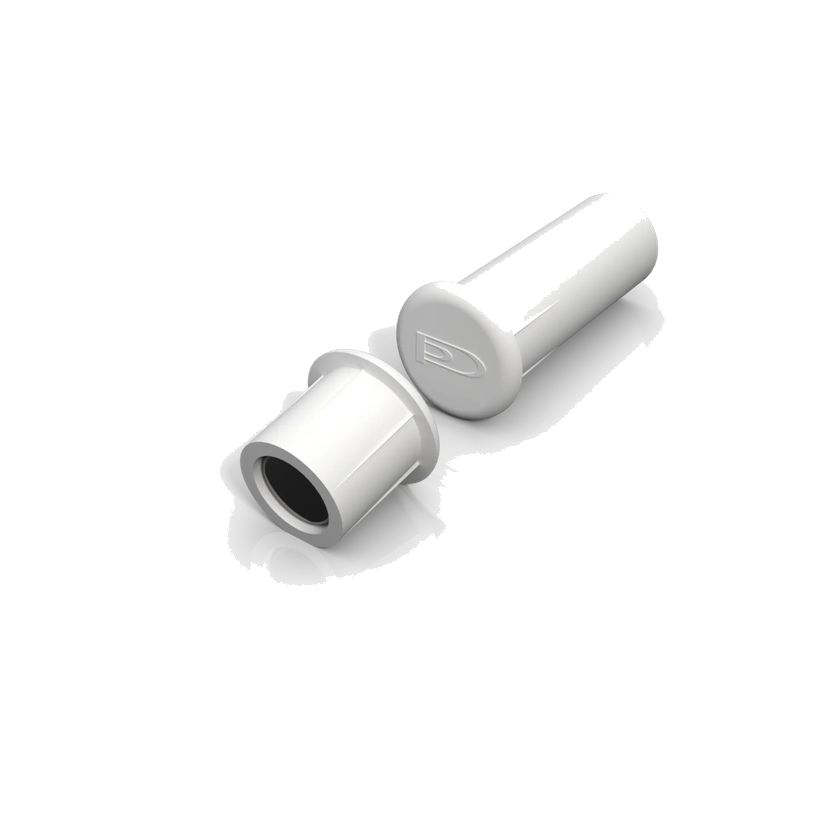

ИО 102-15/2Скрытый монтаж, выводы в торце датчика; ТУ ЯВАФ.425128.008.

Срабатывание / восстановление	45 мм и более / 8 мм и менее
Коммутация	10 Вт; 0,05…72 В; 0,1…250 мА
Сопротивление контактов / изоляции между выводами	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм / не менее 5 МОм в нормальных условиях; не менее 0,2 МОм при влажности 98% и 35 °C
Защита / рабочая температура	IP44 / -40…45 °C
Вибрация	синусоидальная 10…200 Гц, не более 50 м/с² (5 g)
Срок службы / наработка	8 лет / не менее 200 000 ч
Масса блоков	исполнительный 2,33 г; задающий 1,13 г
Допустимое смещение блоков	7 мм
Ресурс	1·10⁶ срабатываний

Как это работает и подключается

Извещатель состоит из исполнительного блока с герконом и задающего блока. Оба исполнения формируют сигнал тревоги размыканием контактов; тип контакта геркона — нормально разомкнутый.
Срабатывание — при расстоянии между блоками 45 мм и более; восстановление — при 10 мм и менее для /1 и при 8 мм и менее для /2.

Монтаж

Монтаж скрытый, в неметаллические или металлические немагнитные элементы охраняемой конструкции; выводы расположены в торцевой части датчика.
Держать взаимное смещение блоков в допуске: 2 мм у ИО 102-15/1 и 7 мм у ИО 102-15/2.
Рабочий диапазон температур у исполнений разный: -50…50 °C у /1 и -40…45 °C у /2 — по нему выбирать место установки.

Примеры

Дверь или окно с неметаллической рамой

Информационный лист предлагает скрытую установку в неметаллические элементы конструкции: блоки уходят в полотно и раму.

Металл без магнитных свойств

Допускается и немагнитный металл; в листе прямо сказано «металлические немагнитные элементы».

Частые вопросы

Чем ИО 102-15/1 отличается от ИО 102-15/2?

Расстоянием восстановления (10 мм и менее против 8 мм), массой блоков, допуском смещения блоков (2 мм против 7 мм) и диапазоном температур (-50…50 против -40…45 °C).

Какая степень защиты?

IP44 у обоих исполнений.

Нюансы и грабли

Исполнения /1 и /2 отличаются восстановлением, массой блоков, допуском на смещение и температурой; параметры одного на другое не переносить.
Ток и напряжение коммутации у геркона малые (0,1…250 мА, 0,05…72 В, 10 Вт): линию нужно рассчитывать так, чтобы они не выходили за эти пределы.
Магнитные (ферромагнитные) элементы конструкции листом не предусмотрены: в нём только неметаллические и немагнитные металлические.
