ИО 102-16/1 и ИО 102-16/2 — магнитоконтактные извещатели для поверхностного монтажа

Двухблочный геркон для накладной установки на плоские неметаллические или немагнитные металлические поверхности. Исполнение /1 малогабаритное, выводы «Т» или «Ц».

Модели семейства

ИО 102-16/1Малогабаритный; выводы в торцевой «Т» или центральной «Ц» части; ТУ ЯВАФ.425128.006.

Срабатывание / восстановление	45 мм и более / 8 мм и менее
Коммутация	10 Вт; 0,05…72 В; 0,1…250 мА
Сопротивление контактов / изоляции между выводами	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм / не менее 5 МОм в нормальных условиях; не менее 0,2 МОм при влажности 98% и 35 °C
Защита / рабочая температура	IP44 / -30…50 °C
Вибрация	синусоидальная 10…200 Гц, не более 50 м/с² (5 g)
Срок службы / наработка	8 лет / не менее 200 000 ч
Масса блоков	исполнительный 2,5 г; задающий 2,3 г
Допустимое смещение блоков	3 мм
Ресурс	0,5·10⁶ срабатываний

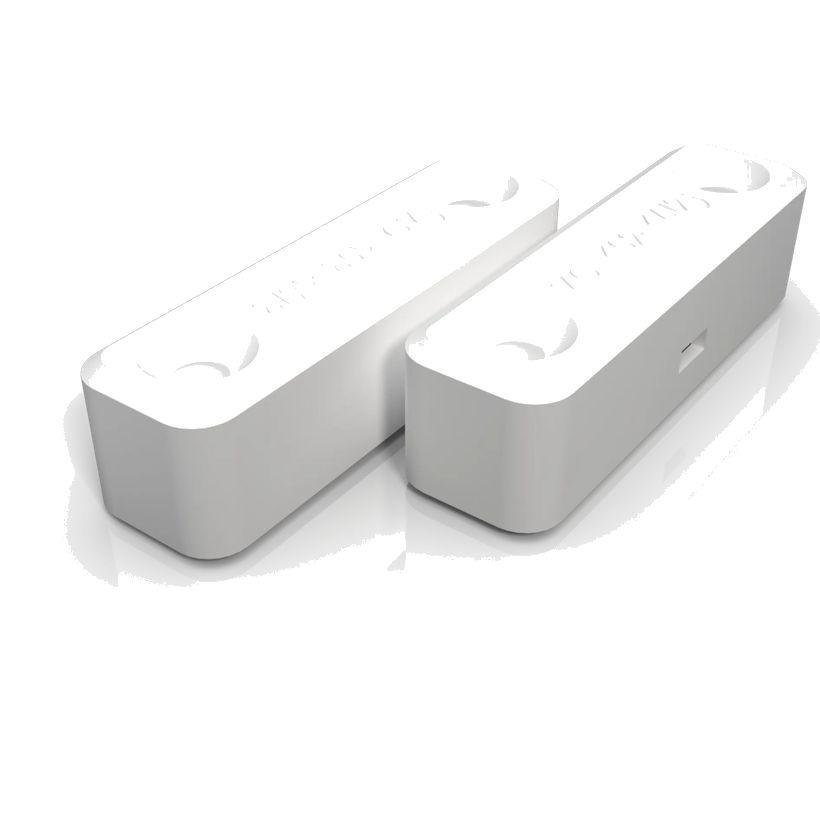

ИО 102-16/2Выводы в центральной части датчика; ТУ ПГС2.409.000.

Срабатывание / восстановление	45 мм и более / 10 мм и менее
Коммутация	10 Вт; 0,05…72 В; 0,1…250 мА
Сопротивление контактов / изоляции между выводами	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм / не менее 5 МОм в нормальных условиях; не менее 0,2 МОм при влажности 98% и 35 °C
Защита / рабочая температура	IP44 / -50…50 °C
Вибрация	синусоидальная 10…200 Гц, не более 50 м/с² (5 g)
Срок службы / наработка	8 лет / не менее 200 000 ч
Масса блоков	исполнительный 4 г; задающий 8 г
Допустимое смещение блоков	3 мм
Ресурс	1·10⁶ срабатываний

Как это работает и подключается

Датчик из исполнительного блока с герконом и задающего блока; тревожный сигнал формируется размыканием контактов, контакт геркона — нормально разомкнутый.
Срабатывание — при расстоянии между блоками 45 мм и более, восстановление — при 8 мм и менее (/1) или 10 мм и менее (/2).

Монтаж

Монтаж поверхностный, на плоские неметаллические или металлические немагнитные поверхности охраняемых конструкций.
Допустимое относительное смещение блоков — 3 мм у обоих исполнений.
Обозначение ИО 102-16/1 в заказе дополняется буквой «Т» или «Ц» — расположение выводов.

Примеры

Накладной датчик на створку

Для установки на поверхность плоской неметаллической или немагнитной металлической конструкции, когда скрытый монтаж не нужен.

Выбор места вывода проводов

У ИО 102-16/1 вывод торцевой «Т» или центральный «Ц» — выбирается при заказе под удобную трассу кабеля.

Частые вопросы

Чем отличаются ИО 102-16/1 и ИО 102-16/2?

Массой блоков (2,5 и 2,3 г против 4 и 8 г), расстоянием восстановления (8 против 10 мм), ресурсом (0,5·10⁶ против 1·10⁶), температурой (-30…50 против -50…50 °C) и расположением выводов.

Какая степень защиты?

IP44.

Нюансы и грабли

Ресурс исполнений разный: 0,5·10⁶ срабатываний у /1 и 1·10⁶ у /2. Для часто открываемых створок это существенно.
Температура у /1 ограничена -30…50 °C, у /2 — -50…50 °C; для холодных мест смотреть исполнение.
Магнитные поверхности листом не предусмотрены — только неметаллические и немагнитные металлические.
