ИО-102-78 — магнитоконтактные извещатели IP65 для поверхностного монтажа, восемь исполнений

Крупные двухблочные герконовые извещатели на плоские магнитопроводящие и немагнитопроводящие поверхности, IP65. Есть переключающие и нормально разомкнутые, металл и пластик.

Модели семейства

ИО-102-78 Б3МПереключающий; металлический корпус; выводы на двух сторонах исполнительного блока.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	переключающий
Восстановление нормально замкнутой пары	40 мм и более на магнитопроводящей, 55 мм и более на немагнитопроводящей поверхности
Срабатывание нормально открытой пары	14 мм и менее на магнитопроводящей, 20 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 35 г; задающий 55 г

ИО-102-78 Б3ППереключающий; пластиковый корпус; выводы на трёх сторонах исполнительного блока.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	переключающий
Восстановление нормально замкнутой пары	40 мм и более на магнитопроводящей, 55 мм и более на немагнитопроводящей поверхности
Срабатывание нормально открытой пары	14 мм и менее на магнитопроводящей, 20 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 20 г; задающий 35 г

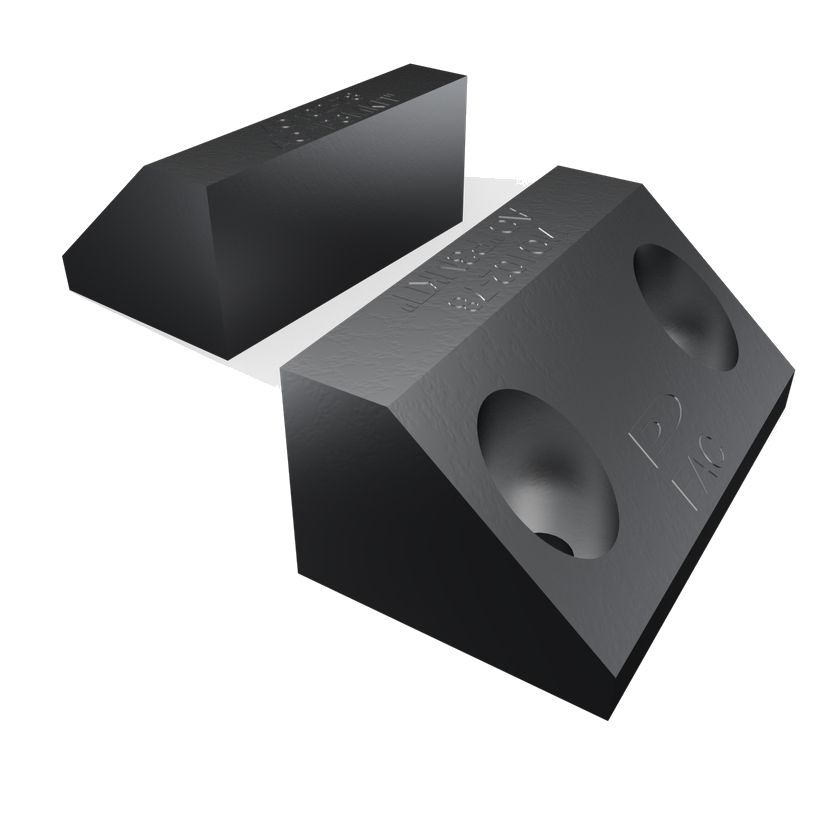

ИО-102-78 Б2МНормально разомкнутый; металлический корпус; выводы на двух сторонах.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	нормально разомкнутый, тревога размыканием
Срабатывание	65 мм и более на магнитопроводящей, 80 мм и более на немагнитопроводящей поверхности
Восстановление	30 мм и менее на магнитопроводящей, 45 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 35 г; задающий 55 г

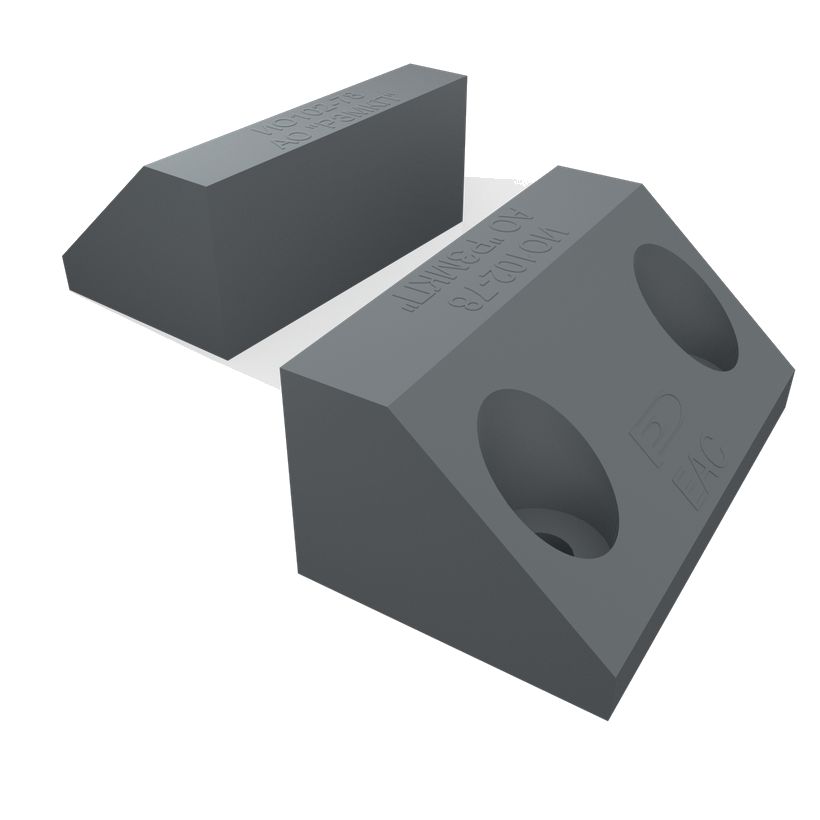

ИО-102-78 Б2ПНормально разомкнутый; пластиковый корпус; выводы на трёх сторонах.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	нормально разомкнутый, тревога размыканием
Срабатывание	65 мм и более на магнитопроводящей, 80 мм и более на немагнитопроводящей поверхности
Восстановление	30 мм и менее на магнитопроводящей, 45 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 20 г; задающий 35 г

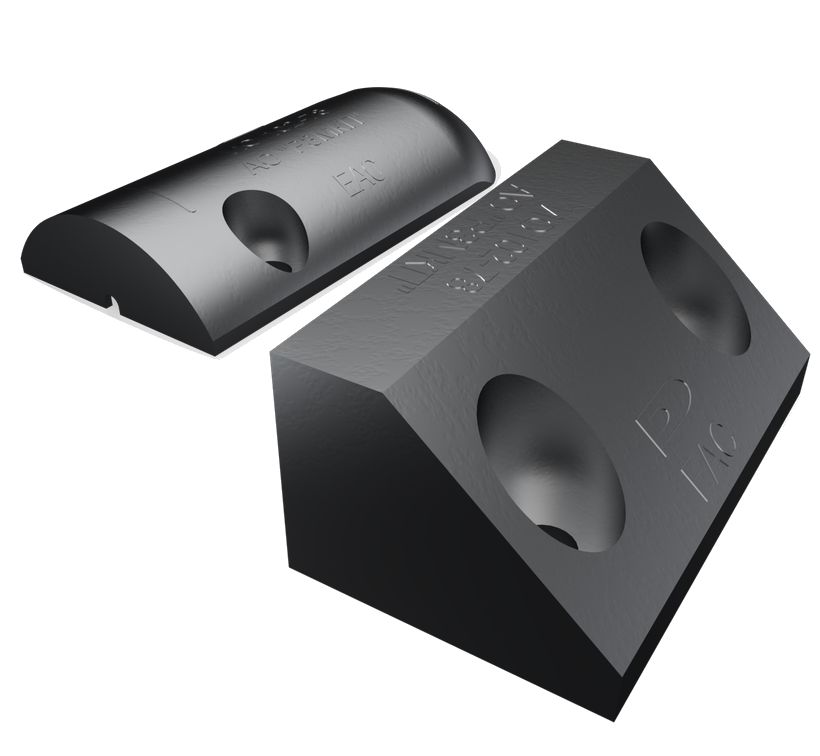

ИО-102-78 А3МПереключающий; металлический корпус; форма блока позволяет ставить на пороги и полы.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	переключающий
Восстановление нормально замкнутой пары	40 мм и более на магнитопроводящей, 55 мм и более на немагнитопроводящей поверхности
Срабатывание нормально открытой пары	14 мм и менее на магнитопроводящей, 20 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 30 г; задающий 55 г

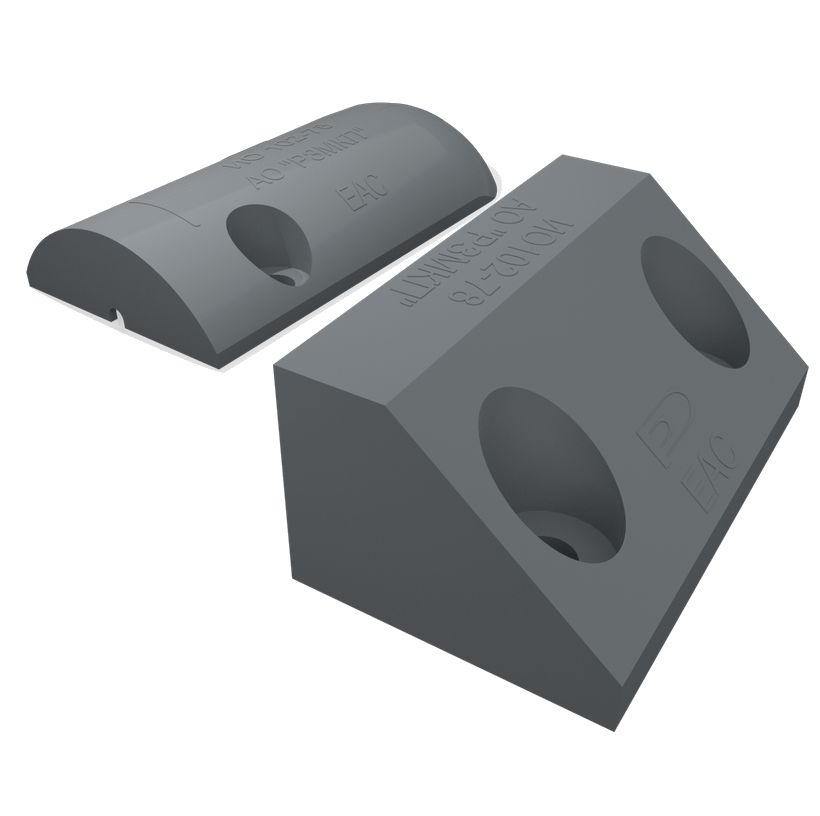

ИО-102-78 А3ППереключающий; пластиковый корпус; для порогов и полов.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	переключающий
Восстановление нормально замкнутой пары	40 мм и более на магнитопроводящей, 55 мм и более на немагнитопроводящей поверхности
Срабатывание нормально открытой пары	14 мм и менее на магнитопроводящей, 20 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 20 г; задающий 35 г

ИО-102-78 А2МНормально разомкнутый; металлический корпус; для порогов и полов.

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	нормально разомкнутый, тревога размыканием
Срабатывание	65 мм и более на магнитопроводящей, 80 мм и более на немагнитопроводящей поверхности
Восстановление	30 мм и менее на магнитопроводящей, 45 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 30 г; задающий 55 г

ИО-102-78 А2ПНормально разомкнутый; пластиковый корпус; для порогов и полов; клеммный соединитель в торце задающего блока (исполнение В).

Коммутация	10 Вт; 0,02…72 В; 1…500 мА
Сопротивление контактов	замкнутых не более 0,5 Ом; разомкнутых не менее 200 кОм
Сопротивление изоляции между выводами	не менее 20 МОм в нормальных условиях; не менее 1 МОм при влажности 98% и 35 °C
Допустимое смещение блоков	10 мм
Степень защиты	IP65
Рабочая температура	-65…60 °C
Контакт	нормально разомкнутый, тревога размыканием
Срабатывание	65 мм и более на магнитопроводящей, 80 мм и более на немагнитопроводящей поверхности
Восстановление	30 мм и менее на магнитопроводящей, 45 мм и менее на немагнитопроводящей поверхности
Масса блоков	исполнительный 20 г; задающий 35 г

Как это работает и подключается

Извещатель состоит из исполнительного блока с герконом и задающего блока. Исполнения с цифрой «3» переключают контакты при разнесении и сближении блоков; исполнения с «2» формируют тревогу размыканием контактов.
Буквы в обозначении (по листу): «Б» и «А» — форма (А — для порогов и полов), «М» — металлический корпус, «П» — пластиковый.
Расстояния срабатывания зависят от поверхности: первое значение — магнитопроводящая, второе — магнитонепроводящая.

Монтаж

Монтаж поверхностный на плоские магнитопроводящие или магнитонепроводящие поверхности.
В комплектации предусмотрен пластиковый или металлический гофрорукав для кабеля.
Допустимое относительное смещение блоков — 10 мм.
Выводы: у исполнений с металлическим корпусом «Б» — на двух сторонах исполнительного блока, у пластиковых «Б» — на трёх; у А2П — клеммный соединитель в торце задающего блока (исполнение В).

Примеры

Стальные конструкции

Расстояния срабатывания в листе даны отдельно для магнитопроводящей и немагнитопроводящей поверхностей, то есть монтаж на сталь предусмотрен.

Порог или пол

Исполнения «А» имеют форму исполнительного блока, позволяющую установку на порогах и полах.

Нужна коммутация двух состояний

Исполнения «3» переключают контакты при разнесении и сближении блоков: есть нормально замкнутая и нормально открытая пары.

Частые вопросы

Какая степень защиты?

IP65; для одного из вариантов исполнения А2П в листе упомянут и IP55.

Чем металлический корпус отличается от пластикового?

Массой (например, у Б-исполнений исполнительный блок 35 г против 20 г) и количеством сторон, с которых выходят выводы.

Какие ТУ?

ЯВАФ.425113.003 ТУ.

Нюансы и грабли

Расстояния срабатывания и восстановления на стали и на немагнитной поверхности различаются (например, 65 и 80 мм у нормально разомкнутых) — проверять на реальном основании.
Переключающие и нормально разомкнутые исполнения не взаимозаменяемы по логике включения в шлейф: смотреть цифру «3» или «2» в обозначении.
У исполнения А2П в листе рядом со степенью защиты указан и вариант IP55; пояснение в извлечённом тексте оборвано — уточнять у производителя, для какого варианта.
Коммутируемые ток и напряжение ограничены (1…500 мА, 0,02…72 В, 10 Вт).

Документация

РЗМКП — Информационный лист ИО-102-78 (8 исполнений)
