CA101 и CD102A — усилители CVBS по коаксиалу до 1000 м

Два усилителя в одном корпусе: CA101 (1 вход, 1 выход) и CD102A (1 вход, 2 выхода) тянут CVBS по коаксиалу до 1000 м. Усиление 10 дБ, питание 12 В.

Усилители и распределитель CVBS SC&T CA101 / CD102A

Модели семейства

CA101Усилитель CVBS 1×1 на коаксиальном кабеле.
CA101
ФорматCVBS
Дальностьдо 1000 м (без регистратора/квада/мультиплексора)
Полоса10 Гц…10 МГц
Вход1 × BNC (0,8…1,2 В размах, 75 Ом)
Выход1 × BNC (1 В размах, 75 Ом)
ПитаниеDC 12 В, 500 мА; потребление 100 мА (макс.)
Габариты / масса138 × 76,2 × 32 мм, 100 г
Температураработа 0…55 °C, хранение −20…85 °C

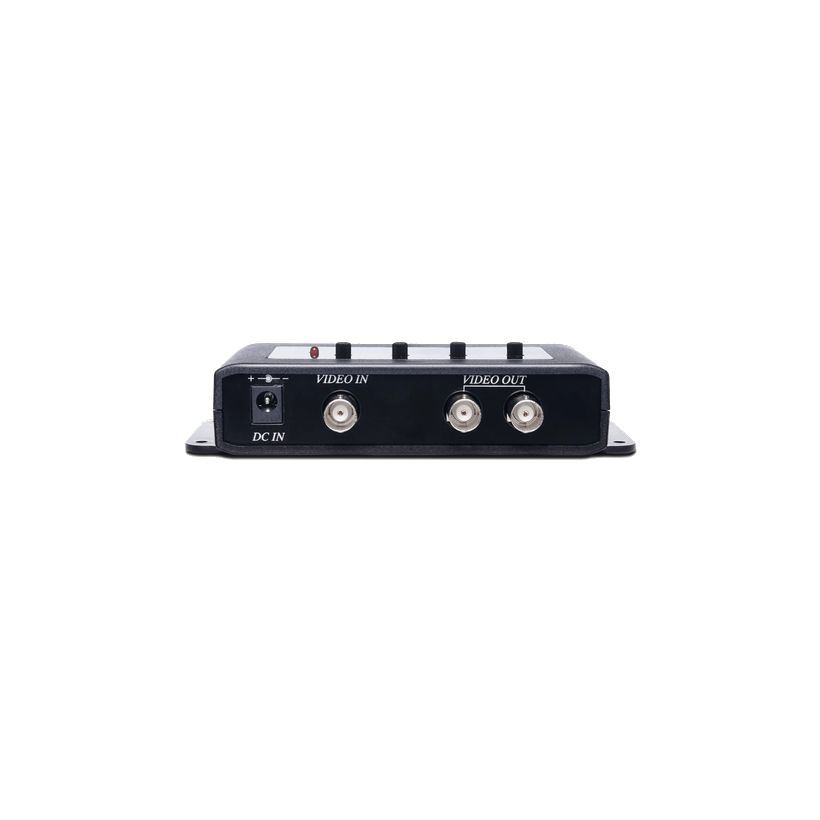

CD102AРаспределительный усилитель 1×2: делит CVBS на два выхода и тянет по двум коаксиалам до 1000 м.
CD102A
Каналы1 вход → 2 выхода
Дальностьдо 1000 м по RG59
Полоса10 Гц…10 МГц
Вход1 × BNC (0,8…1,2 В размах, 75 Ом)
Выходы2 × BNC (1 В размах, 75 Ом)
ПитаниеDC 12 В, 500 мА; потребление 100 мА (макс.)
Габариты / масса138 × 76,2 × 32 мм, 110 г
Температураработа 0…55 °C, хранение −20…85 °C

Как это работает и подключается

Монтаж

Примеры

Длинная линия аналоговой камеры

CA101 ставят в линию CVBS там, где сигнал на длинном коаксиале «садится»; усиление 10 дБ и ВЧ-коррекция компенсируют потери.

Один сигнал на два приёмника

CD102A делит CVBS на два выхода — документ называет применение: камеры, мультиплексор, VCR, DVR.

Частые вопросы

На какую длину рассчитан CA101?

До 1000 м по коаксиалу для CVBS; с видеопроцессором в линии — меньше на 100–200 м.

Сколько выходов у CD102A?

Два BNC-выхода по 1 В размах, 75 Ом.
