CD102HD, CD104HD, CD108HD, CD408HD — распределители HD-видео 1×2, 1×4, 1×8, 4×8

Компактные распределители размножают HD-TVI/AHD/HDCVI/CVBS до 4K (8MP) на 2, 4 или 8 выходов; в CD104HD, CD108HD и CD408HD есть режим UTC для OSD-управления камерой.

Распределители HD-видео SC&T CD102HD / CD104HD / CD108HD / CD408HD

Модели семейства

CD102HDРаспределитель 1×2.

Каналы	1 вход → 2 выхода
Полоса	350 МГц (−3 дБ); также 50 Гц…60 МГц (−3 дБ)
Вход	1 × BNC (0,8…1,2 В размах, 75 Ом)
Выходы	2 × BNC (1 В размах, 75 Ом)
Питание	DC 12 В, 500 мА; потребление 160 мА (макс.)
Габариты / масса	57,8 × 49,2 × 41,7 мм, 70 г

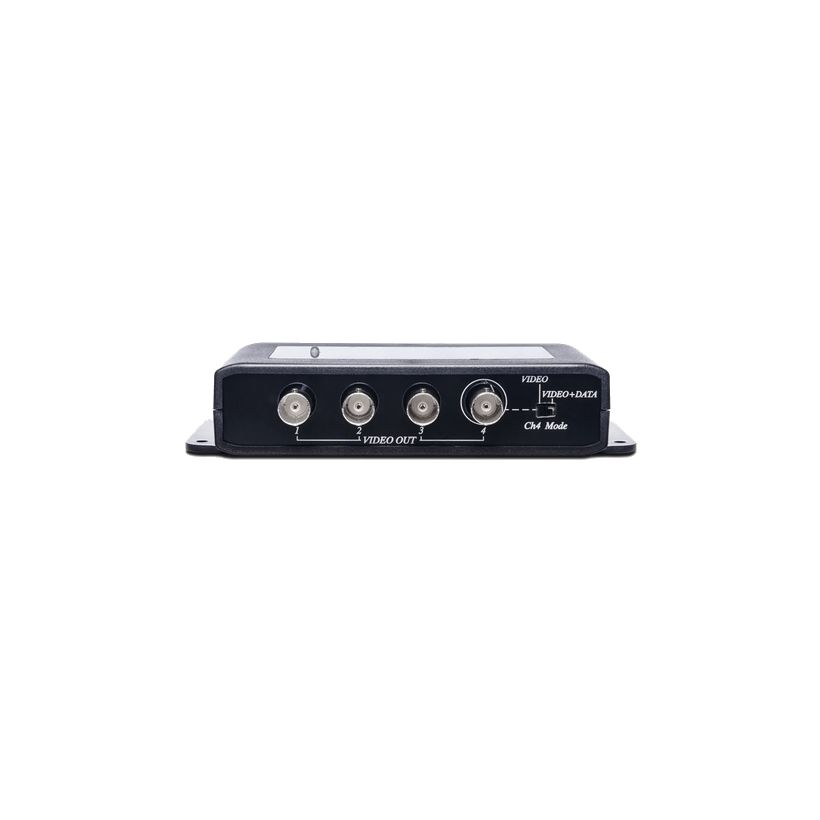

CD104HDРаспределитель 1×4; ползунковый переключатель VIDEO / VIDEO+DATA для выхода 4.

Каналы	1 вход → 4 выхода
Полоса	100 МГц (0,1 дБ)
Вход/выходы	1 × BNC / 4 × BNC (1 В размах, 75 Ом)
Питание	DC 12 В, 500 мА; потребление 110 мА (макс.)
Масса	140 г (габариты в тексте искажены, не указаны)

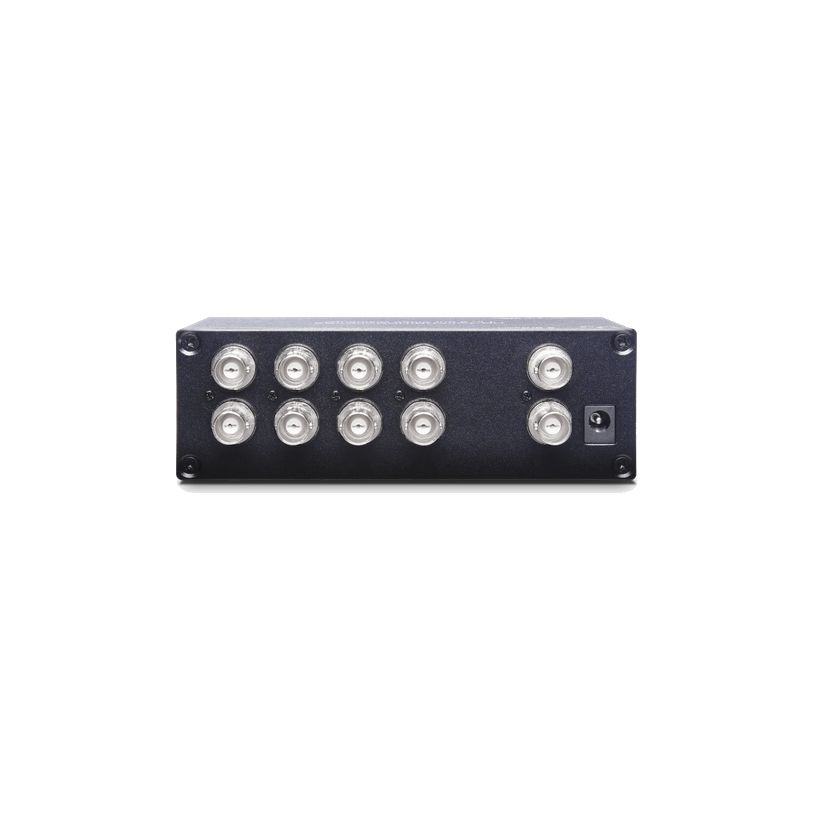

CD108HDРаспределитель 1×8; DIP-переключатель VIDEO / UTC.

Каналы	1 вход → 8 выходов
Полоса	100 МГц (0,1 дБ, неравномерность)
Вход/выходы	1 × BNC / 8 × BNC (1 В размах, 75 Ом)
Питание	DC 12 В, 500 мА; потребление 180 мА (макс.)
Габариты / масса	133 × 75 × 44 мм, 430 г

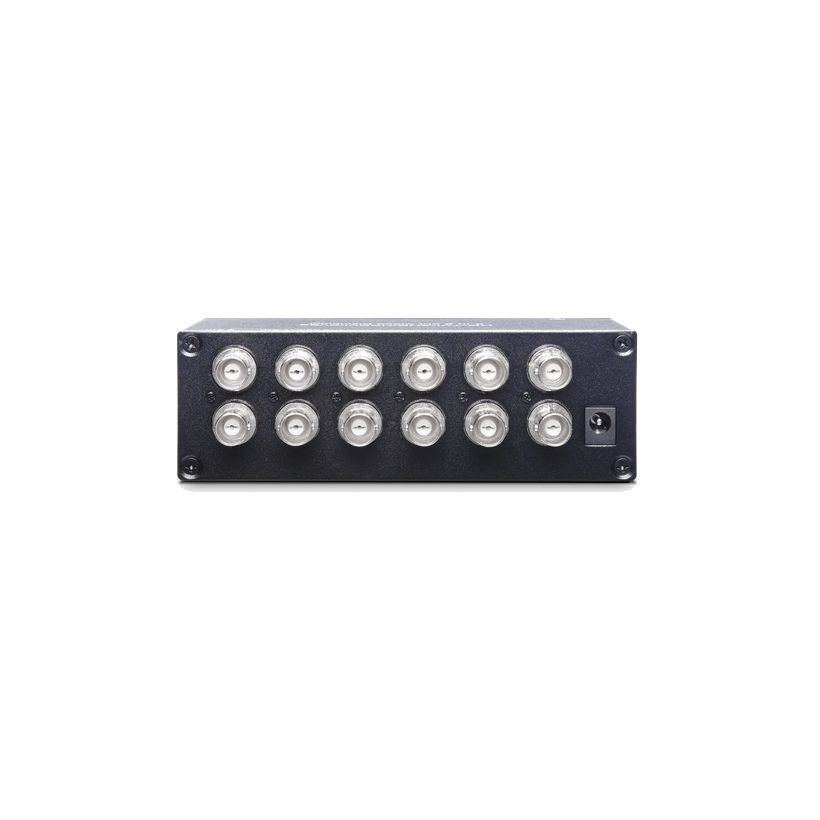

CD408HDРаспределитель 4×8: четыре входа, восемь выходов; режим верхних BNC-выходов (видео или UTC) задаётся перемычками внутри корпуса.

Каналы	4 входа → 8 выходов
Полоса	100 МГц (0,1 дБ, неравномерность)
Вход/выходы	4 × BNC / 8 × BNC (1 В размах, 75 Ом)
Питание	DC 12 В, 500 мА; потребление 180 мА (макс.)
Габариты / масса	133 × 75 × 44 мм, 430 г

Как это работает и подключается

Общие параметры серии: HD-TVI, AHD, HDCVI, 960H, NTSC, PAL; разрешение до 4K (8MP); встроенная TVS-защита; питание DC 12 В 500 мА; работа 0…55 °C, хранение −20…85 °C, влажность до 95 %.
Зелёный светодиод — питание.
Режим UTC/VIDEO+DATA (CD104HD, CD108HD, CD408HD): на выход идут видео и управляющие данные камеры; переключатель — ползунок (CD104HD), DIP (CD108HD), перемычки P1–P4 (CD408HD).

Монтаж

Кабель — качественный 75-омный коаксиал RG59/RG6U и BNC-разъёмы; на дальность влияют камера, регистратор, разъёмы и монтаж.
CD408HD: чтобы сменить режим верхних BNC-выходов, корпус (металлический) вскрывают и ставят перемычки; по умолчанию стоит режим распределения видео.

Примеры

Одна камера на два-восемь приёмников

CD102HD/CD104HD/CD108HD делят сигнал одной камеры.

Четыре камеры на два регистратора

CD408HD размножает четыре входа на восемь выходов.

Частые вопросы

Сколько выходов у распределителей?

CD102HD — 2, CD104HD — 4, CD108HD — 8, CD408HD — 8 (при 4 входах).

Какое питание?

DC 12 В 500 мА у всех четырёх моделей.

Нюансы и грабли

Выход в режиме UTC/VIDEO+DATA подключают только к HD-регистратору. К CVBS-камере/регистратору нельзя — будет пересвет картинки.
В режиме распределения видео на UTC-выходе видео нет (CD108HD, CD408HD).
CD102HD: в документе две цифры полосы (350 МГц и 50 Гц…60 МГц) — сверить с тем, что нужно проекту.
