SC&T · стоечные распределители HD-TVI/AHD/HDCVI/CVBS

CD816HD, CD1632HD, CD1664HD — стоечные распределители HD-видео 8×16, 16×32, 16×64

Распределители в стоечных корпусах размножают HD-TVI/AHD/HDCVI/CVBS до 4K (8MP): 8→16, 16→32 и 16→64. CD1664HD дополнительно умеет UTC на выходе 1.

Модели семейства

CD816HD8→16 каналов в корпусе 1U.

CD1632HD16→32 каналов в корпусе 1U.

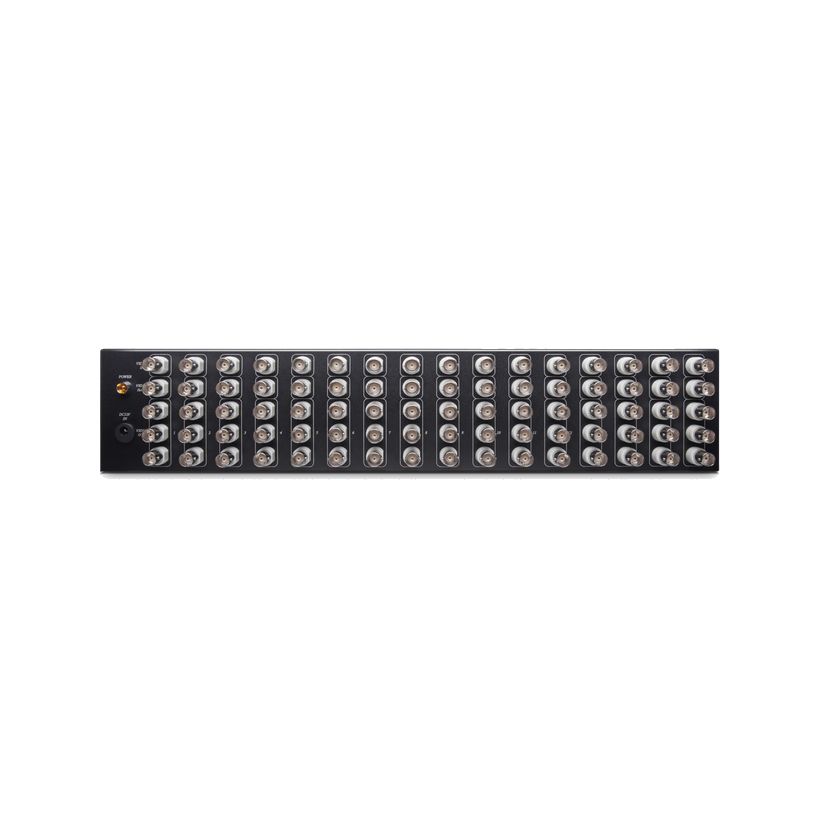

CD1664HD16→64 каналов в корпусе 2U, выход 1 можно переключить в режим VIDEO+DATA (UTC).

Каналы	16 входов → 64 выхода
Питание	DC 12 В, 1200 мА; потребление 960 мА (типовое), 1150 мА (макс.)
Габариты / масса	483 × 91,5 × 88,4 мм, 2700 г
Светодиод	оранжевый — питание

Общие параметры: HD-TVI, AHD, HDCVI, 960H, NTSC, PAL; разрешение до 4K (8MP); полоса 100 МГц (0,1 дБ, неравномерность); вход и выходы BNC 1 В размах, 75 Ом; встроенная TVS-защита; работа 0…55 °C, хранение −20…85 °C, влажность до 95 %.
CD816HD и CD1632HD: светодиод видео может гореть с разной яркостью или мигать в зависимости от сигнала — это не неисправность.
CD1664HD: ползунок VIDEO / VIDEO+DATA у выхода 1.

Кабель — качественный 75-омный коаксиал RG59/RG6U; на дальность влияют камера, регистратор, BNC-разъёмы и монтаж.

Стойка поста охраны

16-канальный вход размножается на несколько регистраторов и мониторов.

В какой корпус?

CD816HD и CD1632HD — 1U (483 × 105,5 × 44 мм); CD1664HD — 2U (483 × 91,5 × 88,4 мм).

CD816HD и CD1632HD не передают управляющие данные HD-камеры.
CD1664HD: в режиме Video+Data выход 1 подключают только к HD-регистратору, к CVBS-камере/регистратору нельзя.
Питание у трёх моделей разное (500 мА, 1,5 А, 1200 мА) — блок питания подбирать под конкретную модель.
