SC&T · видеоизоляторы земляной петли на коаксиале (пассивные, без питания)
GL001, GL001H, GB001, GL001HDP — пассивные развязки видеосигнала на коаксиале
Небольшие изоляторы в разрыв коаксиала гасят помеху картинки от разности «земель». Питание не нужно. GL001HDP рассчитан на HD-TVI/AHD/HDCVI/CVBS до 4K, но только до 200 м.
Модели семейства
GL001Базовый видеоизолятор для CVBS со встроенной TVS-защитой.
| Формат | CVBS |
| Полоса | 20…10 МГц (0…3 дБ) |
| Вносимые потери | 0,5 дБ |
| Развязка по земле | более 90 дБ при частоте выше 50 Гц |
| Напряжение изоляции | не менее 600 В DC |
| Сопротивление изоляции | 100 МОм |
| TVS | 12 В (rms) |
| Порты | вход и выход 1 × BNC 75 Ом |
| Габариты / масса | 73,3 × 28 × 21 мм + 2 кабеля по 180 мм, 75 г |
| Температура | работа −25…70 °C, хранение −30…80 °C |

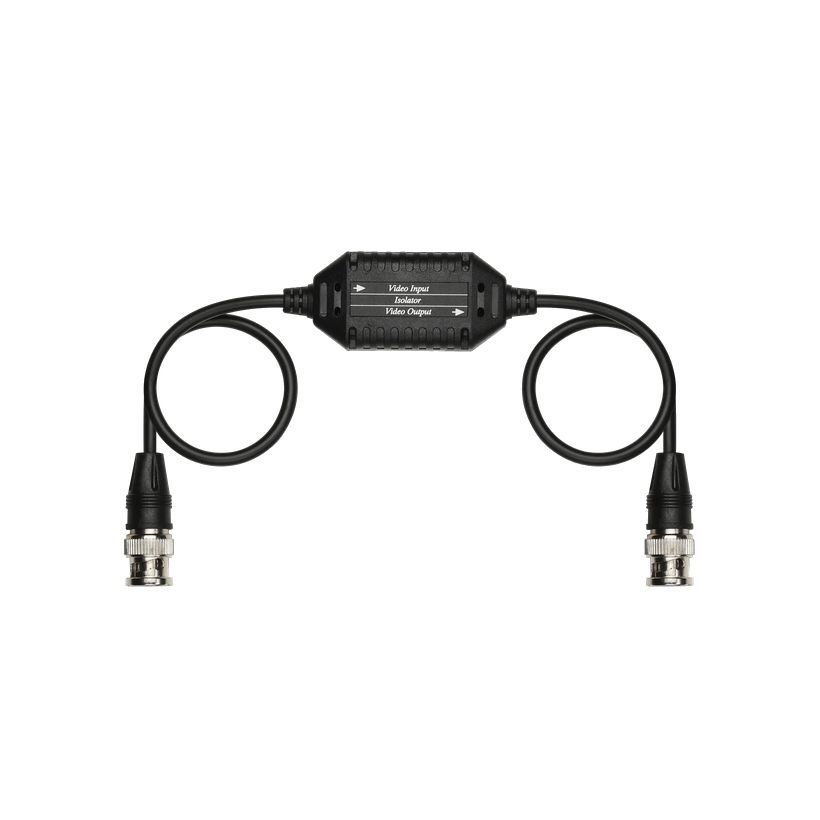

GL001HВариант с малыми видеопотерями; корпус немного толще.
| Формат | CVBS |
| Полоса | 20…10 МГц (0…3 дБ) в спецификации; в «Features» — 20 Гц…11 МГц (−3 дБ) |
| Вносимые потери | 0,5 дБ |
| Развязка по земле | более 90 дБ при частоте выше 50 Гц |
| Напряжение изоляции | не менее 600 В DC |
| Габариты / масса | 73 × 28 × 26,5 мм + 2 кабеля по 200 мм, 85 г |

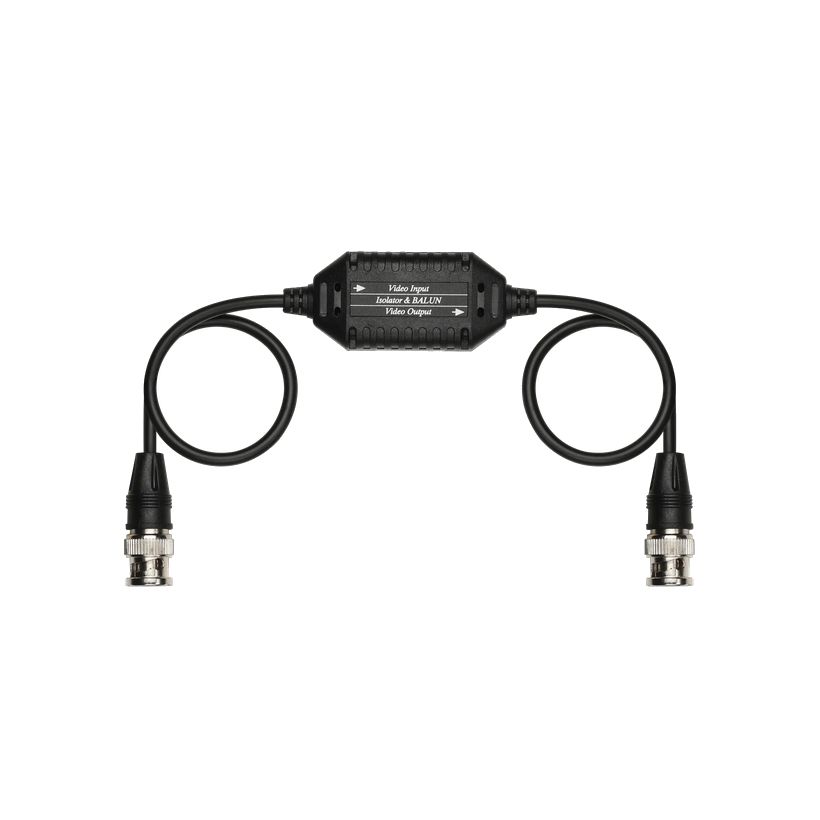

GB001Как GL001, но со встроенным видеобалуном для симметрирования сигнала и лучшей фильтрации.
| Формат | CVBS |
| Полоса | 20…10 МГц (0…3 дБ) |
| Вносимые потери | 0,5 дБ |
| Развязка по земле | более 90 дБ при частоте выше 50 Гц |
| Габариты / масса | 73,3 × 28 × 21 мм + 2 кабеля по 180 мм, 78 г |

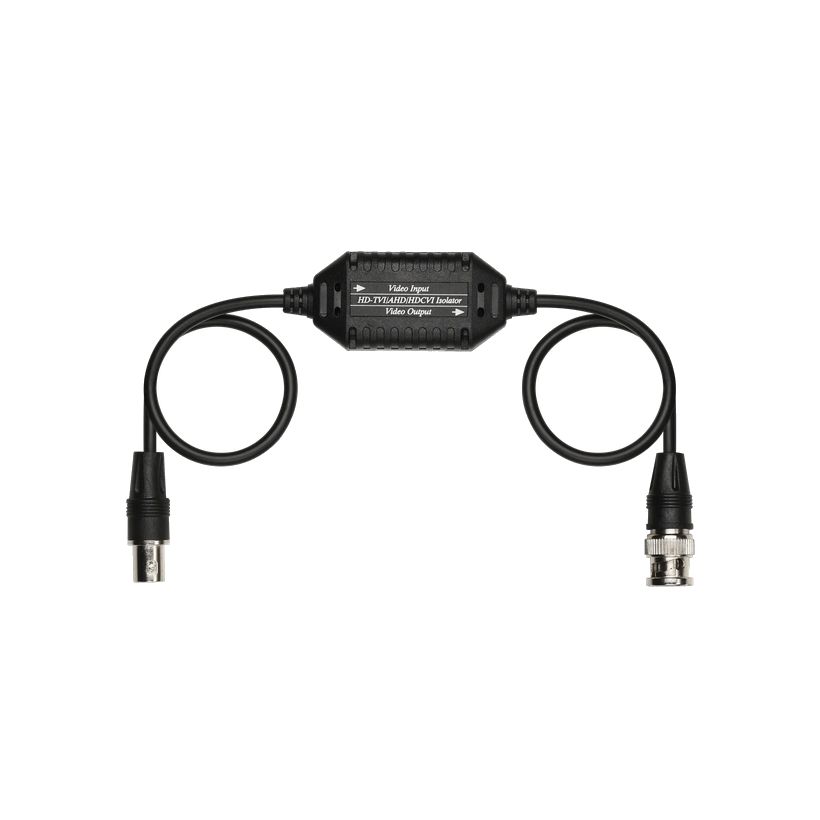

GL001HDPПассивный вариант для HD-TVI/AHD/HDCVI/CVBS до 4K: потеря видео 37 %, поэтому только до 200 м.
| Форматы | HD-TVI, AHD, HDCVI, CVBS; до 4K |
| Полоса | 25…50 МГц (0…3 дБ) |
| Вносимые потери | 0,5 дБ |
| Развязка по земле | более 90 дБ при частоте выше 50 Гц |
| Напряжение изоляции | 500 В AC / 600 В DC |
| Сопротивление изоляции | более 1 МОм |
| CMRR | более 60 дБ |
| Габариты / масса | 73 × 28 × 26,5 мм + 2 кабеля по 200 мм, 85 г |
Как это работает и подключается
- Изолятор ставят в те участки видеокабеля, где известны земляные петли; кабель должен идти напрямую от камеры или от регистратора.
- Встроенные BNC-штекеры на мини-кабелях с обоих концов; в комплекте есть переходник BNC-гнездо — BNC-гнездо для удобного подключения.
- Питание не требуется.
Монтаж
- Соблюдать направление: вход и выход у изолятора не симметричны — перепутать стороны нельзя.
- Три схемы из руководства: у регистратора, у камеры и рядом с UTP-трансивером.
Примеры
Полосы и рябь на картинке после подключения к другому щиту
Изолятор включают у регистратора или у камеры — туда, где помеха появляется, в кабель, идущий прямо от камеры или от регистратора.
Вместе с UTP-передатчиком
В руководстве есть схема установки изолятора вместе с UTP-трансивером.
Частые вопросы
Нужно ли питание?
Нет, все четыре модели пассивные и питания не требуют.
До какой дальности GL001HDP?
Менее 200 м; дальше — GL001HD.
Нюансы и грабли
- GL001HDP вносит потерю видео 37 %, поэтому годится только на дистанции менее 200 м; дальше рекомендуется активный GL001HD. UTC (управление по коаксиалу) GL001HDP не поддерживает.
- Расхождения в документах: у GL001H — полоса 20 Гц…11 МГц (−3 дБ) в «Features» и 20…10 МГц (0…3 дБ) в спецификации; длина мини-кабелей — «15 см» в «Features» и 180 или 200 мм в спецификации. Принимать значения спецификации.
Документация
- SC&T — GL001_Video_Ground_Loop_Isolator_-_GL001_User_Manual_EN_V1.0
- SC&T — GL001H_High_Performance_Video_Ground_Loop_Isolator_-_GL001H_User_Manual_EN_V1.0
- SC&T — GB001_Video_BALUN_with_Coaxial_Video_Ground_Loop_Isolator_-_GB001_User_Manual_EN_V1.0
- SC&T — GL001HDP_HD-TVI_AHD_HDCVI_CVBS_Ground_Loop_Isolator_-_GL001HDP_User_Manual_EN_V1.0
