SC&T · медиаконвертеры коаксиал–оптоволокно для аналоговых HD-камер
HD401F-5M, HD401F4-5M, HD401F8-5M — HD-TVI/AHD/HDCVI/CVBS и RS485 по оптике до 20 км
Пары передатчик+приёмник преобразуют 1, 4 или 8 каналов HD-TVI/AHD/HDCVI/CVBS до 5MP и RS485 в оптику: до 20 км по одномодовому волокну, FC-разъём, питание 5 В.
Модели семейства
HD401F-5M (HD401FT-5M / HD401FR-5M)1 канал видео + RS485.
| Каналы | 1 |
| RS485 | клеммник 5 контактов |
| Питание | DC 5 В, 2 А; потребление не более 3 Вт |
| Габариты | 103 × 104,6 × 28,5 мм |
| Масса | 180 г (Tx), 185,4 г (Rx) |
| Влажность | 5~95 % без конденсата |

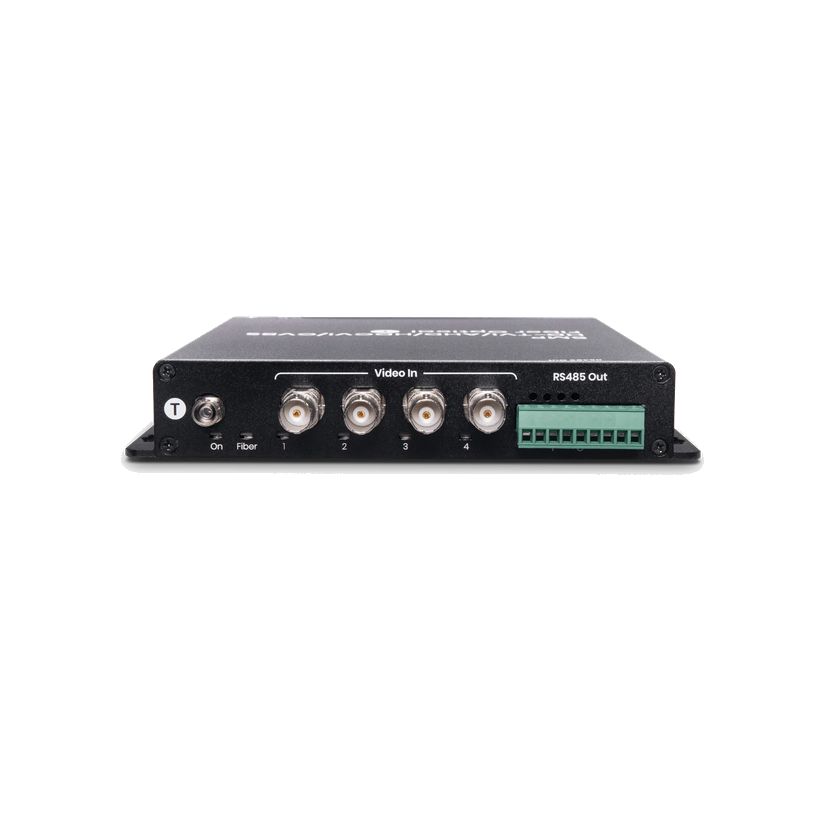

HD401F4-5M (HD401F4T-5M / HD401F4R-5M)4 канала видео + RS485.
| Каналы | 4 |
| RS485 | клеммник 5 контактов |
| Питание | DC 5 В, 2 А; потребление не более 6 Вт |
| Габариты | 173,3 × 167,5 × 28,5 мм |
| Масса | 518 г (Tx), 518 г (Rx) |

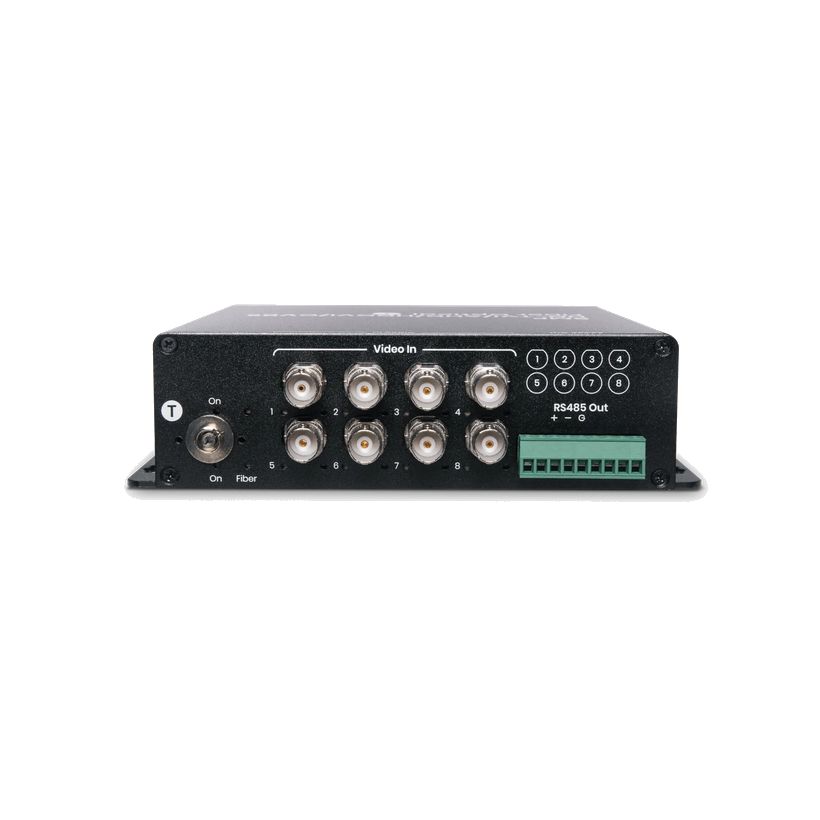

HD401F8-5M (HD401F8T-5M / HD401F8R-5M)8 каналов видео + RS485.
| Каналы | 8 |
| RS485 | клеммник 9 контактов |
| Питание | DC 5 В, 3 А; потребление не более 10 Вт |
| Габариты | 173,3 × 167,5 × 45 мм |
| Масса | 759 г (Tx), 641 г (Rx) |
Как это работает и подключается
- Общие параметры: HD-TVI, AHD, HDCVI, CVBS (PAL, NTSC, SECAM); до 5MP (2560 × 1920) при 12,5 кадр/с; полоса 50 МГц; до 20 км по одномодовому волокну 9/125 мкм, разъём FC; BNC-сторона — RG59/6U, 75 Ом, до 100 м.
- Длины волн: передатчик TX 1310 / RX 1550 нм; приёмник TX 1550 / RX 1310 нм. Уровень на входе более 500 мВ размах, на выходе 1 В размах; возвратные потери более 15 дБ.
- RS485 — полудуплекс, 0–200 кбит/с, направление от приёмника (Rx) к передатчику (Tx).
- Кадровая частота по разрешению: 1MP — 30/50 к/с; 1,3MP — 30; 2MP — 25/30; 3MP — 20; 4MP — 15; 5MP — 12,5 к/с.
- Встроенная защита от выбросов 4 кВ в клеммниках; светодиоды: питание, оптика, видео, данные.
Монтаж
- Порядок: камера на BNC-вход передатчика, выход приёмника — на монитор/регистратор, оптика между блоками, затем питание обоих блоков.
- Температура: работа −15…60 °C, хранение −40…85 °C.
- Комплект: Tx, Rx, 2 адаптера (5 В 2 А у 1- и 4-канальных, 5 В 3 А у 8-канальных), винты, заглушки и резиновые ножки по 8 шт.
- Есть клемма заземления для подключения провода к земле.
Примеры
Камеры на удалённый регистратор
Руководство описывает применение: видео с нескольких камер по оптике на удалённый DVR для записи.
Частые вопросы
Какое оптоволокно?
Одномодовое 9/125 мкм, FC, до 20 км.
Сколько каналов?
1, 4 или 8 в зависимости от модели.
Нюансы и грабли
- Оптический передатчик излучает невидимое инфракрасное излучение, опасное для глаз: в разъём без кабеля не смотреть.
- Для помещений. Для улицы нужна дополнительная защита от воды и грозозащита.
- У HD401F-5M различные версии Tx и Rx между собой несовместимы; до декабря 2022 года версия — уточнять у поддержки SC&T, новая имеет метку V2 на корпусе.
- В спецификации 4- и 8-канальных моделей порт FC указан как Single/Multi-mode, а в таблице расстояний — только одномодовое 9/125 мкм на 20 км; 20 км считать только для одномода.
