PR1008-5R, PR1616-12R, PR801-12R, PR816-12R — блоки питания в стойку 19″ высотой 1U

Серия Power Rack: стабилизированные блоки питания в корпусе 19″ 1U. Из сети AC120 или 230 В делают выходы DC5V или DC12V для камер, кожухов и поворотных устройств.

Модели семейства

PR1008-5R8 выходов DC5V по 0,5 А, суммарно до 10 А.

Выходное напряжение	DC5V, стабилизированное
Ток на порт	0,5 А
Ток срабатывания защиты порта	2 А
Общий выходной ток	до 10 А
Выходы	8 × 2-контактная клеммная колодка
Сброс защиты	автоматический, не менее 1 с
Вес	2500 г

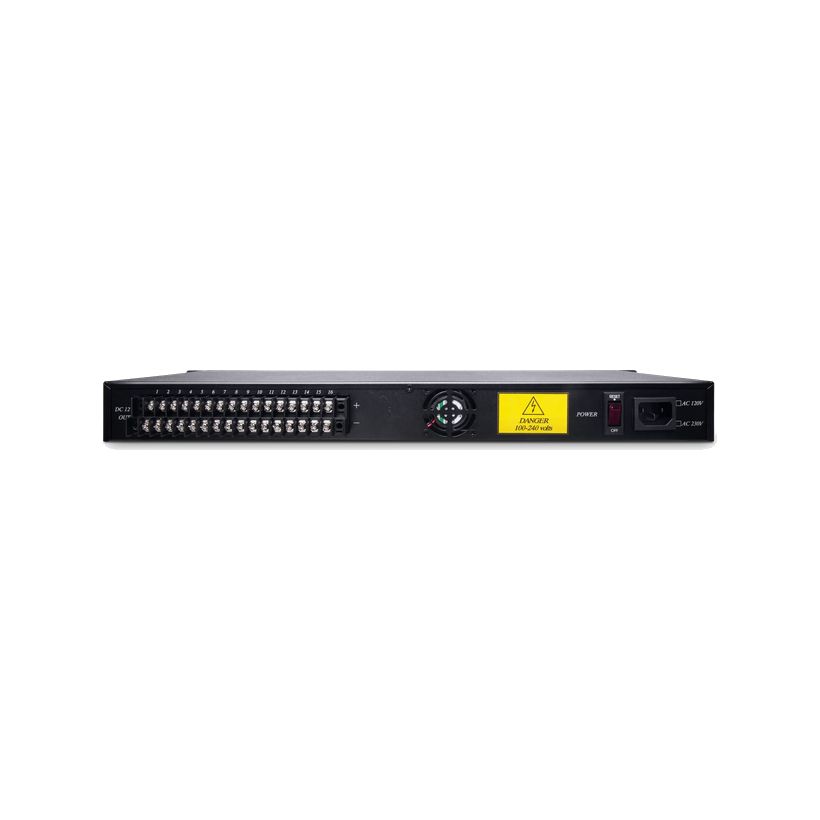

PR1616-12R16 выходов DC12V по 1 А, суммарно до 16 А, два вентилятора.

Выходное напряжение	DC12V, стабилизированное
Ток на порт	1 А
Ток срабатывания защиты порта	1 А
Общий выходной ток	до 16 А
Выходы	16 × 2-контактная клеммная колодка
Вентиляторы	2 шт., 5200 RPM, 0,03 А, 0,4 Вт
Сброс защиты	автоматический, не менее 1 с
Вес	3100 г

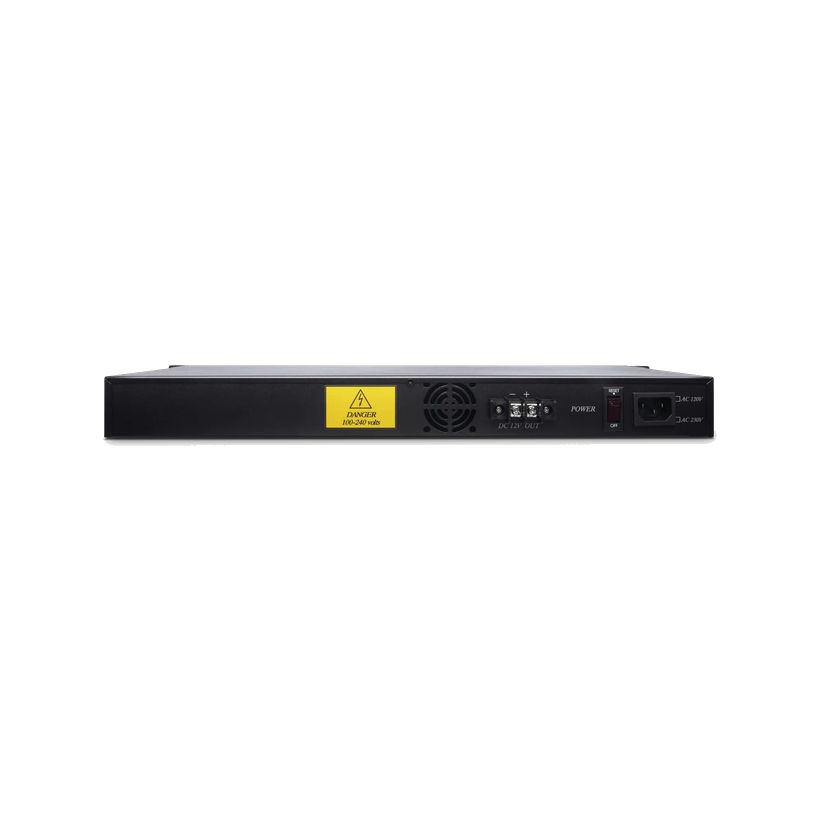

PR801-12RОдин выход DC12V до 8 А, сброс защиты вручную.

Выходное напряжение	DC12V, стабилизированное
Выходной ток	8 А
Выход	1 × 2-контактная клеммная колодка
Время отключения при КЗ	1 с
Сброс защиты	вручную, выключателем питания
Вес	4000 г

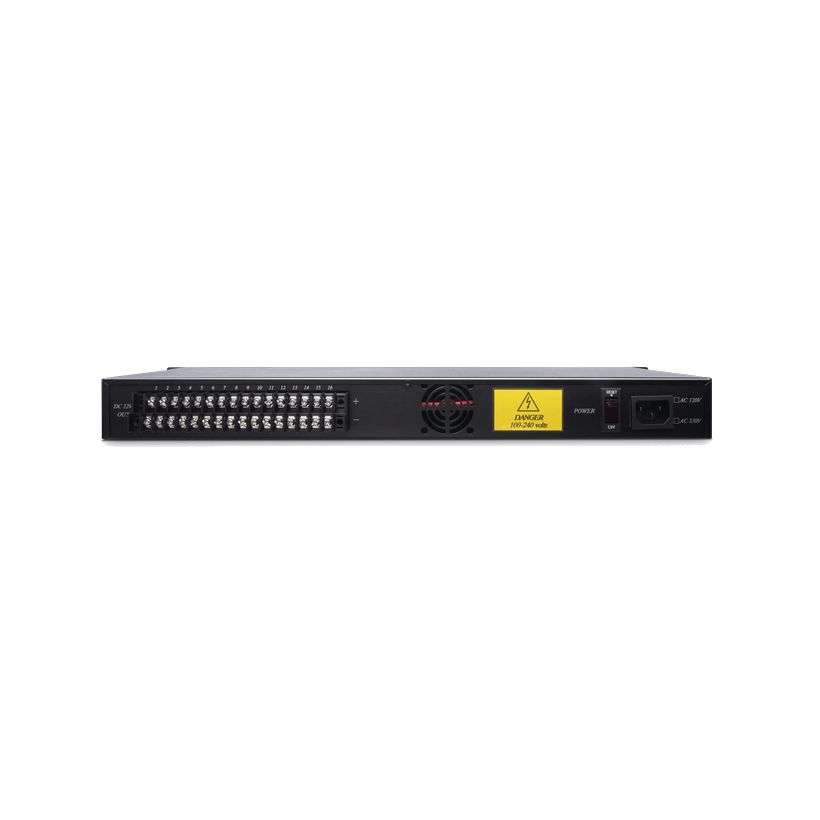

PR816-12R16 выходов DC12V по 0,5 А, суммарно до 8 А.

Выходное напряжение	DC12V, стабилизированное
Ток на порт	0,5 А
Ток срабатывания защиты порта	1 А
Общий выходной ток	до 8 А
Выходы	16 × 2-контактная клеммная колодка
Сброс защиты	автоматический, не менее 1 с
Вес	4000 г

Как это работает и подключается

Все модели — корпус 19″ 1U размером 437×170×44 мм; вход питания (Power Core), выход на клеммные колодки. Производитель указывает вход AC120 или 230 В.
Во всех моделях есть встроенная защита NFB от перегрузки по току.
На многопортовых моделях на каждом порту стоит самовосстанавливающийся PTC-предохранитель: при коротком замыкании порт отключается и сам включается после устранения причины.
PR801-12R защищён схемой от КЗ без автосброса: после устранения причины нужно переключить выключатель питания.

Монтаж

Рабочая температура -10…45 °C, хранение -30…70 °C, влажность до 95%.
К одному порту подключать только одно устройство.
При КЗ на порту сначала найти и устранить причину, затем ждать автосброса (многопортовые модели) или сбросить питание (PR801-12R).

Примеры

Питание камер из стойки

Блок с 8 или 16 портами ставится в стойку поста охраны, к каждому порту подключается одна камера или другое устройство.

Один мощный потребитель

PR801-12R — один выход DC12V на 8 А вместо набора портов.

Частые вопросы

Сколько камер можно подключить к одному порту?

Одно устройство на порт: документ запрещает подключать одно устройство к двум разным портам.

Как вернуть выход после короткого замыкания?

На многопортовых моделях порт восстановится сам после устранения причины (автосброс, не менее 1 с). На PR801-12R — переключением выключателя питания.

Нюансы и грабли

Нельзя подключать одно устройство к двум портам: защита по портам перестаёт работать — так прямо сказано в документе.
Во введении PR1008-5R написано «10 ports … DC10V 0,5 А», а в таблице — 8 портов DC5V по 0,5 А. Верить стоит таблице.
Во введении PR1616-12R выход указан 1,1 А на порт, в таблице 1 А на порт, ток срабатывания защиты тоже 1 А — рассчитывать нагрузку по 1 А.
В тексте PR816-12R есть абзац про защиту «PR801» и вентиляторы на панелях, но в таблице вентиляторов нет — часть текста явно перенесена из соседней модели; проверять по изделию.
