SC&T · удлинители SDI по оптике
SDI01F-12G — комплект 12G-SDI по одномодовому оптоволокну (передатчик SDI01FT и приёмник SDI01FR)
Пара «передатчик + приёмник» для SDI до 12G по оптике через SFP+-модули: до 20 км по одномодовому волокну. Есть выход loop-out на передатчике и два выхода на приёмнике.
Модели семейства

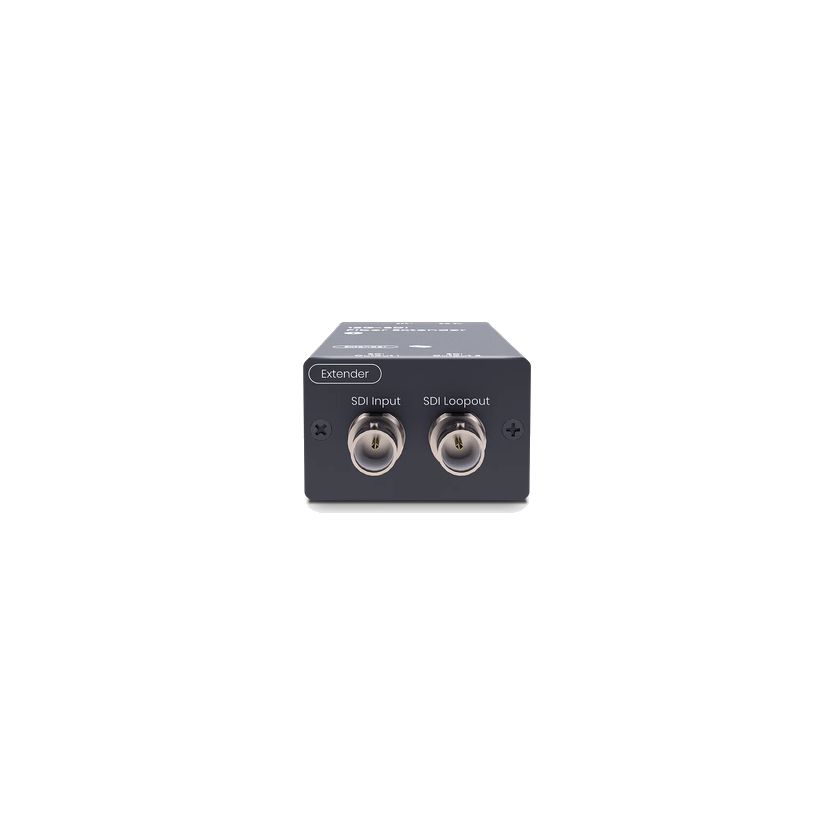

SDI01FT-12GПередатчик: SDI вход, SFP+ выход, loop-out.
| Вход | 1 × SDI (12G/6G/3G/HD/SD) |
| Выход | 1 × SFP+; SDI loop-out для монитора или коммутатора |
| Питание | DC 5 В 2 А |
| Потребление | 1,55 Вт (в режиме экономии 0,1 Вт) |
| Длина волны | 1300…1320 нм |
| Температура | 0…55 °C, хранение -40…85 °C |
| Габариты | 93×51×32 мм |
| Вес | 156 г |
SDI01FR-12GПриёмник: SFP+ вход, два SDI-выхода.
| Вход | 1 × SFP+ |
| Выход | 2 × SDI (12G/6G/3G/HD/SD) |
| Питание | DC 5 В 2 А |
| Потребление | 1,05 Вт (в режиме экономии 0,1 Вт) |
| Длина волны | 1260…1580 нм |
| Температура | 0…55 °C, хранение -40…85 °C |
| Габариты | 93×51×32 мм |
| Вес | 156 г |
Как это работает и подключается
- Совместимо с SMPTE 259, 292-1, 424, 2081-1, 2082-1; вход 12G-SDI совместим с 6G/3G/HD/SD.
- Поддерживаются разрешения: 12G — 4096×2160p и 3840×2160p до 60 Гц; 6G — те же до 30 Гц; 3G-A — 2048×1080p и 1920×1080p до 60 Гц, 1920×1080i, 1280×720p; HD и SD по SMPTE ST 292 и ST 259.
- Оптика — через SFP+-модули Video SFP+; в опциональный комплект входит пара FM12ST-20K и FM12SR-20K, разъём LC дуплексный.
- Светодиоды: Power (зелёный) — питание; Lock (синий) — есть захват сигнала SDI/оптики.
Монтаж
- Питание DC 5 В 2 А, разъём с фиксацией (от случайного отключения).
- Крепление: платформа, DIN-рейка, стена, стойка; в 19-дюймовую стойку умещается шесть блоков шириной 51 мм. В комплекте два адаптера и набор винтов.
- Симплексные модули: передатчик — к SDI01FT-12G, приёмник — к SDI01FR-12G. Дуплексные трансиверы различать не нужно.
- Рекомендуются сертифицированные коаксиальные кабели для высокого разрешения.
Примеры
Вещательная линия на большой дистанции
Передача 12G-SDI по одномодовому волокну до 20 км с модулями FM12ST-20K / FM12SR-20K.
Дополнительный монитор у источника
Loop-out на передатчике выводит сигнал на SDI-монитор или видеокоммутатор.
Частые вопросы
Какая максимальная дальность?
20 км по одномодовому волокну с модулями FM12ST-20K и FM12SR-20K.
SFP+-модули входят в комплект?
Нет: в «optional package» предлагается пара модулей; в базовом комплекте — два блока, два адаптера и винты.
Нюансы и грабли
- Устройство для помещений. Снаружи нужны защита от влаги и грозозащита.
- Дальность 20 км достигается только с указанными модулями FM12ST-20K / FM12SR-20K и зависит от качества волокна; модуль SFP+ стандартный, характеристики — у модуля и кабеля.
- Не ставить предметы на кабели питания и сигнала, не располагать у батарей и печей, вдали от воды.
- При попадании жидкости, повреждении корпуса или ненормальной работе — отключить питание и все подключения.
Документация
- SC&T (Smart Cabling & Transmission Corp.) — SDI01F-12G_12G-SDI_over_Fiber_Extender_for_Professional_Broadcasting
