SP001VP, SP001VPD, SP005 — грозозащита BNC-видео с питанием или данными

Проходные защитные блоки на BNC и клеммы: защищают видео CVBS/HD-TVI/AHD/HDCVI и питание (SP001VP), питание и данные (SP001VPD) или данные поворотной камеры (SP005).

Грозозащита видео с питанием или данными SP001VP / SP001VPD / SP005

Модели семейства

SP001VPВидео и питание.

Сторона оборудования	1 × BNC (розетка), 1 × 2-контактная клемма
Сторона кабеля	1 × BNC (розетка), 1 × 3-контактная клемма
Макс. входная мощность по питанию	AC 40 В, DC 56 В
Разрешение	до 4K
Температура	-10…85 °C, хранение -40…105 °C
Габариты	67×87×27 мм
Вес	145 г

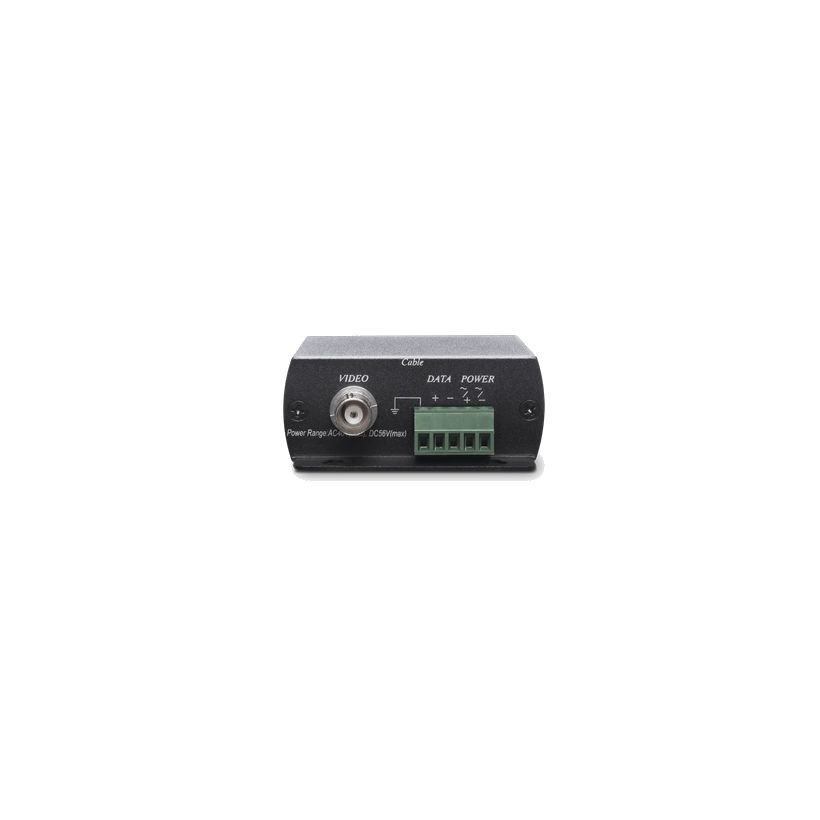

SP001VPDВидео, питание и данные.

Сторона оборудования	1 × BNC (розетка), 1 × 4-контактная клемма
Сторона кабеля	1 × BNC (розетка), 1 × 5-контактная клемма
Макс. входная мощность по питанию	AC 40 В, DC 56 В
Разрешение	до 8MP (4K)
Температура	-10…85 °C, хранение -40…105 °C
Габариты	67×87×27 мм
Вес	145 г

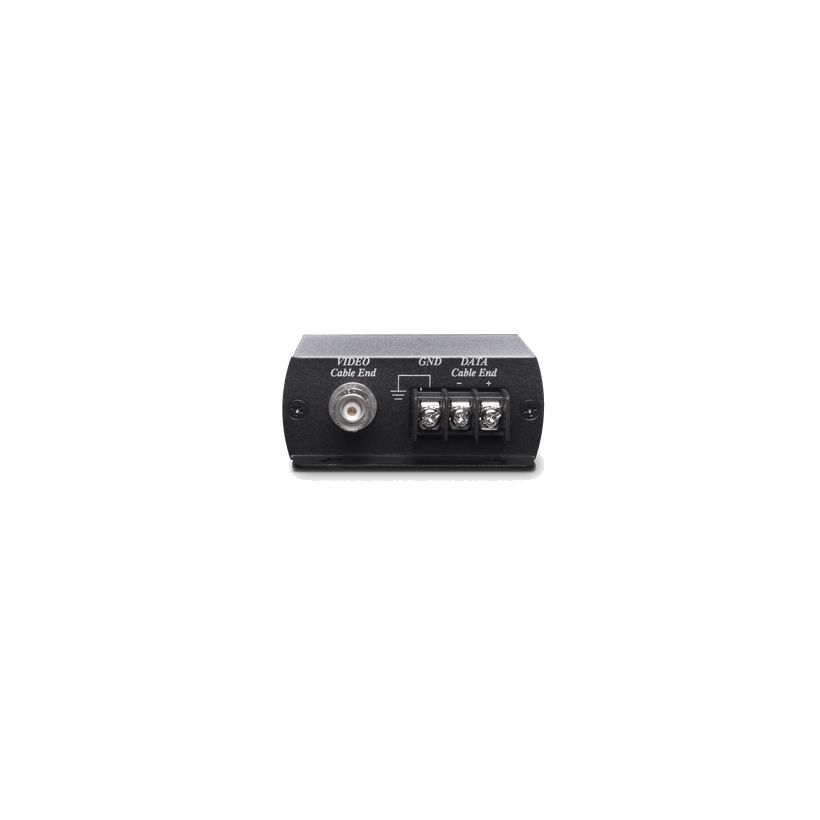

SP005Видео и данные, для скоростных купольных камер и сигнала управления.

Сторона оборудования	1 × BNC (розетка), 1 × 2-контактная клемма
Сторона кабеля	1 × BNC (розетка), 1 × 3-контактная клемма
Разрешение	до 4K
Температура	-10…75 °C, хранение -40…90 °C
Габариты	87×67×27 мм
Вес	136 г

Как это работает и подключается

Общие параметры всех трёх моделей: время срабатывания менее 1 нс, макс. импульс 4 кВ, ресурс 300 импульсов по 100 А.
Потери вставки менее 0,2 дБ, обратные потери (75 Ом) 16 дБ, полоса 0…1 ГГц, сопротивление по коаксиалу 10 000 МОм.
Проходное питание: 130 В AC/DC, 65 В (эфф.) при 10 А.

Монтаж

Кабель должен быть заземлён — иначе устройство не защитит оборудование (примечание в документе).
Подключать защищаемый прибор к стороне оборудования, линию — к стороне кабеля.

Примеры

Камера и рекордер на длинной линии

Блок ставится у камеры и у регистратора или монитора; «сторона оборудования» — к защищаемому прибору, «сторона кабеля» — к линии.

Скоростная купольная камера

SP005 проводит и видео на BNC, и сигнал управления на клемме.

Частые вопросы

Какое питание пропускают SP001VP и SP001VPD?

Не выше AC 40 В / DC 56 В на входе; проходное питание в таблице — 130 В AC/DC, 65 В (эфф.) при 10 А.

Нужно ли заземление?

Да: кабель должен быть заземлён, иначе защиты нет.

Нюансы и грабли

Для SP001VP и SP001VPD входное питание ограничено AC 40 В / DC 56 В — выше подавать нельзя.
SP005 не предназначен для питания: у него нет параметров по входной мощности, только видео и данные.
