SP006, SP006H, SP006P, SP006PH, SP006PH-10G, SP006PHO — грозозащита RJ45 для Ethernet и PoE

Проходные защитники на RJ45: обычный Ethernet, HDBaseT/10 Гбит/с, PoE (af/at/bt), 10G PoE с креплением в стойку, на стену и DIN-рейку и уличный вариант с IP66.

Модели семейства

SP006Сеть и IP-камеры без PoE.

Скорость	10/100/1000 Мбит/с
Макс. импульс	4 кВ
Ресурс	30000 импульсов при 4 кВ
Пробивное напряжение	7,6 В
Напряжение ограничения	10 В
Интерфейсы	RJ45 — RJ45
Температура	-10…75 °C
Габариты	67×87×27 мм
Вес	126 г

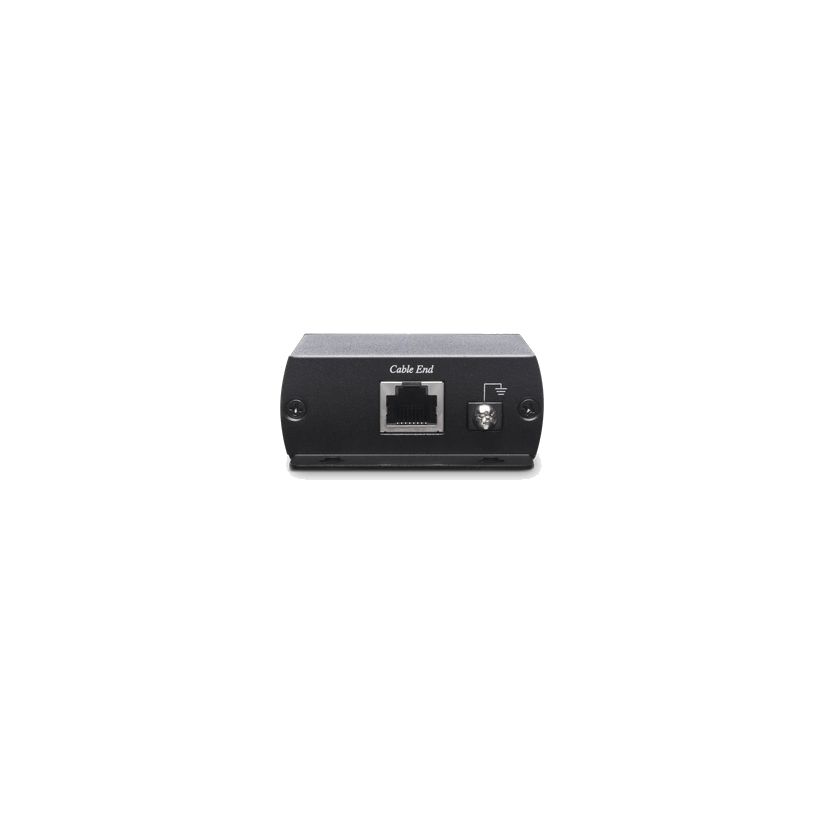

SP006H10 Гбит/с, HDBaseT.

Скорость	до 10 Гбит/с
Соответствие	IEC 61000-4-2, IEC 61000-4-5
ESD	15 кВ (воздух), 8 кВ (контакт)
Молниезащита	2 кА (8/20 мкс) / 6 кВ (8/20 мкс)
Ресурс	30000 импульсов при 4 кВ
Температура	-10…75 °C
Габариты	67×87×27 мм
Вес	126 г

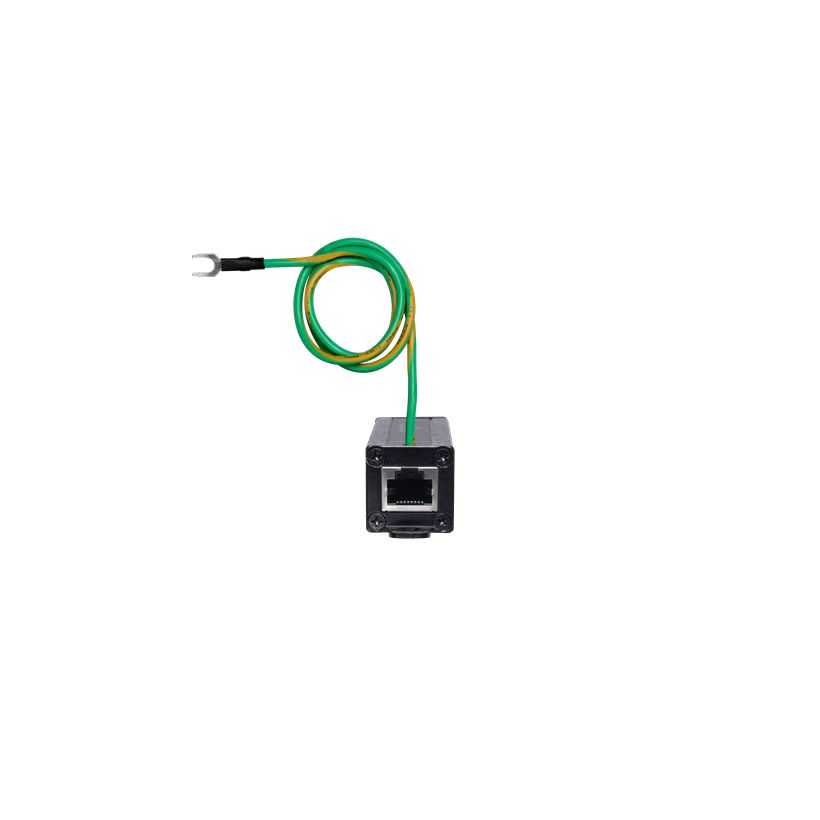

SP006PPoE 802.3af/at, скорость до 100 Мбит/с.

Соответствие	IEEE 802.3af, 802.3at, IEC 61000-4-5
Скорость	10/100 Мбит/с
ESD	30 кВ (воздух, контакт)
Молниезащита	10 кВ (8/20 мкс), 10 кВ (10/700 мкс)
Ресурс	300 импульсов по 100 А при 4 кВ
Температура	-10…75 °C
Габариты	88,8×25,4×25,4 мм
Вес	80 г

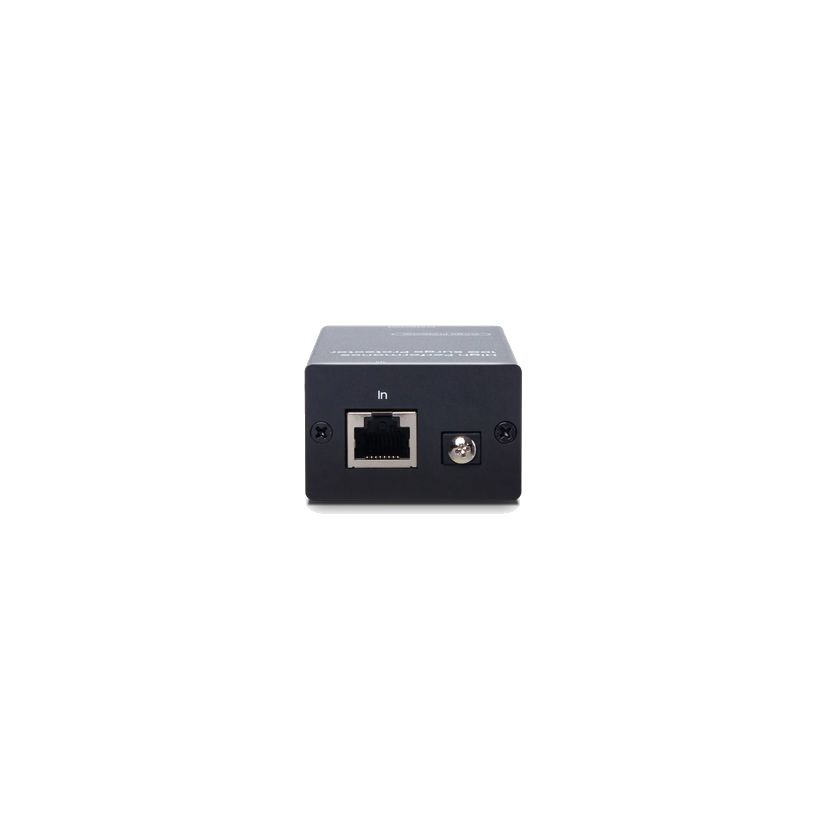

SP006PHPoE af/at/bt, 1 Гбит/с.

Соответствие	IEEE 802.3af, 802.3at, 802.3bt, IEC 61000-4-2, IEC 61000-4-5
Скорость	10/100/1000 Мбит/с
ESD	30 кВ (воздух и контакт)
Молниезащита	10 кА (8/20 мкс), 20 кВ (8/20 мкс)
Рабочее напряжение	менее 58 В
Температура	-40…70 °C
Габариты	67×87×27 мм
Вес	160 г

SP006PH-10GPoE af/at/bt и пассивный PoE, до 10 Гбит/с; стойка, стена, DIN-рейка.

Скорость	10/100/1000/10000 Мбит/с
Разрядный ток	20 кА (8/20 мкс)
Импульсный ток	200 А (10/1000 мкс)
Рабочее напряжение / ток	менее 58 В / 8 А
Ёмкость (линия–линия)	менее 2,5 пФ
ESD	±30 кВ (контакт и воздух)
Высота эксплуатации	до 2000 м
Габариты	50×80×32 мм
Вес	160 г

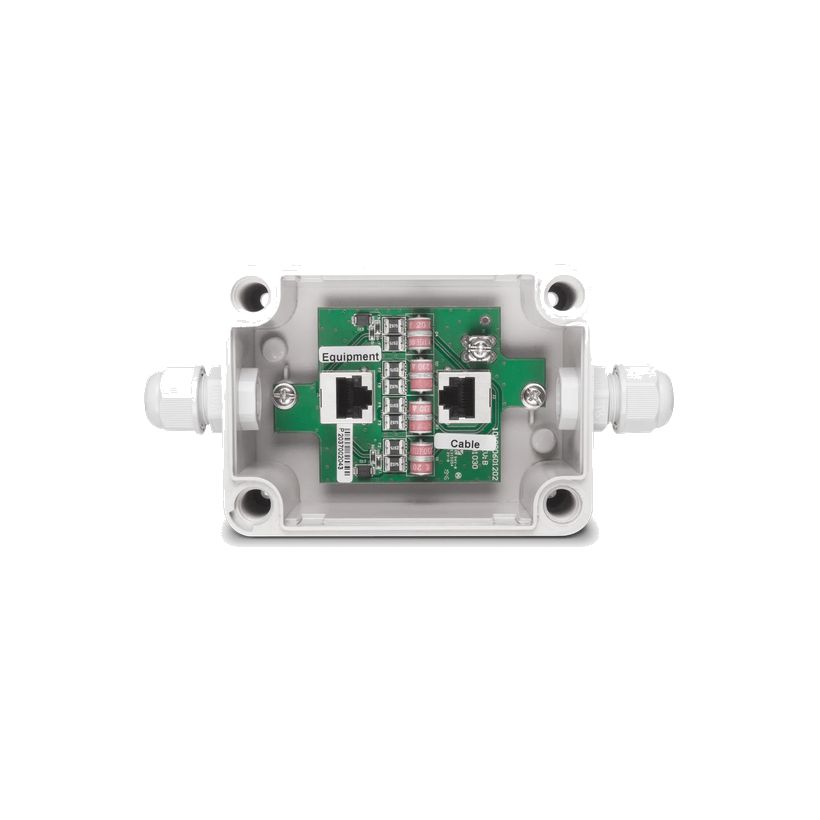

SP006PHOУличное исполнение, PoE af/at/bt, 1 Гбит/с, IP66.

Соответствие	IEEE 802.3af, 802.3at, 802.3bt, IEC 61000-4-2, IEC 61000-4-5, EN61000-4-5
Скорость	10/100/1000 Мбит/с
Молниезащита	10 кА (8/20 мкс), 20 кВ (8/20 мкс)
ESD	30 кВ (воздух и контакт)
Степень защиты	IP66
Температура	-40…70 °C
Габариты	80×166×70 мм
Вес	230 г

Как это работает и подключается

Во всех моделях время срабатывания менее 1 нс.
Поддерживаются и Mid-Span, и End-Span PoE (SP006P, SP006PH, SP006PH-10G, SP006PHO).
Подключение: защищаемое устройство — к концу «Equipment End» (у 10G — «Protected»), Ethernet-кабель — к «Cable End» («Input»); обязательно присоединить провод заземления.
SP006PH-10G: двухступенчатая защита на разрядниках GDT и сидакторах, защита в дифференциальном и синфазном режимах.

Монтаж

Заземление обязательно: без заземления кабеля защиты нет. У SP006PH-10G сопротивление заземления — менее 100 Ом, провод заземления не соединять с силовым.
SP006PH-10G крепится на платформу, стену (с дюбелями в стене) или DIN-рейку и в 1U-стойку; в комплекте уголки, винты, планка для DIN-рейки.
SP006PHO: собрать влагозащитный разъём, пропустить сетевой кабель и провод заземления, обжать RJ45 по TIA/EIA-568-B, закрепить заземление в положении по схеме документа, закрыть крышку (совместить выемку).
SP006PH-10G: для 10 Гбит/с максимальная длина линии 80 м, тестировалось на CAT6a; рекомендуются CAT5e UTP/STP/FTP или CAT6 UTP.

Примеры

IP-камера или точка доступа на уличной трассе

SP006PHO ставится у уличного PoE-устройства; для помещений подходят SP006PH и SP006PH-10G.

PoE-камера в помещении

SP006P или SP006PH ставится рядом с камерой на конец линии.

HDBaseT и сеть 10 Гбит/с

SP006H для HDBaseT и сетей до 10 Гбит/с без PoE.

Частые вопросы

Какую модель ставить к уличной PoE-камере?

SP006PHO: IP66, PoE af/at/bt, 1 Гбит/с. Заземляющий провод подключается обязательно.

Поддерживает ли SP006PH-10G PoE++?

Да: в документе указаны IEEE 802.3af, 802.3at, 802.3bt и пассивный PoE.

Чем SP006 отличается от SP006P?

SP006P рассчитан на PoE 802.3af/at и 10/100 Мбит/с, у SP006 PoE в документе не заявлен.

Нюансы и грабли

Защита у SP006PH-10G односторонняя: защищаемое устройство только на порт «Protected». Ставить по одному на каждое PoE-устройство.
SP006PH-10G не водостойкий; для улицы нужна дополнительная защита от влаги — или брать SP006PHO (IP66).
Для 10 Гбит/с на линии длиннее 80 м полная скорость не достигается (SP006PH-10G).
В документе SP006 скорость названа по-разному: во введении до 100 Мбит/с, в особенностях до 1 Гбит/с, в таблице 10/100/1000 Мбит/с. В карточке — значение таблицы.
