SC&T · грозозащита видеолиний

SP009, SP009T, SP009P, SP007, SP003 — проходные грозозащиты для видео по коаксиалу, витой паре и SDI

Компактные проходные защитники в цилиндрическом корпусе: BNC для HD-TVI/AHD/HDCVI/CVBS, клеммы для UTP-линии, PoC по коаксиалу, HD-SDI и RJ45 для видео по витой паре.

Проходная грозозащита видеолиний SP009 / SP009T / SP009P / SP007 / SP003

Модели семейства

SP009BNC, HD-TVI/AHD/HDCVI/CVBS.

Интерфейсы	BNC (вилка) на стороне оборудования, BNC (розетка) на стороне кабеля
Разрешение	до 4K (8MP)
Молниезащита	2 кА (8/20 мкс) / 6 кВ (8/20 мкс)
Макс. разрядный ток	15 кА
Потери вставки	0,8 дБ на 42 МГц
Температура	-20…55 °C, хранение -20…85 °C
Габариты	79,3×25,4×25,4 мм
Вес	75 г

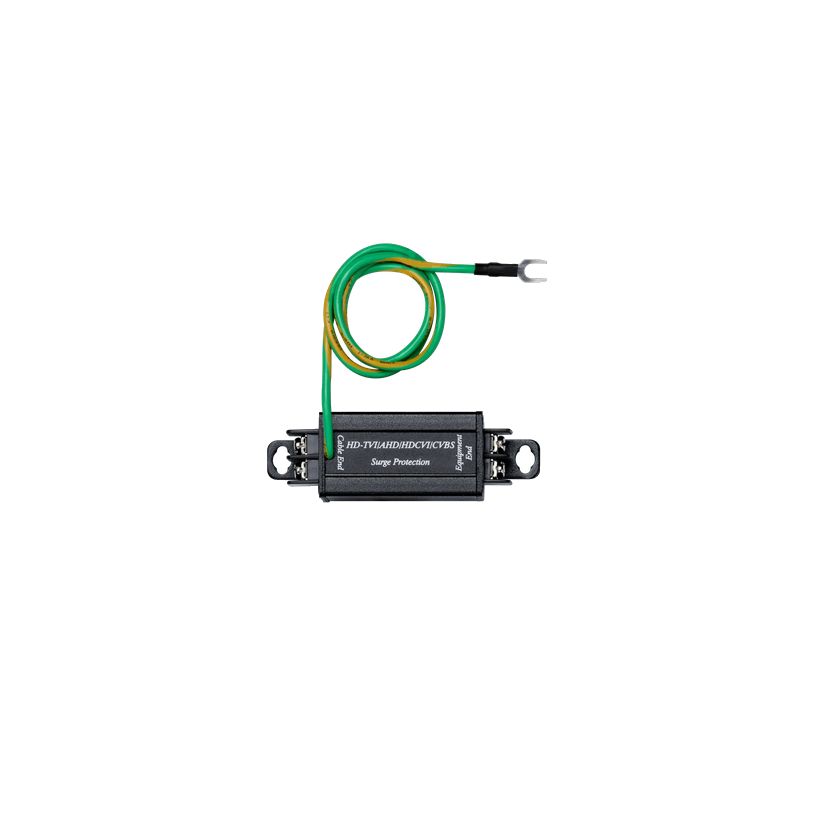

SP009TКлеммы на обеих сторонах, для видео по UTP.

Интерфейсы	2-контактная клемма на обеих сторонах
Молниезащита	2 кА (8/20 мкс) / 6 кВ (8/20 мкс)
Макс. разрядный ток	15 кА
Макс. напряжение ограничения	25 В
Пусковое напряжение импульса	6 В
Потери вставки	0,8 дБ на 42 МГц
Габариты	79,3×25,4×25,4 мм
Вес	75 г

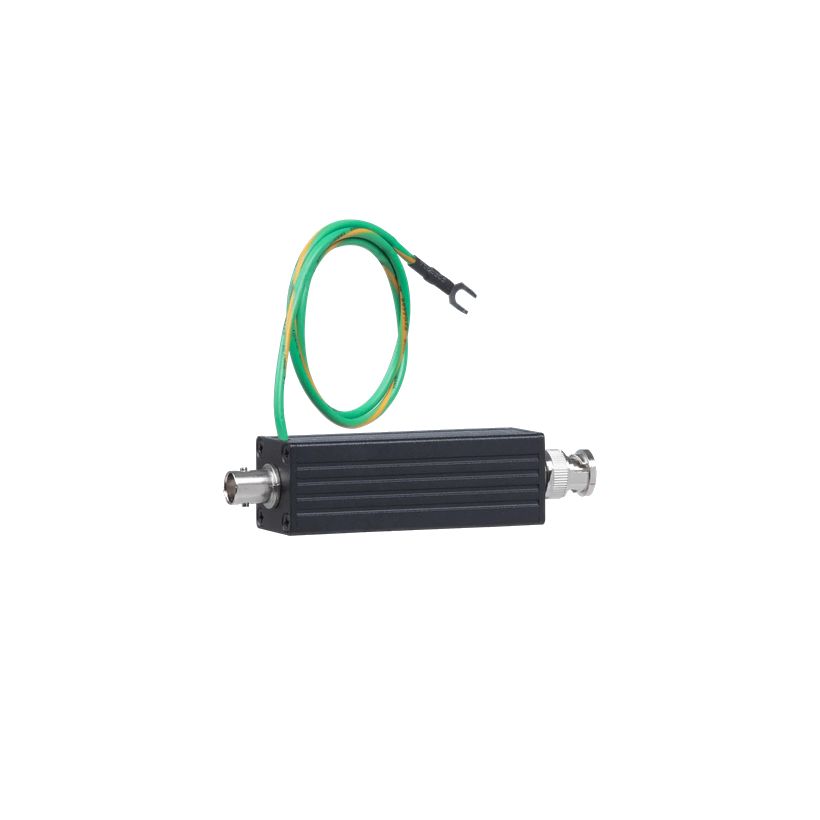

SP009PДля PoC (питание по коаксиалу) и видео.

Интерфейсы	BNC (вилка) — оборудование, BNC (розетка) — кабель, клемма заземления (вилочный наконечник)
Макс. разрядный ток	25 кА (8/20 мкс)
Макс. рабочее напряжение	58 В
Полоса	0…1000 МГц
Потери вставки	0,8 дБ на 42 МГц
Температура	-40…90 °C
Габариты	112,65×25,4×25,4 мм
Вес	85 г

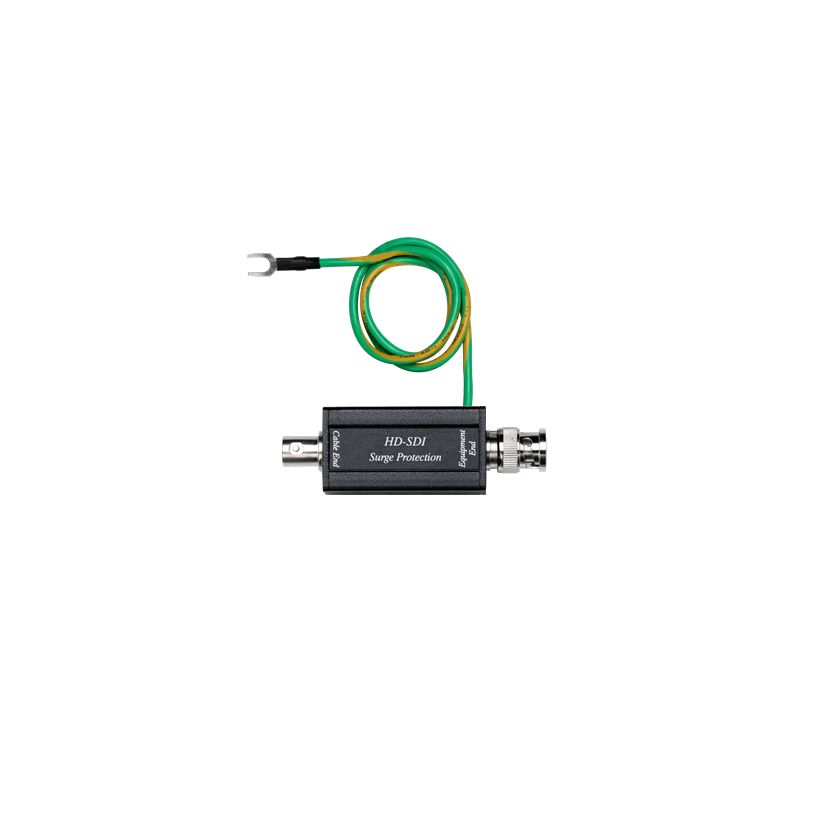

SP007Защита 3G-SDI / HD-SDI.

Видеополоса	270 Мбит/с … 2,97 Гбит/с
Потери вставки	1,1 дБ на 2,97 Гбит/с
Макс. напряжение ограничения	25 В
Выдерживаемый импульс	до 8 кВ
Интерфейсы	BNC (вилка, 75 Ом) — оборудование, BNC (розетка, 75 Ом) — кабель
Температура	-10…75 °C
Габариты	75,5×25,4×25,4 мм
Вес	70 г

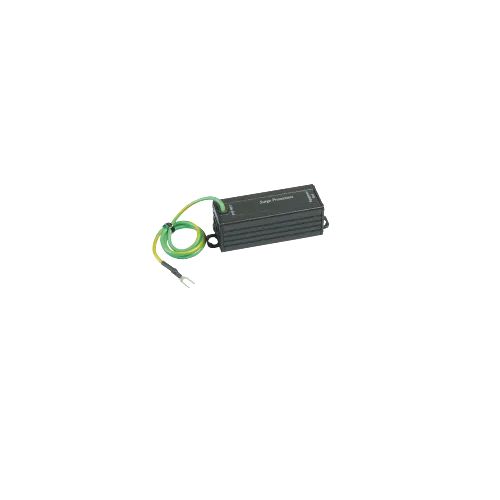

SP003RJ45, видео и данные по витой паре.

Интерфейсы	RJ45 (розетка) на обеих сторонах
Разрешение	4K (8MP)
Макс. импульс	4 кВ
Ресурс	300 импульсов по 100 А
Проходное питание	130 В AC/DC, 65 В (эфф.) при 10 А
Температура	-10…75 °C, хранение -40…90 °C
Габариты	85×25×25 мм
Вес	90 г

Как это работает и подключается

Всё без питания: это проходные элементы в линию. «Equipment End» — к защищаемому прибору, «Cable End» — к линии.
Время срабатывания у всех моделей менее 1 нс.
SP009, SP009T, SP009P соответствуют IEC 61000-4-5.

Монтаж

Кабель должен быть заземлён, иначе защита не сработает (примечание в документах SP007, SP009, SP009T).
SP009P: подключить провод заземления к земле с сопротивлением менее 100 Ом; не соединять его с силовым проводом.
Коаксиал: документ рекомендует качественный 75-омный кабель и BNC; у SP009P — RG59 / RG6U. Плохой кабель даёт потери сигнала и снижает дальность.
UTP для SP009T: качественный CAT5/CAT5e/CAT6.
SP009P допускает монтаж в стойку и на стену.

Примеры

Камера HD-TVI/AHD/HDCVI на коаксиале

SP009 ставится на BNC-линию у камеры и у регистратора.

Видео по витой паре

SP009T — на клеммы линии UTP; SP003 — если линия заведена на RJ45 (используются контакты 3, 6, 7, 8).

Камера с питанием по коаксиалу (PoC)

SP009P; документ рекомендует использовать его вместе с IP09CP (PoE по коаксиалу).

SDI-источник и монитор/регистратор

SP007 между источником HD-SDI и приёмником.

Частые вопросы

Какую модель брать для камеры с питанием по коаксиалу?

SP009P — у неё указаны PoC, рабочее напряжение до 58 В и разрядный ток 25 кА (8/20 мкс).

Чем SP009 отличается от SP009T?

Интерфейсом: у SP009 BNC, у SP009T клеммы; у SP009T в таблице добавлены напряжение ограничения 25 В и пусковое напряжение 6 В.

Нюансы и грабли

SP009P может сократить дальность передачи на величину до 50 м (по документу).
Не путать стороны: оборудование — на «Equipment End», линия — на «Cable End».
У IP09CP встроенная защита от ESD: с SP009P они вместе защищают лучше — так сказано в документе.

Документация

SC&T (Smart Cabling & Transmission Corp.) — SP009_HD-TVI_AHD_HDCVI_CVBS_Video_Surge_Protector
SC&T (Smart Cabling & Transmission Corp.) — SP009T_Do_not_use_a_surge_protector_that_you_think_works,_use_one_that_already_works
SC&T (Smart Cabling & Transmission Corp.) — SP009P_HD-TVI_AHD_HDCVI_CVBS_POC_(Power_over_Coax)_Surge_Protector
SC&T (Smart Cabling & Transmission Corp.) — SP007_3G_HD-SDI_Surge_Protector
SC&T (Smart Cabling & Transmission Corp.) — SP003_HD-TVI_AHD_HDCVI_CVBS_&_Data_Surge_Protector_(RJ45_Connector)
