SC&T · грозозащита в стойку 1U

SP016HD, SP016P — 16-канальная грозозащита в стойку 1U для видео и PoE

Стоечные защитники на 16 каналов: SP016HD — BNC для HD-CVI/HD-TVI/AHD, SP016P — RJ45 для PoE-устройств. Защищают от импульсов при грозе.

Грозозащита 16 каналов в стойку SP016

Модели семейства

SP016HD16 × BNC, HD-TVI/AHD/HDCVI/CVBS.
SP016HD
Интерфейсы16 × BNC (вилка) — оборудование, 16 × BNC (розетка) — кабель
СоответствиеIEC 61000-4-5
Макс. разрядный ток15 кА
Напряжение ограничения25 В
Пусковое напряжение импульса6 В
Потери вставки0,8 дБ на 42 МГц
Температура-40…85 °C
Габариты483×185,5×44 мм
Вес2200 г

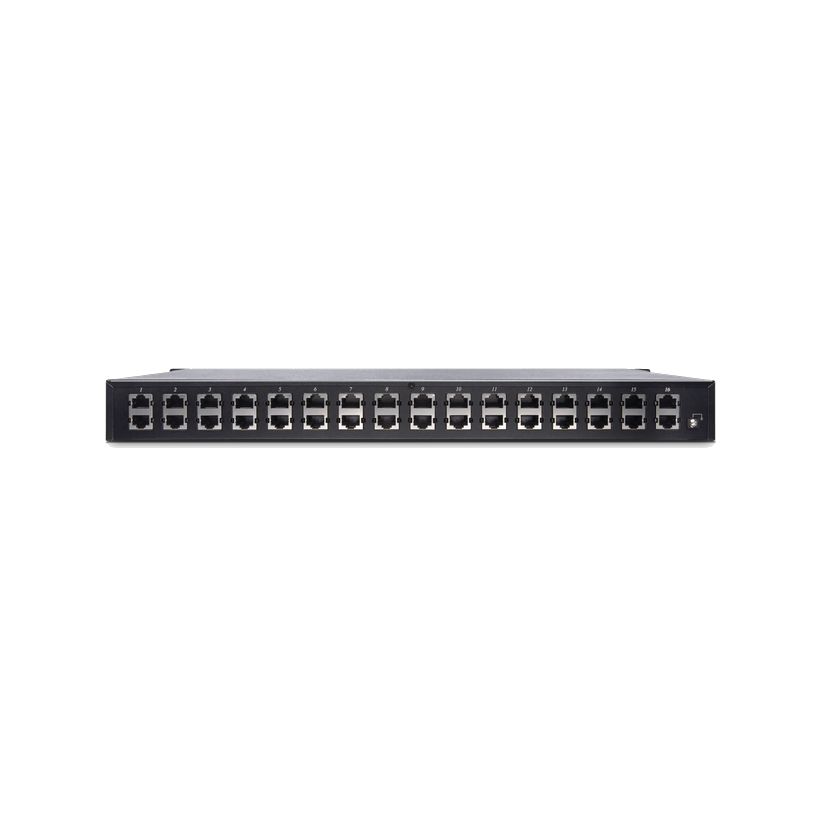

SP016P16 × RJ45, 10/100/1000 Base-T, PoE.
SP016P
Интерфейсы16 × RJ45 вход, 16 × RJ45 выход
Скорость10/100/1000 Base-T
PoEIEEE 802.3af, Mid-Span и End-Span
СоответствиеIEC 61000-4-2, IEC 61000-4-4, IEC 61000-4-5
Напряжение пробоя60 В
Напряжение ограничения77 В
Температура-10…75 °C
Габариты483×44×170 мм
Вес2200 г

Как это работает и подключается

Монтаж

Примеры

Головная стойка при входе линий в здание

Все 16 линий от камер проходят через один стоечный блок, рядом с регистратором.

Частые вопросы

Сколько каналов в блоке?

16 входов и 16 выходов у каждой модели: BNC у SP016HD, RJ45 у SP016P.
