SC&T · изоляторы контура заземления видеолиний

TGP001, TGP001H, TVB001 — гальванические изоляторы и фильтр помех для CVBS по витой паре

Серия Ground Loop Isolator для аналогового CVBS: TGP001 и TGP001H устраняют помехи от контура заземления, TVB001 — фильтр-балун от помех на длинной линии. Питание не требуется.

Изоляторы контура заземления видео по витой паре TGP001 / TGP001H / TVB001

Модели семейства

TGP001BNC (вилка) и 2-контактная клемма, встроен балун.
TGP001
ВидеоформатCVBS
Полоса20 Гц … 10 МГц (0…3 дБ)
Потери вставки0,5 дБ
Изоляция по землеболее 90 дБ (выше 50 Гц)
Напряжение изоляцииDC 600 В (мин.)
ИнтерфейсыBNC 75 Ом; клемма 2-контактная 100 Ом
Температура0…80 °C, хранение -20…45 °C
Габариты69,5×25×20,7 мм
Вес32 г

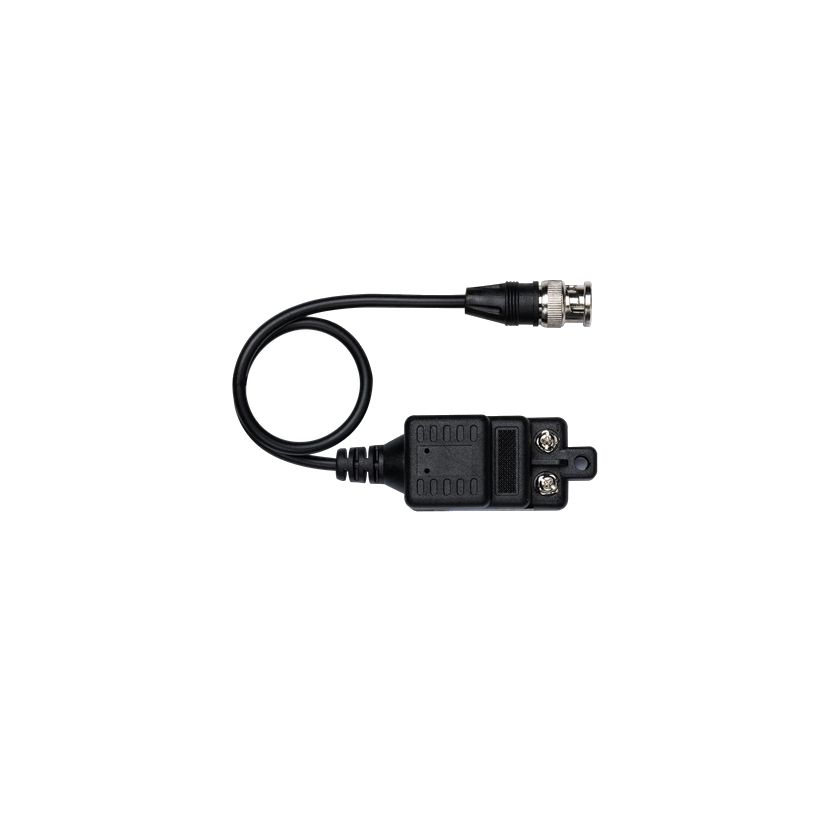

TGP001HВысокопроизводительный вариант со встроенным TVS и кабельными выводами.
TGP001H
ВидеоформатCVBS
Полосаот 20 Гц до 11 МГц (-3 дБ) по особенностям; в таблице 20…10 МГц (0…3 дБ)
Потери вставки0,5 дБ
Изоляция по землеболее 90 дБ (выше 50 Гц)
Напряжение изоляцииDC 600 В (мин.)
ИнтерфейсыBNC 75 Ом; клемма 2-контактная 100 Ом; выводы по 15 см
Габариты78,3×28×27,5 мм + 2 кабеля по 240 мм
Вес76 г

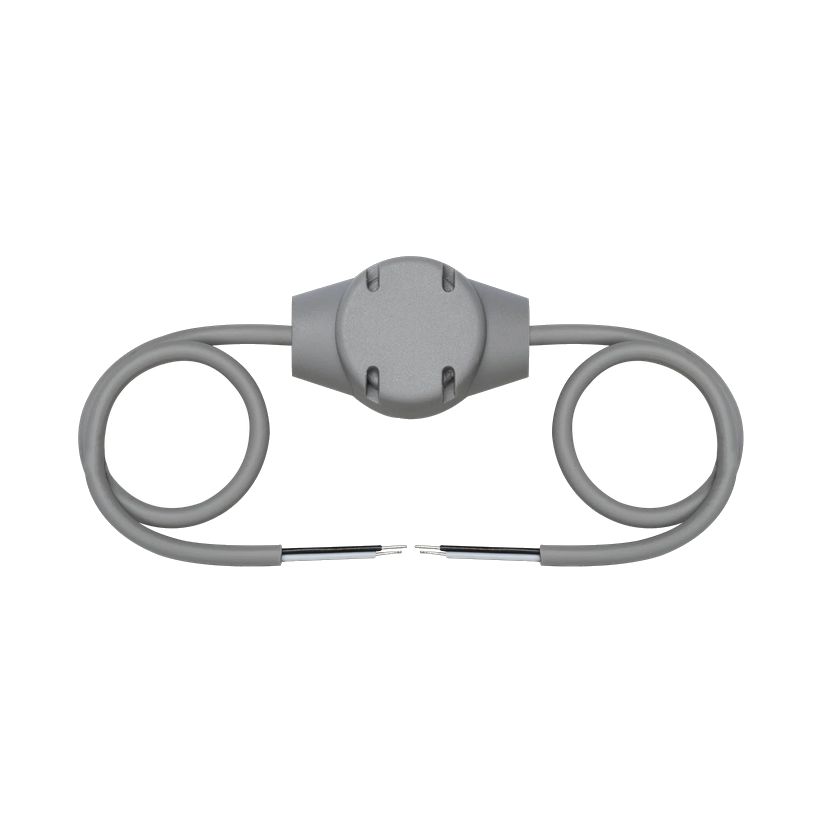

TVB001Балун-фильтр помех от рассогласования на длинной линии.
TVB001
ВидеоформатCVBS
Интерфейсы2 × коннектор UY
Линия2 × витая пара (кабельный вывод)
Температура0…70 °C, хранение -20…45 °C
Габариты35×25×20 мм + 2 кабеля по 180 мм
Вес25 г

Как это работает и подключается

Монтаж

Примеры

Помехи на видео из-за разных потенциалов земли

Изолятор ставится в видеокабель сразу после камеры: на линии между концами, у которых несимметричная нагрузка по питанию.

Помехи на длинной линии витой пары

TVB001 добавляется в точке подключения, где возникает рассогласование импеданса.

Частые вопросы

Где ставить TGP001?

На стороне камеры, в кабель, идущий прямо от камеры.

Нужно ли питание?

Нет, документ указывает «No power required».
