TTA111HD и TTA111V — активные передатчик и приёмник видео по витой паре (HD и аналог)
Активные пары передатчик/приёмник на 12 В для удалённого регистратора: TTA111HD — HD-TVI/AHD/HDCVI до 500 м, TTA111V — аналоговое CVBS до 1500 м. Регулировка усиления.
Модели семейства
TTA111HD (TTA111HDT + TTA111HDR)HD-TVI/AHD/HDCVI/CVBS, до 4K (8MP).
| Видеоформат | HD-TVI, AHD, HD-CVI, CVBS |
| Макс. дальность | 500 м |
| Полоса | 50 Гц … 60 МГц (-3 дБ) |
| Питание | DC 12 В 500 мА |
| Потребление | передатчик 70 мА (макс.); приёмник 150 мА (тип.), 220 мА (макс.) |
| Интерфейсы | передатчик: вход BNC (вилка) и выход 5-контактная клемма (100 Ом); приёмник наоборот |
| Габариты | 57,8×49,2×41,7 мм |
| Вес | 70 г |

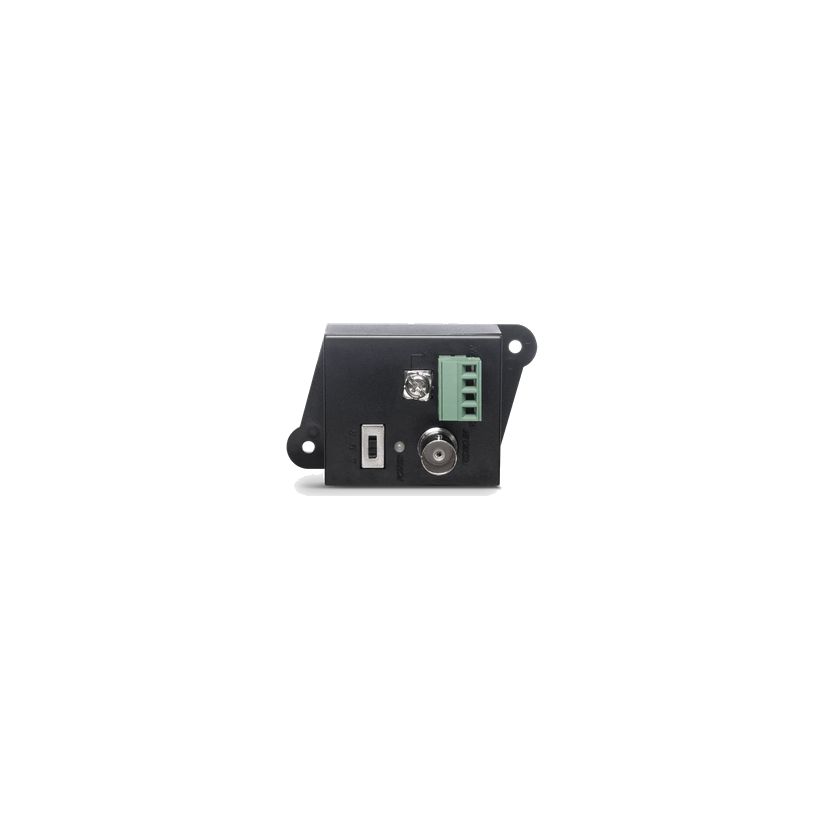

TTA111V (TTA111VT + TTA111VR)Аналоговое CVBS (NTSC/PAL), до 1500 м.
| Видеоформат | CVBS (в особенностях также AHD) |
| Макс. дальность | 1500 м |
| Питание | DC 12 В 500 мА |
| Потребление | передатчик 75 мА (макс.); приёмник 40 мА (тип.), 220 мА (макс.) |
| Интерфейсы | BNC (вилка) и 4-контактная клемма (100 Ом) |
| Температура | 0…55 °C, хранение -20…85 °C |
| Габариты | 43,2×74×45,2 мм |
| Вес | 55 г (T), 60 г (R) |
Как это работает и подключается
- Пара: передатчик (T) у камеры, приёмник (R) у регистратора; каждый питается DC 12 В 500 мА и имеет слайд-переключатель усиления.
- TTA111HD: усиление приёмника L / M / H = высокочастотное усиление +6 / +9 / +11 дБ. Настраивать сначала передатчик с уровня L, затем приёмник; при плохой картинке поднять передатчик на M и подстроить приёмник заново.
- TTA111V: усиление L / M / H = высокочастотное -6 / +3 / +6 дБ.
- Цепочка приёмников TTA111HDR: до 5 штук, питание между ними передаётся перемычками; общий ток питания должен превышать суммарное потребление.
- Опция: панели TPN008 (2U, до 8 шт. TTA111HDT/HDR) и TPN009 (2U, до 9 шт. TTA111VT/VR); ширина 19″ (482 мм), высота 2U (88 мм).
Монтаж
- Полярность питания и линии между T и R — строго соблюдать.
- Заземлить и передатчик, и приёмник: в устройствах встроена защита от переходных процессов и выбросов напряжения, для неё нужно заземление (указание документа).
- Для TTA111HD рекомендуется 75-омный коаксиал RG59/RG6U. Для TTA111V рекомендуется уличный CAT5 UTP с PE-оболочкой и стальным тросом; на длинной уличной трассе добавляют грозозащиту SP003–SP006 у камеры и регистратора.
Примеры
Камера HD-TVI в 300 м от регистратора
По таблице TTA111HD: при 8MP HD-TVI — до 300 м, AHD — до 500 м, HDCVI — до 250 м.
Длинная аналоговая линия
TTA111V для CVBS: до 1500 м.
Частые вопросы
Какой источник питания нужен?
DC 12 В 500 мА на каждое устройство (и T, и R).
Сколько приёмников можно включить в цепочку?
Для TTA111HDR — до 5 штук, питание передаётся перемычками.
Нюансы и грабли
- Нельзя сразу ставить H на передатчике TTA111HD — возможна перекачка сигнала (пересиление).
- Расстояние соединения желательно держать более 150 м, иначе возможна перекачка сигнала (TTA111HD).
- Искажения, смена цвета или пропадание картинки — подстроить частоту и яркость на приёмнике под дальность.
- Дальности TTA111HD зависят от формата: CVBS — 900 м при 576i/480i; HD-TVI 8MP — 300 м; HDCVI 8MP — 250 м; для N/A в таблице формат не поддерживается.
Документация
- SC&T (Smart Cabling & Transmission Corp.) — TTA111HD_HD-TVI_AHD_HDCVI_CVBS_UTP_Active_Transceiver
- SC&T (Smart Cabling & Transmission Corp.) — TTA111V_Analog_Video_UTP_Active_Transmitter
